Paso 5: Construir: la CPU y los componentes asociados
y a los cuadros correspondientes.
Hemos reservado la sección restante de la Junta para el ATMega328.
Coloque el zócalo de 28 pines * para 328 aproximadamente 3/4" de los dos
los reguladores y el interruptor, centrado a lo ancho de la Junta.

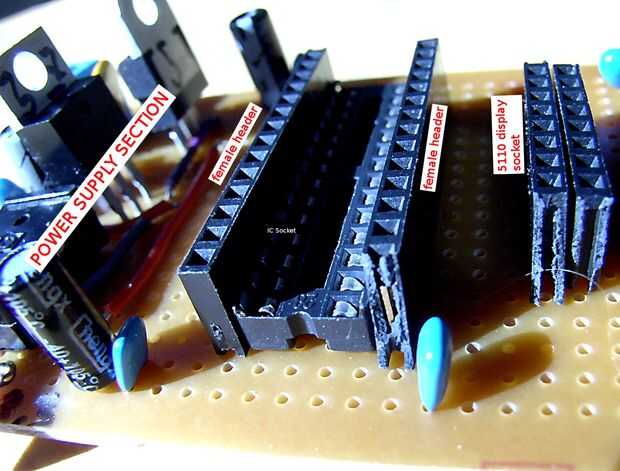

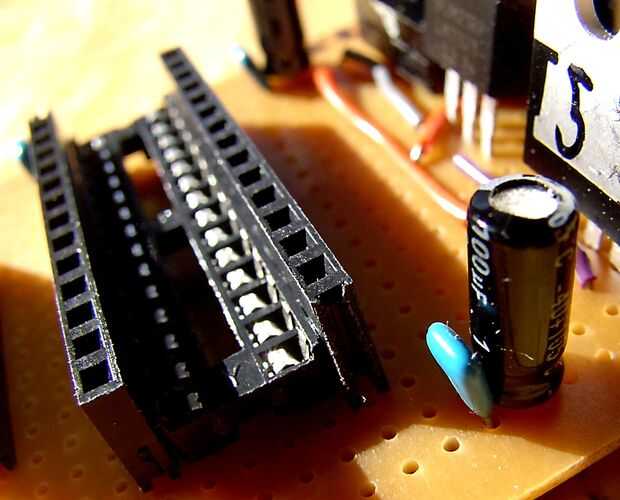

La soldadura de los pines del conector. Ahora, corta dos tramos de 14 pines de
el la tira femenina encabezado. Colocar cada uno de éstos en uno y otro lado
del zócalo de 28 pines del IC, alineadas uniformemente con ambos extremos de la toma de
(ver fotos). La soldadura de los pines de estas tiras.
* Existen dos variedades de zócalos IC de 28 pines.
Para este proyecto utilizamos el tipo estrecho,
para alojar un chip ATMega328.
Ya casi es hora para colocar y conectar los 328 esencial de apoyo
componentes. Pero primero vamos a conectar Vcc y tierra, pines 7 y 8,
respectivamente, del zócalo de 28 pines del IC. Un capacitor de.1 uF va entre
Estos pasadores, para manejar picos de corriente. PIN 20 se conecta a Vcc y el pin
22 a la tierra --son para la parte analógica de la 328.
Pin 1 (Reset) de la 328 tiene que sacarse a Vcc para confiable
operación, así que conectamos el pin 1 del zócalo del IC en el riel de Vcc a través de
un resistor de 10K.
Un cristal de 16 MHz va del pin 9 al pin 10 del conector IC. Estos dos
Pins también tienen un capacitor de 22 pF a tierra. Esto proporcionará el 16
Reloj MHz para la 328. Como alternativa, se podría montar un resonador de 16 MHz,
en lugar de un cristal. Un resonador no necesita los condensadores, pero no es
tan preciso para micro-timing.
Por último, se conecta un LED del pin 19 del conector a través de un 1 K
resistor limitador de corriente a tierra. Se trata que la notoria D13 (SCK)
LED que parpadea. Incluirá una cabecera macho de 3 pines como un interruptor para
activar o desactivar la luz.

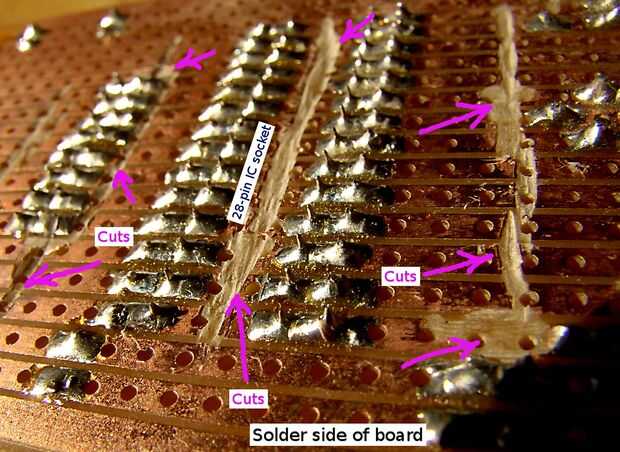

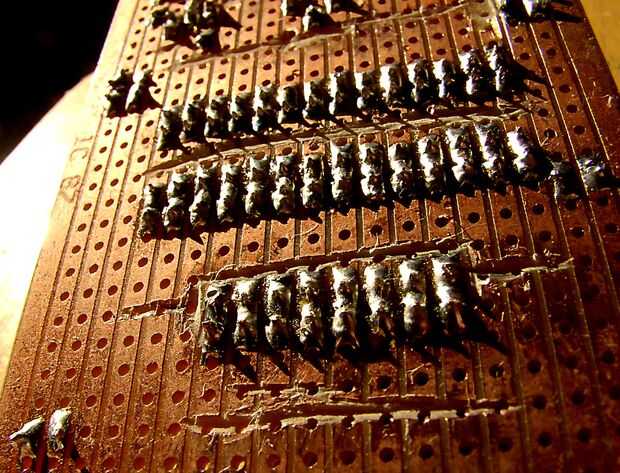

Después de soldar, cortar las tiras conductoras en el lado soldaduras

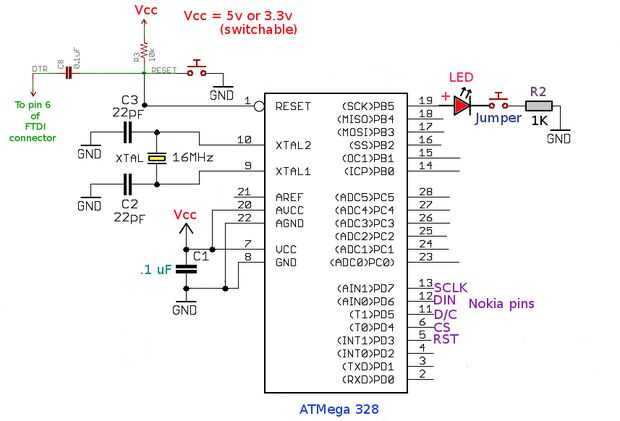

de la Junta para aislar a grupos de componentes, según sea necesario. Se refieren a
el esquema.
¡ UF! Hemos casi terminado.
