Conmutador de pedal de la reproducción/grabación (3 / 4 paso)

Paso 3: El interruptor y la carcasa

The Switch

El tipo de interruptor utiliza puede encontrar en pequeña electrónica, equipo ratón etc.. El interruptor que está utilizando debe ser un "push-to-make" cambiar un tipo de interruptor parcial que hace la conexión al pulsar sobre ella y la conexión de los frenos cuando lo suelte.

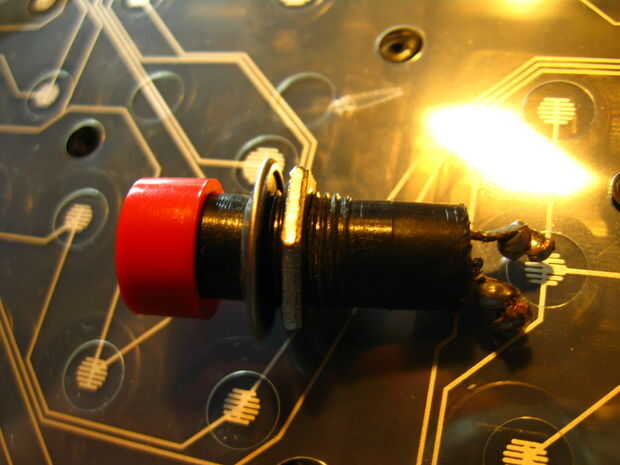

Tuve un gran interruptor robusto, que era poco práctico instalar, y uno más pequeño que es el interruptor real que está haciendo el trabajo.

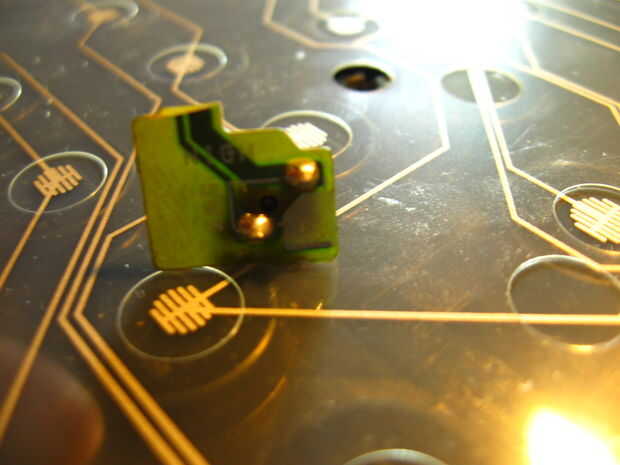

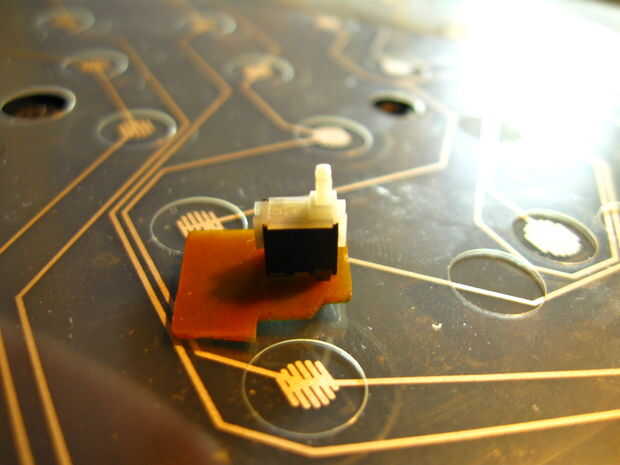

El interruptor grande es clase de una vivienda para el menor. El interruptor más grande tiene un resorte en la parte superior y un pin que está empujando hacia abajo la parte inferior, donde se realizaron las conexiones. Jodido el interruptor abierto y sacó las piezas que hacían las conexiones. Entonces Ive puesto el interruptor más sensible más pequeño dentro para que el pasador está empujando hacia abajo en él.

La caja de

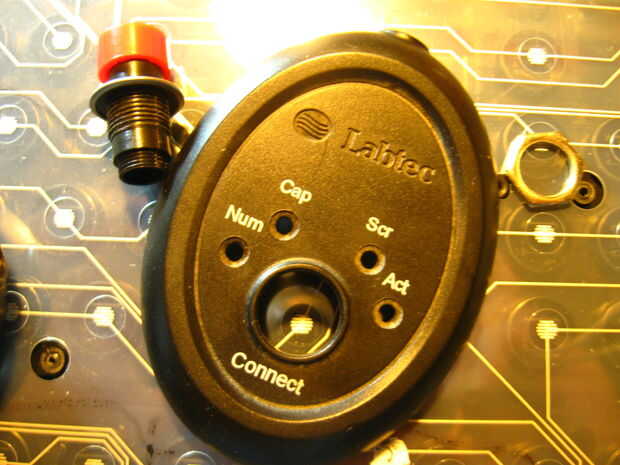

A continuación se que necesita tener algún tipo de vivienda. Al principio quería usar lata Altoids para alojar la placa de circuito y el interruptor, pero encontré algo mejor. Había salvado el transmisor de mi viejo teclado inalámbrico que ha roto y su vivienda era el tamaño perfecto para este proyecto. Después de desarmarla, has puesto en el interruptor grande en primera. El agujero para el botón de conexión era el tamaño perfecto para él.

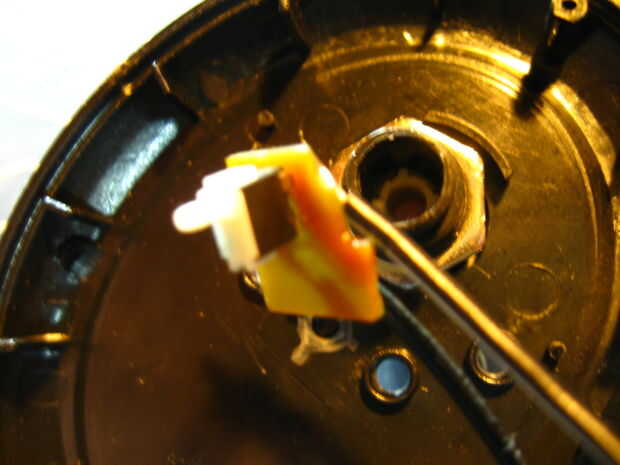

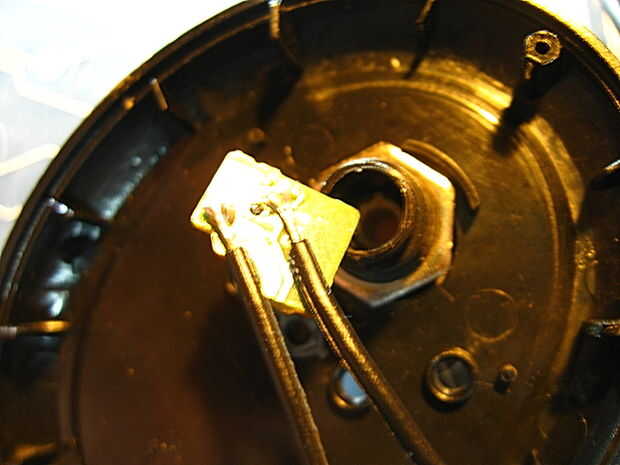

A continuación soldar los cables de la placa de circuito para el interruptor pequeño, luego insertar el interruptor más pequeño en la y les pegan. He montado en la placa, mantenida en su lugar con plástico derretido con la pistola de pegamento, tornillos la parte superior e inferior de la caja en su lugar y utiliza pegamento tan segura del cable USB, porque es más pequeño que el agujero en la carcasa.
