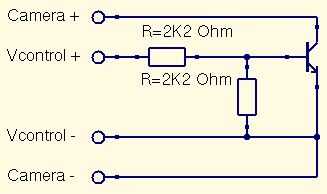

Paso 1: El esquema
Conecte el cable de cámara a cámara +-
Conecte su controlador circuito salida digital a Control +-
Cuando el Control va alto, pernos de cámara se cerrará, con sólo una caída de tensión de 0, 2V, por lo que tomará una foto.
Cuando el Control va bajo, la resistencia se se tira abajo a 0V y pernos de cámara estará abierta.
Esta vez he conectado ambos terrenos, porque la aplicación lo requiere. Debe ser 0V para trabajar. Si no son iguales, pueden tener diferentes voltajes en cada tierra y pueden suceder cosas extrañas.
Nota: Este circuito puede ser mejorado, pero yo quería que fuera muy barato/fácil/pequeño, y el asunto es que sólo funciona con mi cámara (canon 350D).
Las cámaras generalmente tienen 2 botones, 1 para el enfoque y 1 para tomar el tiro. Yo en mi cable de cortocircuito.
