Conseguir el PmodOLEDrgb para trabajar en Zybo (5 / 10 paso)

Paso 5: Crear un nuevo diseño de bloque y añadir sus bloques

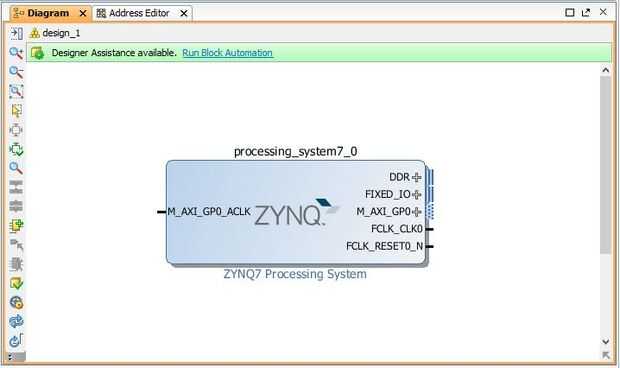

A la izquierda, debajo de Integrador de IP, haga clic en crear bloque diseño. El nombre lo que quieras, siempre y cuando no hay ningún espacio. Haga clic en el botón de Añadir IP amarillo poco visto en medio de su nuevo diseño. El Sistema de procesamiento de ZYNQ7 y añadir a tu diseño.

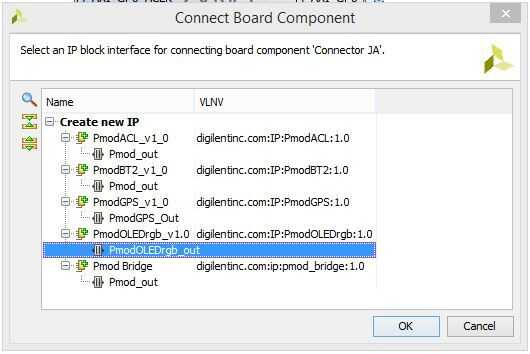

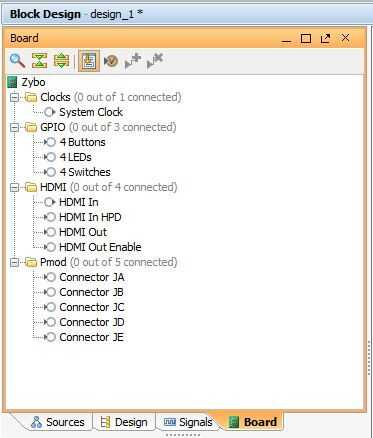

A la izquierda de su diseño, haga clic en la ficha directorio haga doble clic en el conector del Pmod que desea PmodOLEDrgb para conectarse. Seleccione la PmodOLEDrgb_v1.0 IP y haga clic en OK.

Ejecuta bloque de automatización , haga clic en y haga clic en Aceptar para ejecutar el bloque de automatización para el procesador de Zynq. Haga clic en seleccionar Ejecutar conexión automatización Automatización todos y haga clic en OK para conectar el componente de PmodOLEDrgb.
