Paso 1: Información de circuito
Circuitos de

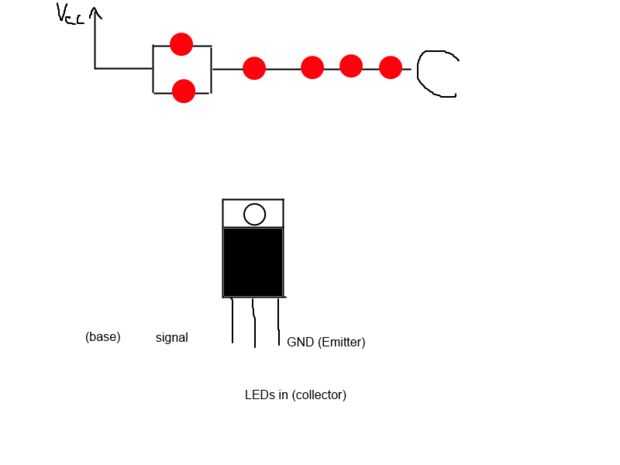

Por lo tanto, corro el TIP31 IC de 9 voltios o superior.
Conectas la BASE a su fuente de audio
Conectas el emisor a tierra
Conectar colector hasta el final de los LEDs.
Básicamente, cuando la base tiene un voltaje, el transistor permite el cátodo de los LEDs para ser conectado a tierra. El colector se conecta al emisor.
Por lo tanto, estimo que cada LED es de 3v, 2mA. Dependiendo de su LED que desea utilizar, usted necesitará medir cada uno.
Al conectar LED en paralelo, el voltaje necesario para ambos será el mismo, pero la corriente será la suma de los dos.
Al conectar LEDs en serie, el voltaje necesario para conducirlas será la suma de ellos, pero la corriente necesaria para conducirlos seguirá siendo el mismo.
Como veis en la foto, tengo 6 LED, dos en paralelo, necesito 5 * 3 voltios a todos estos.
Decido que 12v es cerca de 15v, por lo que opté por usar una fuente de alimentación de 12v.
Ahora antes de mover en el siguiente paso, por favor planee su circuito y tal vez probar en un protoboard antes de hacer algo irreversible.
