Paso 9: Splash Guard/Butt bloques, extraíble

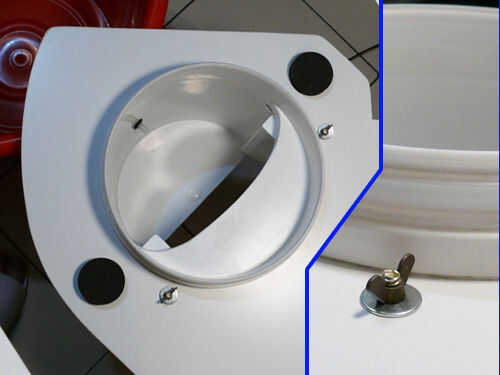

Para la antisalpicaduras extraíble y tope bloques, la salpicadera es sostenido en lugar por sus pestañas flexibles, y cada bloque de la culata está asegurada por un montante de lag y tuerca de mariposa.
Para colocar los agujeros de perno de lag, inserte el protector de salpicadura en el tablero boca abajo, con el anillo de refuerzo en el mismo lado de la Junta como el sluiceway. Marque la ubicación del anillo como cruza las posiciones del bloque de tope. Los pernos del retraso no están centrados en los bloques de tope (cometí este error tal vez no tienes que); cada viga de retraso debe colocarse fuera del ring, pero todavía dentro de la zona de contacto de bloque de extremo que marcaste anteriormente y allí debe ser suficiente espacio entre el anillo y el perno cuando sobresalga de la parte inferior del tablero para permitir una arandela y una tuerca de mariposa. También, dada la forma del bloque de tope, el perno de retraso no puede ser muy próxima a la curva. Esto deja sólo un lugar por cada lado, con poco margen para el error. Marque las ubicaciones de los montantes de lag en la parte superior de la Junta.

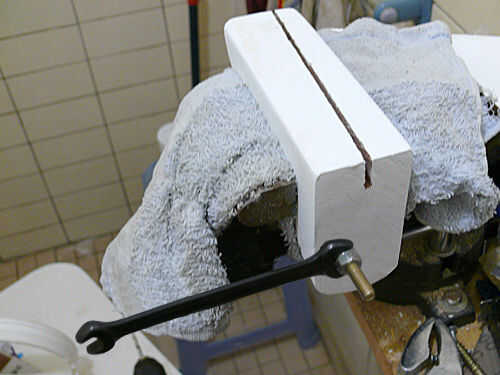

Una buena manera de transferir cada marca con precisión a su bloque de culata es la marca del pinchazo con un punzón, haciendo un hueco sobre el diámetro de un lápiz de plomo en la parte superior de la Junta. Romper el grafito Ladeándolo un lápiz y pegamento en el agujero para que la punta se pega para arriba. Entonces con el splash protector en lugar de lado derecho arriba, participar cada bloque de culata con su ficha y presione hacia abajo en ese poco de grafito. Esto hace que una marca en la parte inferior del bloque de tope. Perforar el centro de la marca en la parte inferior del bloque de tope, seleccione una broca algo menor que la rosca del tirafondo y perfore cada bloque como recto (perpendicular a la superficie de contacto) como sea posible, teniendo cuidado de no perforar tan profundamente que la broca sale de la cara curva. Instale cada perno del retraso en su bloque de tope por poner dos tuercas en la sección de la viga, ajustarlos juntos y girando el tornillo de lag en el bloque. Quite las tuercas.
Seleccione una broca un poco más grande que el diámetro del perno. Usando los pedacitos pegados en grafito como blancos, sacador y perfore los dos agujeros en el tablero, otra vez tan recto como sea posible, esta vez un tamaño de tad para recibir los postes.
