Paso 1: Puntas de alambre
Al hacer su diseño de Fritzing tienes que arrastrar un cable de una parte a otra. Si usted tiene un montón de piezas puede hacer cosas un poco más claro mediante la activación de una función. Cuando cae la pestaña Editar y buscar preferencias pueden ir y activar los alambres con curvas de todos los puntos de vista. Esto es para que puedas mover los cables y dóblelos alrededor de otras partes. Es útil cuando usted tiene un montón de cables va a la misma área.
Otra es los cables de la codificación policromática. Esto es algo tedioso pero te será de ayuda si usted tiene un montón de cables. Haciendo clic derecho sobre el cable puede cambiar su color. Esto permitirá clasificar partes y secciones más eficiente.

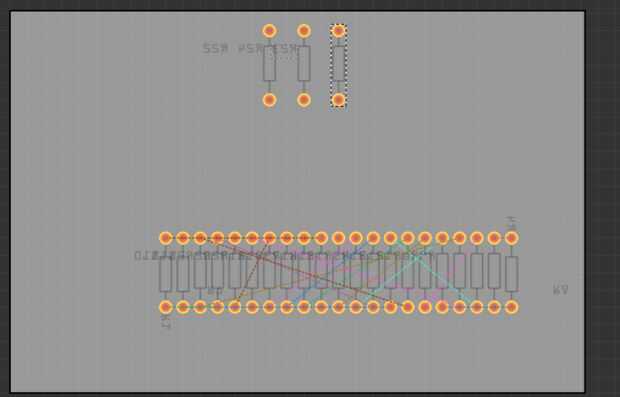

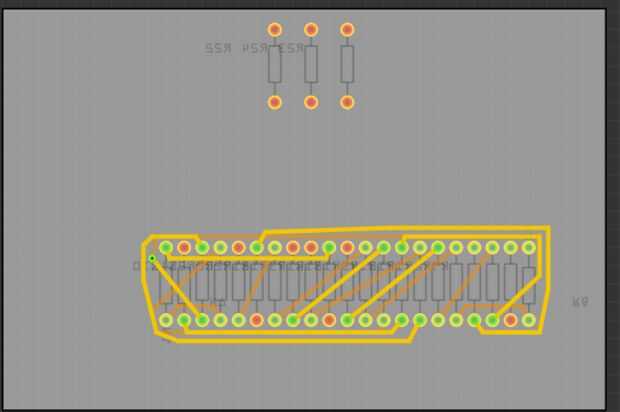

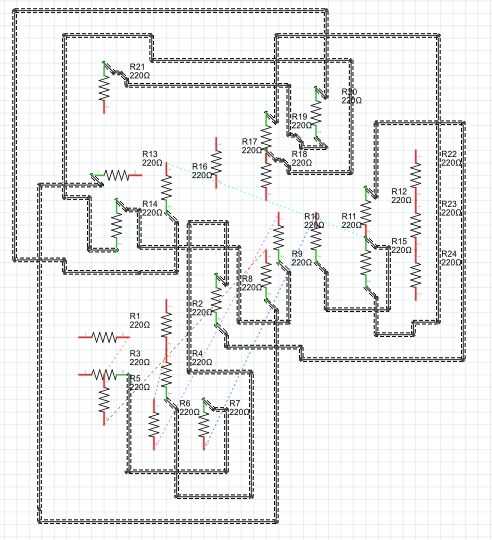

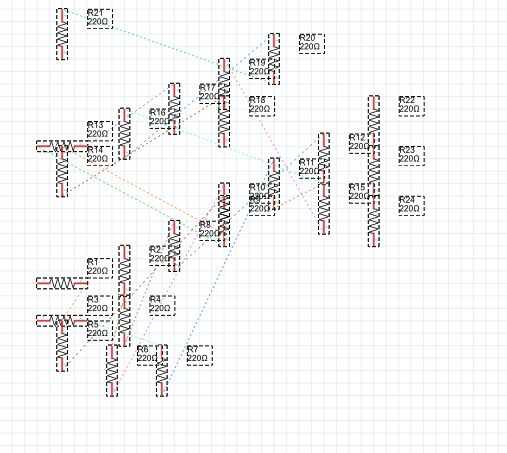

El último Consejo de cableado tiene que ver con la vista esquema y el PCB. Cuando tienes tu circuito por cable en la vista de tablero de pan que puedes mirar en las otras opiniones pero esto se verá muy desordenado. Usted puede organizar sus piezas un poco mejor, pero una vez hecho esto puede ser difícil ver las conexiones entre todo. Si hace clic en el botón de la autopista en la parte inferior el programa Fritzing calculará todas las conexiones y hacer un recorrido simplificado de parte a parte para las conexiones. Esto es una gran herramienta para cuando va a crear el PCB.
