Paso 6: Cambiar a Duns 0805
Es más rápido y más barato. Hay menos de perforación. Fácilmente puede les de la soldadura a mano, onda o flujo (tostador). Para los componentes del complejo; Yo puedo fácilmente soldar nada sobre un 0.01 o 1mm de paso por todos los métodos anteriores. Evitar GBAs y QFN paquetes; nada que se puede ver, no pueden fácilmente y correctamente alinear a mano. Algunos chips son exclusivamente este paquete.
Con la técnica correcta Duns no son difíciles. Hay que recordar un par de cosas... la soldadura es muy pegajosa, use el equipo adecuado. Los trucos;
- Utilice una buen soldador estación y una punta de cincel fino mediano, no son caros ya. Utilizar C 350 de Duns (en el lado refrigerador)
- Mantener la punta muy limpio todo el tiempo
- Escoger el más pequeño rastro primero; no el plano de tierra si puede ayudar. Rastros pequeños son fáciles de controlar.
- Hacer una bolita de soldadura en cojín de la huella más pequeña.

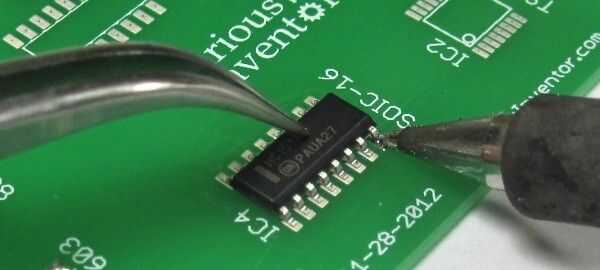

- Coloque la parte.
- El cable detrás de la parte de calor y permitir la soldadura al flujo debajo de la parte. Recuerde que la soldadura fluye hacia una fuente de calor, esto es realmente un retorno, pero funciona si eres cuidadoso.
- Hacer las patas restantes calentando la parte superior de la pierna o el rastro y fluir la soldadura debajo de él. Son siempre mucho más fácil que la primera etapa.
Quería llegar fotos de esto, pero mi teléfono no podía conseguirlo, necesito una lente macro para mi SLR. ¡ Estad atentos!
Más consejos:
Para los tableros más densos, mezclar Duns y algunos componentes a través de todo. Puede deslizar el SMDs bajo y entre las clavijas del todo a través de la mayor y hacer algunos diseños muy ajustados.
Para 0805 RCL diseño de su tablero con almohadillas SMD que son separados, que realmente ayuda si usted puede conseguir rastros debajo de la parte de enrutamiento. Puede requerir una pequeña sección del rastro de 0.012, la regla no es absoluta.
