Consiguiendo comenzado con relés (3 / 7 paso)

Paso 3: Diagrama del circuito

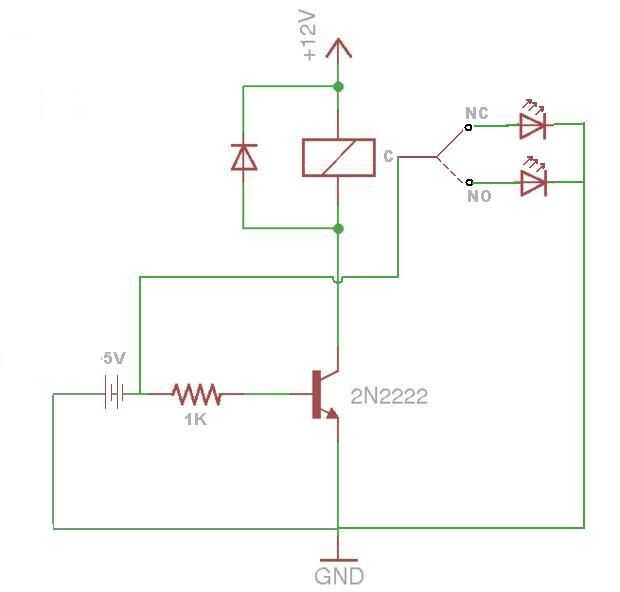

La mayoría de los relés funciona en fuente de alimentación de 12V DC. Aquí, un transistor controla el suministro de 12V que va al relé.

Como se mencionó antes, no hay real para transistor si quiere simplemente controlar la salida girando manualmente el 12V fuente de encendido o apagado.

El transistor entra en la imagen si desea controlar el circuito automáticamente utilizando microcontroladores (como Arduino). Para ello, simplemente reemplace la fuente de alimentación de 5V con "salida" del microcontrolador.

Nota:-Asegúrese de que conecta el GND de la alimentación juntos.

El diodo se utiliza para evitar daños en el transistor.

Nota: Agregar un interruptor entre la base y 5V fuente de alimentación.
