Consiguiendo comenzado con relés (5 / 7 paso)

Paso 5: conexiones

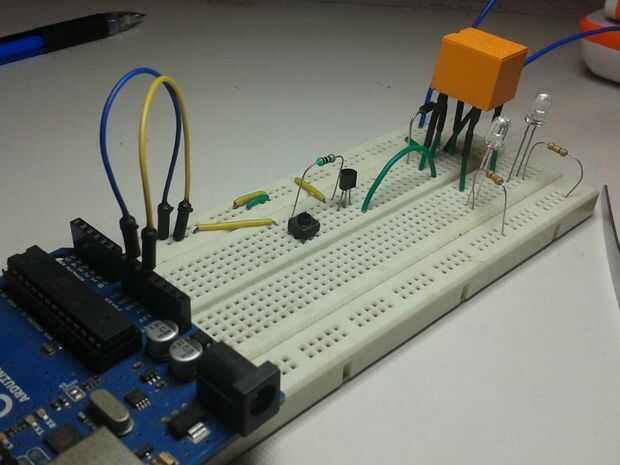

Nota que Arduino es utilizado como una fuente de alimentación de 5V.

Asegúrese de seguir estos pasos importantes:-

-La tierra de las fuentes de alimentación están conectados juntos.

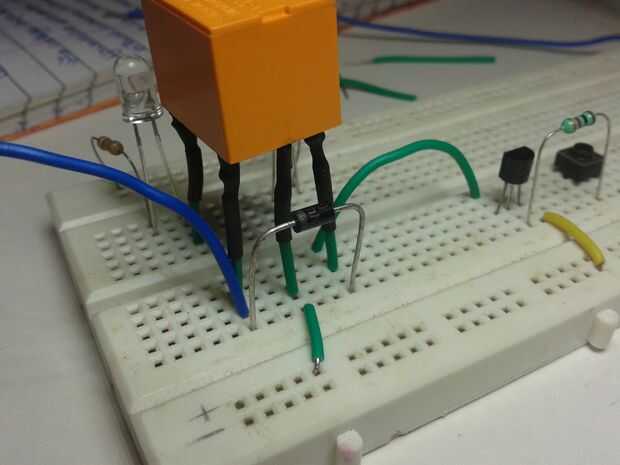

-El diodo está conectado correctamente con la polaridad correcta para evitar daños al transistor. (Quemé un transistor debido a descuidar la polaridad: P)

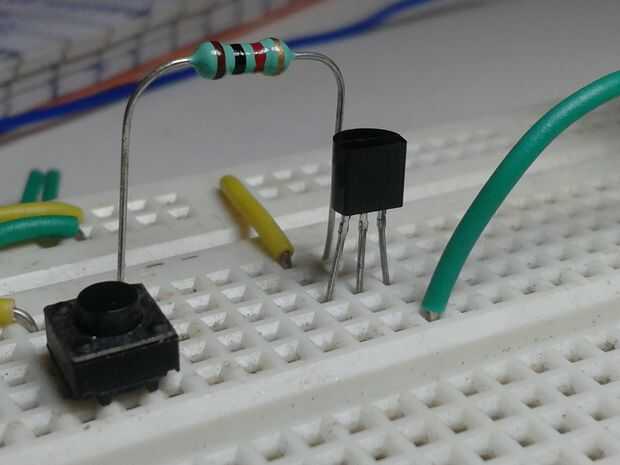

-Conecte la base del transistor a + 5V a través del resistor de 1K y un interruptor, de emisor a la tierra y el colector a uno de los terminales de la bobina

- + 12V está conectado directamente a otro terminal de la bobina y no en los carriles de alimentación de placa.
