Consiguiendo comenzado con Xilinx Vivado con Digilent SDMONexys 4 FPGA 1 - construir múltiples entradas y lógica puerta (10 / 17 paso)

Paso 10: Escribir el módulo de Verilog

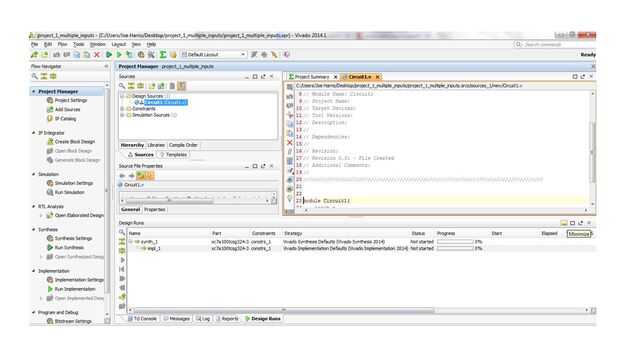

En primer lugar, ocultar el Panel de "Diseño Run" haciendo clic en el botón minimizar

Haga doble clic en el módulo "Circuit1" para empezar a escribir el programa de Verilog. Se verá que hay algunas sintaxis por defecto.

módulo (Circuit1

entrada x,

salida z

);

endmodule

Módulo Circuit1--> circuito 1

entrada x--> la entrada que hemos creado

salida--> la salida hemos creado

El paréntesis () en la definición de módulo

El punto y coma ";" para ejecutar la sintaxis

Queremos 4 entradas, así que hacer un array de 0 a 3. La sintaxis será

módulo (Circuit1

entrada x [3:0], / / crear 4 entradas

salida z / / crear una entrada

);

endmodule

Entonces, nosotros también queremos asignar la relación y a la salida. Por lo tanto, escribimos

asignar z = & x;
