Consiguiendo comenzado con Xilinx Vivado con Digilent SDMONexys 4 FPGA 1 - construir múltiples entradas y lógica puerta (11 / 17 paso)

Paso 11: Crear una instancia del módulo de Verilog

Queremos crear una instancia del módulo para que el diseño puede ser implementado en la Junta de la FPGA.

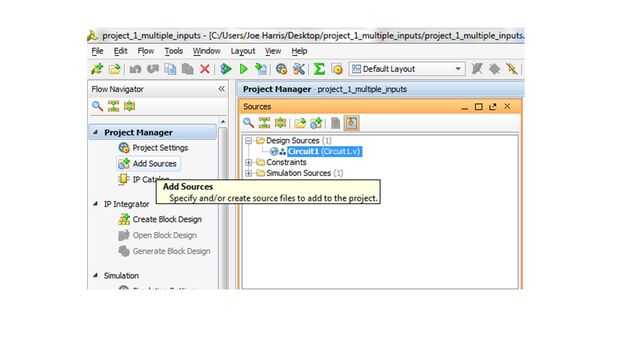

Destacar el módulo Circuit1. Haga clic en agregar fuentes

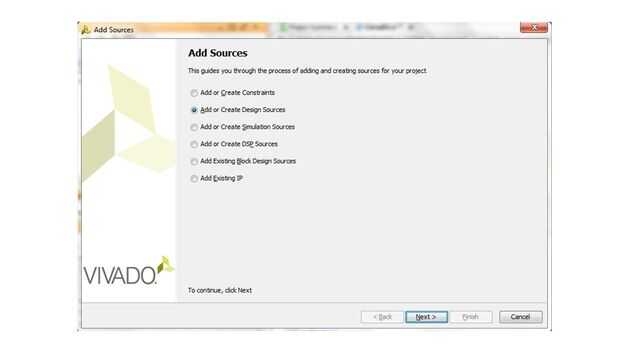

Seleccione Agregar o crear un diseño de la fuente y haga clic en siguiente

Haga clic en "Crear archivo" y luego el nombre al archivo "circuit1_top". Elegir el Verilog y. Haga clic en aceptar--final

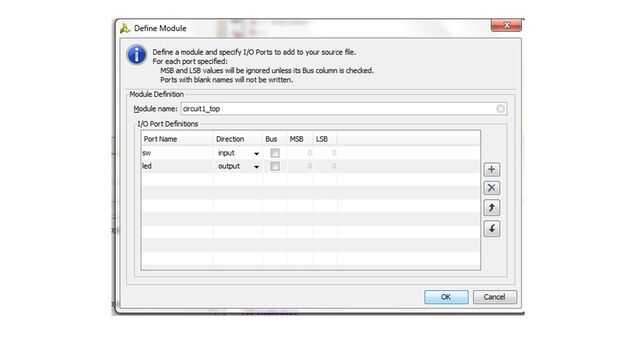

Queremos usar conmutador como entradas y LED como salida en la SDMONexys 4, así que creamos sw (interruptores), led (LED) como entradas y salida en el módulo circuit1_top. Haga clic en Aceptar.

Haga doble clic en el módulo circuit1_top.

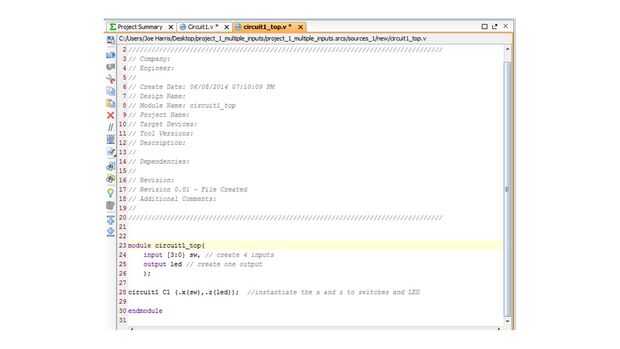

Escriba el siguiente programa de Verilog

(módulo) circuit1_top

entrada [sw 3:0}, / / crear 4 entradas

salida [0:0] led / / crear una salida

);

circuit1 C1 (.x(sw),.z(led[0])); crear una instancia de la x y la z para los interruptores y LED

endmodule
