Paso 13: Agregar archivo de restricción
Página 4 de SDMONexys de Digilent y descargue el archivo zip de xdc
http://www.digilentinc.com/data/Products/NEXYS4/ne...
Guardar en un directorio que puede tener acceso a y descomprimirlo

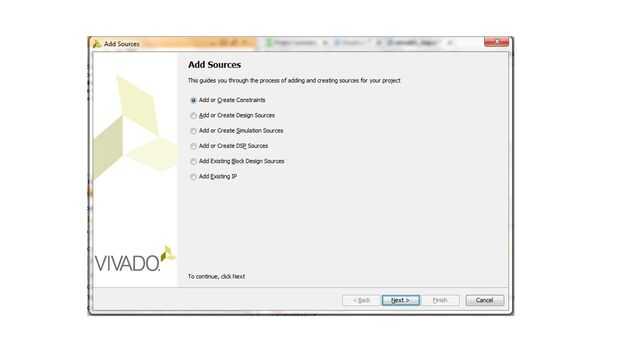

En el panel de administrador de proyecto. Haga doble clic en "Añadir fuente". Elija «Añadir o crear restricción». Haga clic en siguiente

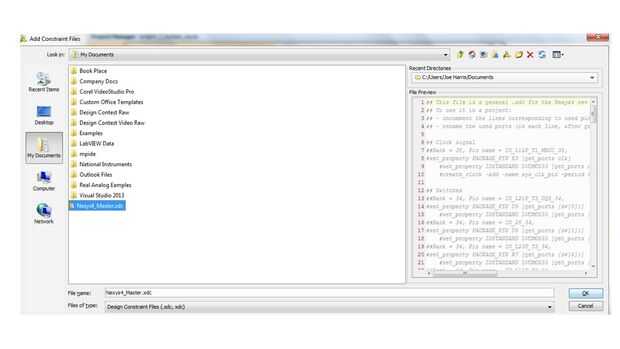

Haga clic en Agregar archivo. Elija "Nexys4_Master.xdc". Haga clic en finalizar

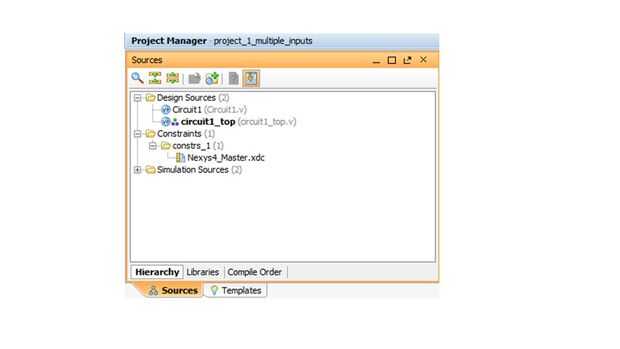

Expanda la carpeta de la restricción debajo del panel de fuentes y haga doble clic en el archivo de xdc
Quite los comentarios SW 0 a 3 eliminando la "#". Las partes negrita no deben tener ningún "#" al principio
Banco = 34, nombre Pin = IO_L21P_T3_DQS_34, nombre de Sch = SW0
set_property PACKAGE_PIN U9 set_property [get_ports {sw [0]}] IOSTANDARD LVCMOS33 [get_ports {sw [0]}] Banco = 34, nombre Pin = IO_25_34, nombre de Sch = SW1 set_property PACKAGE_PIN U8 set_property [get_ports {sw [1]}] IOSTANDARD LVCMOS33 [get_ports {sw [1]}] Banco = 34, nombre Pin = IO_L23P_T3_34, nombre de Sch = SW2 set_property PACKAGE_PIN R7 set_property [get_ports {sw [2]}] IOSTANDARD LVCMOS33 [get_ports {sw [2]}] Banco = 34 , Nombre de pin = IO_L19P_T3_34, nombre de Sch = SW3 set_property PACKAGE_PIN R6 set_property [get_ports {sw [3]}] IOSTANDARD LVCMOS33 [get_ports {sw [3]}]
Descomenta el led 0 eliminando la "#". La parte negrita no debe tener ningún "#" al principio
Banco = 34, nombre Pin = IO_L24N_T3_34, nombre de Sch = LED0
set_property PACKAGE_PIN T8 set_property [get_ports {led [0]}] IOSTANDARD LVCMOS33 [get_ports {led [0]}]
