Consola Cisco Null módem Adaptador Serial (3 / 4 paso)

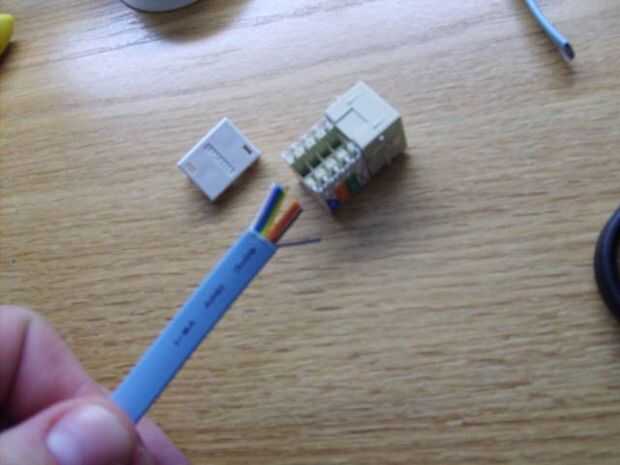

Paso 3: Conecte al conector RJ45

Ahora viene la parte difícil. Necesitamos para que coincida con el cableado en el conector de configurarse para RS232 null modem con apretón de manos completo. Encontré esta página muy útil cuando estaba de cableado: pinout de los cables serial RS232

Algunos colores pueden variar en los cables de Cisco (revisé la pila que hemos tenido), pero no mucho. Blanco y gris son los colores solos que noté cambiado en mi pila de cables. Puede agarrar su confianza multímetro y los cables para el diagrama de pines de prueba.

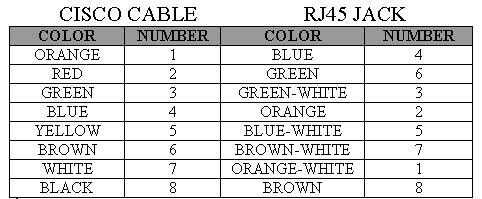

Ver la imagen de gráfico de cableado para más detalles.
