Consola de juegos de All-In-One retro (7 / 12 paso)

Paso 7: Crear trabajo NES puertos

Para la NES puertos necesitamos nuestro RetroKit de RetroUSB. Estos están diseñados realmente para la colocación dentro de un controlador de NES, sin embargo, me siento bastante mal por ripeo sobre una consola NES, guardo mis controladores sin modificar. Así que lo que hacemos aquí es simplemente levantar el diagrama de cableado de RetroKit del sitio web de la fabril. Ahora romper con eso del soldador.

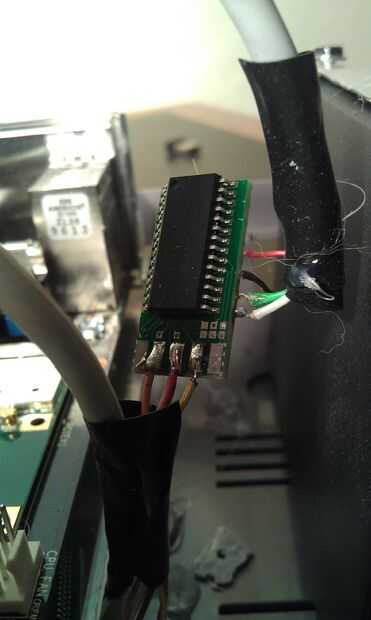

Lo primero que queremos hacer es quitar el cable USB de los chips. Se trata de presoldado y sólo queremos que las fichas de esta primera parte. Una vez que las fichas que se necesita soldar NES puerto cables en chip por las instrucciones del fabricante (también tienen un buen video para aquellos nuevos a soldar como yo). Será causa de cables extra que no todos los alambres se utilizan realmente para esto.

Nota: Si has notado hay 2 diagramas, uno para NES y para controladores de SNES que es muy importante para nuestra creación accesorio más tarde. Es cómo podemos utilizar un controlador SNES con nuestros puertos originales de NES.

Ahora que el chip es instalado en los puertos, aún debemos conectarlo a nuestra PC. Ahora realmente simplemente tomó el cable de la cabecera USB de 4 puertos y cable ambos chips en esto para que ambos chips se conectaría a través de la placa base. Sin embargo con una expansión en el futuro he añadido que tuve invertir por lo que le dará una manera de "lección aprendida" para instalar estos chips.

Simplemente acortar los cables USB que extrajo de las fichas a aproximadamente 6" más o menos y volver a añadirlos a las virutas. Ahora corte la cabecera USB por la mitad por lo que tiene (2 x) usb de 2 cabezales. Instalar en la Motherboard, Tarjeta madre y superglue (o hotglue) para el caso debajo de la placa base si es posible. Usted ahora cómo 2 puertos usb internos, uno de los chips puede ser conectado a este, el otro usted conecte un hub USB en y el otro controlador en el centro.

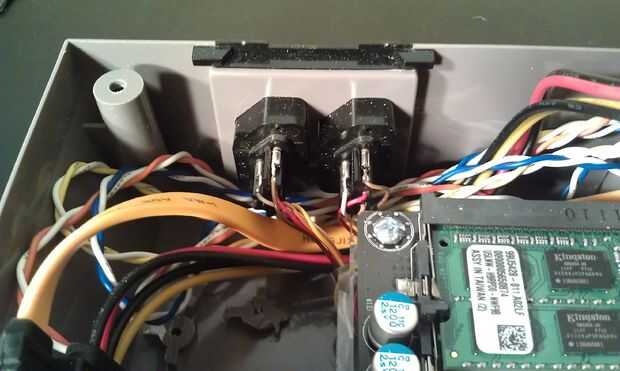

Ahora tienes 2 puertos NES de trabajo en el frente de su sistema. Además, uno de los mejores aspectos de esto es que los controladores NES pueden desenchufados y enchufados detrás mientras el sistema sigue funcionando. Así que si usted necesita cambiar entre los controladores de SNES y NES puede hacerlo sin problemas.
