Paso 1: introducción
Estos pasos describen cómo crear la LEDmePlay. No dude en cambiar piezas de nuestro diseño o añadir características adicionales, tales como botones adicionales, una cubierta más lujo o una matriz de LED más pequeños. En primer lugar, usted necesita comprar las piezas de electrónica necesarios. Los componentes principales son el Arduino Mega 2560, la matriz de LED RGB y una alimentación adecuada. Además, necesita algunos cables que conectan todo. Si va a utilizar el mismo marcos que utilizamos para la vivienda depende de usted. Las palancas de mando no necesitan ser el mismo que hemos utilizado. Cualquier C64 joysticks compatibles de los años ochenta era debería funcionar. ¿Controladores de arcade real dentro de un gabinete pequeño arcade?

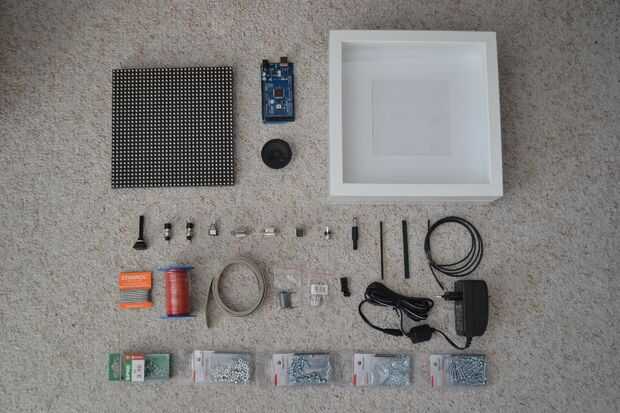

Aquí está la lista de piezas. A menos que se indique lo contrario, usted puede comprar estos o compatibles con las partes de cualquier tienda de electrónica especializada. Pagamos un precio total de aproximadamente 100 euros
Componentes principales
- Arduino Mega 2560
- Matriz de LED RGB 32 * 32, por ejemplo, de Adafruit (www.adafruit.com, identificación del producto: 1484) o una matriz compatible con pixel configuración SMD3528 1R1G1B (P6 con el tamaño 192 * 192 mm)
- 2 * C64/AMIGA-palancas de mando (p. ej., competencia profesional, Quickjoy, Quickshot)
- Fuente de alimentación (~ 2A), ajustable a 5V (tenga en cuenta que a veces se necesitan 6V, ver abajo)
Botones y conexiones
- Potenciómetro 4.7KΩ (control de volumen)
- 2 botones (reset, pausa)
- Interruptor (encendido/apagado)
- 2 * conector macho sub-D de 9 polos (joysticks)
- conector hembra de 5,5 mm (conexión a fuente de alimentación)
- conector macho de 5,5 mm (conexión interna para Arduino)
- Pequeño Altavoz (por ejemplo LSM-50A-8 con 8Ω)
- (Opcional) Conector hembra USB (hexagonal, no el piso tipo) (conexión a ordenador)
- (Opcional) Conector macho USB (conexión interna para Arduino)
Cable y otras piezas pequeñas
- Filamento de cobre (para conexiones internas)
- Cable de cinta (16 polos)
- Conector hembra (conector de múltiples Contacto IDC) para el cable de cinta
- Dimensión de red conector multi-pin 2,54 mm (hombre)
- Tubo del encogimiento del calor
- 4 * distanciador
- Tornillos M3 (cortos y unos largos para la placa Arduino)
- Tuercas m3
- Anillos de m3
De la vivienda
- 2 * modelo de marcos de imagen de tamaño 252 * 252 mm * 45 mm (de un hogar sueco-centro)
- Tornillos pequeños para madera
- Autas adhesivos protectores como bases
