Paso 4: Soldar los conectores restantes
Nuestros juegos soportan joysticks estándar de C64/AMIGA con un botón. Las palancas de mando, necesita conector macho sub-D de 9 polos. Los conectores de 9 polos deben ser soldadas a 6-pin conectores multipin macho que conducen a la Arduino (véase a continuación la asignación del pin para los dos joysticks). Además, usted tiene que conectar el reset y los botones de pausa. La clavija de audio se suelda directamente al altavoz. Bucle en el potenciómetro entre hace el volumen ajustable.
Importante: necesita unir varios cables con conector de tierra de Arduino (GND), es decir, el otro pin del altavoz, el segundo pin de cada pulsador y el pin 8 de los conectores Sub-D.
La descripción siguiente demuestra la asignación de pines para los joysticks, los botones y el altavoz:
Otras conexiones
- Audiopin -> digital 2 (conectado con el potenciómetro)
- Joystick 1 arriba: sub-D macho pin 1 -> digital 30
- Joystick 1 abajo: sub-D macho pin 2 -> digital 32
- Izquierda joystick 1: sub-D macho pin 3 -> digital 34
- Derecho de la palanca de mando 1: sub-D macho pin 4 -> digital 36
- Fuego de joystick 1: sub-D macho pin 6 -> digital 38
- Joystick 1: sub-D macho pin 8 -> GND
- Joystick 1 fuego 2 (opcional): pin macho sub-D 9 -> digital 40
- Joystick 2 up: pin macho sub-D 1 -> digital 31
- Joystick 2 abajo: sub-D macho pin 2 -> digital 33
- Izquierda joystick 2: sub-D macho pin 3 -> digital 35
- Derecho de la palanca de mando 2: sub-D macho pin 4 -> digital 37
- Fuego de joystick 2: sub-D macho pin 6 -> digital 39
- Joystick 2: sub-D macho pin 8 -> GND
- Joystick 2 fuego 2 (opcional): pin macho sub-D 9 -> digital 41
- Botón RESET -> 42 digital
- Botón de pausa -> digital 43

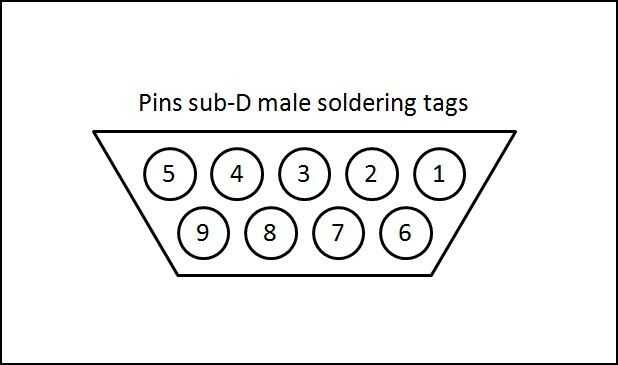

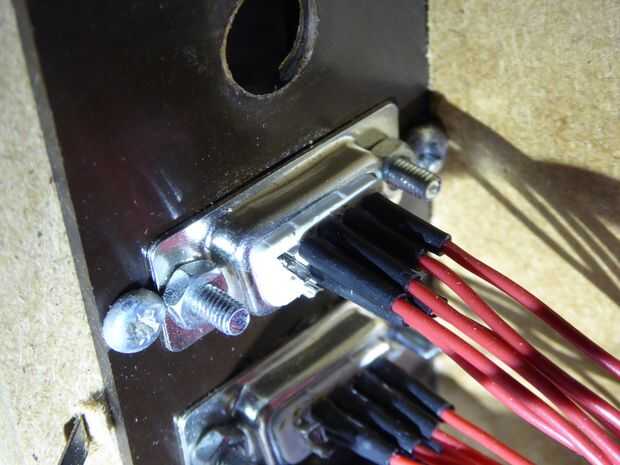

Las imágenes deben ayudar a asignar los pines del conector macho sub-D. Pin 5 no se utiliza nunca. PIN 9, que es opcional, no se utiliza, también, en la fotografía. Después de soldar, estás listo para jugar.
