Paso 10: Poniéndolo todo junto

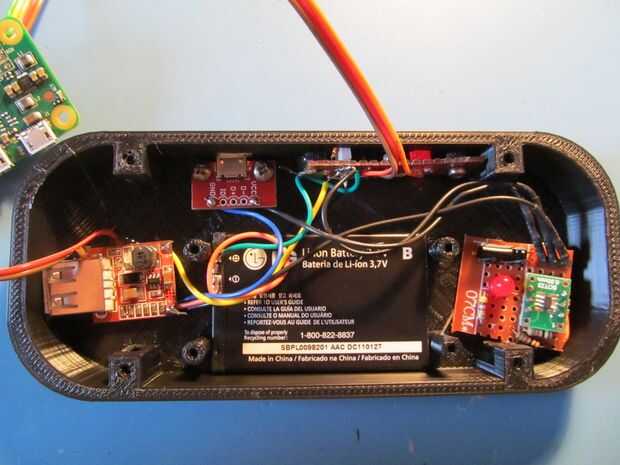

1. Coloque la batería en los separadores de Pi si están reutilizando una batería de teléfono celular, o colocar la célula cilíndrica entre la Pi y la pared en el lado izquierdo.
2. pegamento del circuito del cargador a la derecha.
3. Si utiliza la célula cilíndrica, caliente pegamento el convertidor en el Pi. De lo contrario caliente encolarla en el lado izquierdo.
4. Atornille en la fila del interruptor de potencia con tornillos de 3mm de M2.5x.
5. Atornille el breakout Micro USB con tornillos M2.5x3mm.

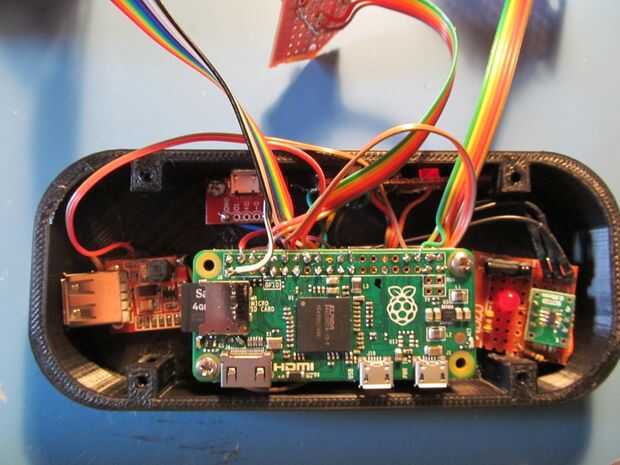

6. Atornille la frambuesa Pi con tornillos M2.5x6mm.
7. Coloque el 3D impreso botón insertos en sus agujeros.
8. Atornille los botones de función.
9. Inserte el D-Pad impreso 3D
10. Atornille los botones D-Pad con tornillos M2.5x6mm.

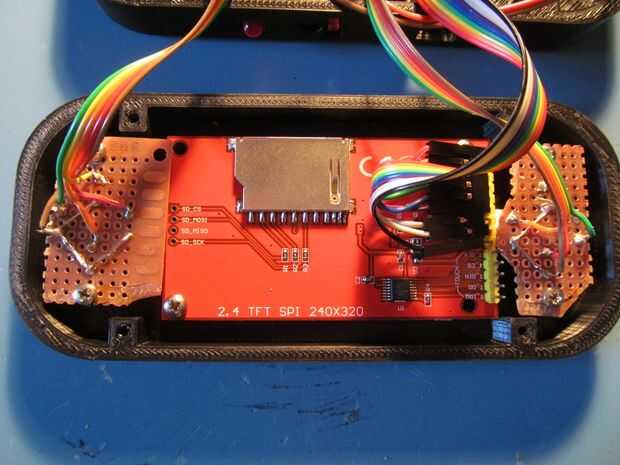

11. tornillo en la pantalla TFT con tornillos M2.5x6mm.

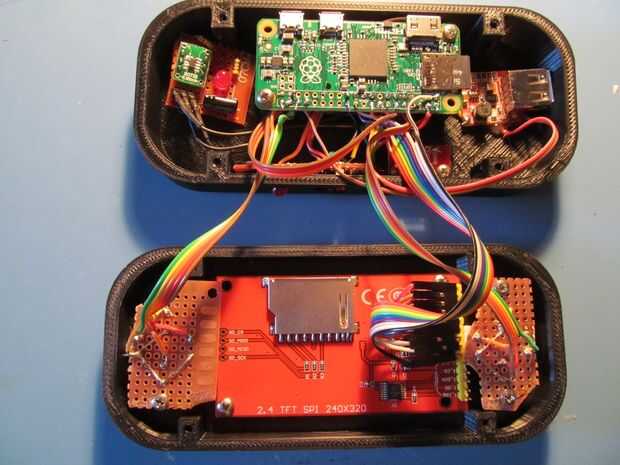

12. Atornille ambas mitades junto con tornillos 4-40.
Si usas mi circuito cargador preconstruidas en vez de hacer uno mismo, omita el paso 2, y en vez de paso 5 tornillo Coloque el circuito cargador en los desgloses de Micro USB con tornillos de M2.
La consola retro portátil está completa! No dude en contactar conmigo para ayuda o sugerencias.
