Consola portátil frambuesa Pi $20 (3 / 10 paso)

Paso 3: Configurar la pantalla TFT: Hardware

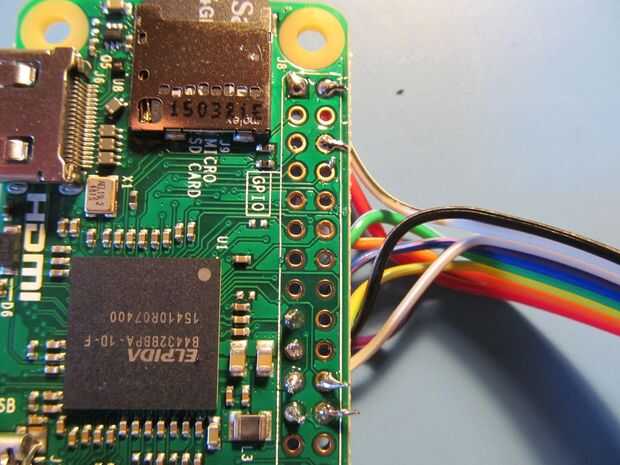

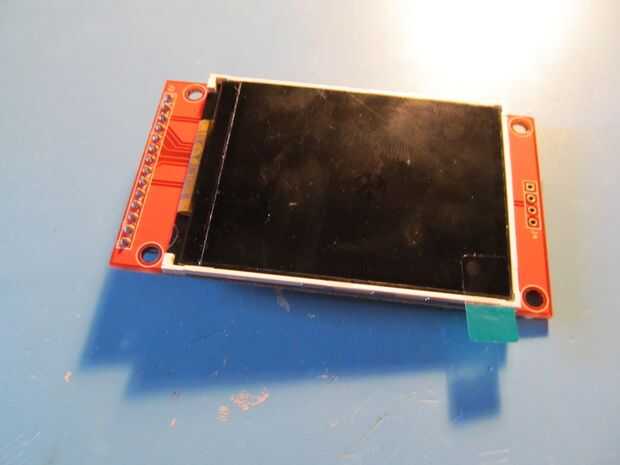

Ahora permite agrega una pantalla. Vamos a usar un lado de cable jumper hembra para conectar el la pantalla y el alambre de soldar en el cero de Pi. Utilizar las imágenes de arriba como referencia.

1. Conecte VCC en el TFT al pin 2 (5V) en el Pi.

2. conectar el GND en el TFT al pin 6 (GND) en el Pi.

3. Conecte la CS (chip select) en el TFT al pin 24 (GPIO8) en el Pi.

4. Conecte el RESET en el TFT al pin 17 (3.3v) en el Pi.

5. Conecte el DC en el TFT al pin 22 (GPIO25) en el Pi.

6. Conecte SDI (MOSI) en el TFT al pin 19 (GPIO10) en el Pi.

7. Conecte SCK en el TFT al pin 23 (GPIO11) en el Pi.

8. Conecte el LED en el TFT al pin 1 (3, 3V) en el Pi.

9. Conecte SDO (MISO) en el TFT al pin 21 (GPIO9) en el Pi.
