Paso 5: Configurar los botones: D-Pad, A, B, X e Y
Una vez que la pantalla está funcionando, podemos seguir a los botones. Esta consola portátil utiliza 10.

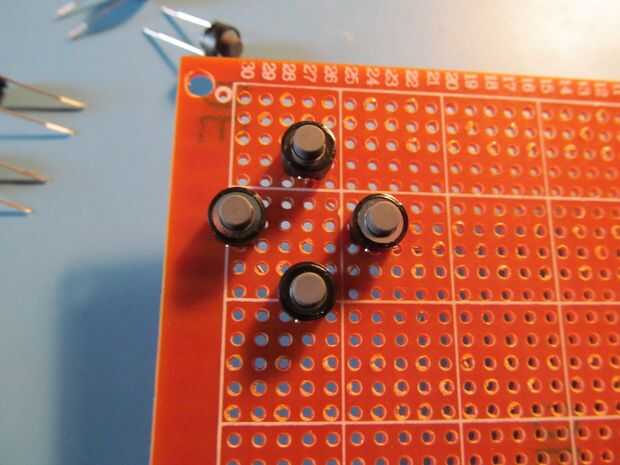

1. Comience colocando cuatro botones en la formación de D-Pad en el perfboard como se muestra en las imágenes de arriba.

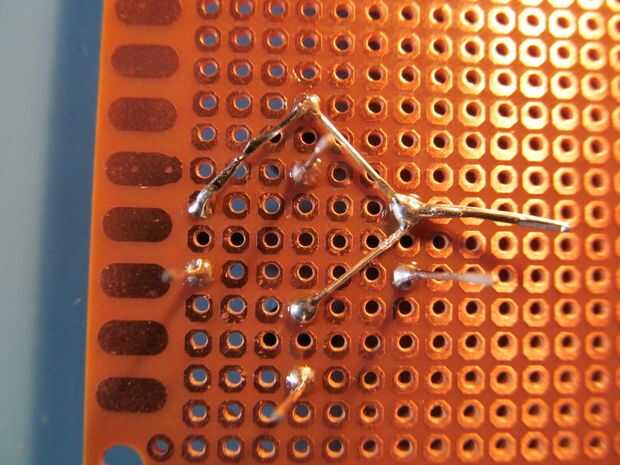

2. doble un terminal de cada botón de cada uno al otro para crear un carril de tierra. Soldarlos todos juntos.
3. los restantes 4 pernos con soldadura de anclaje.

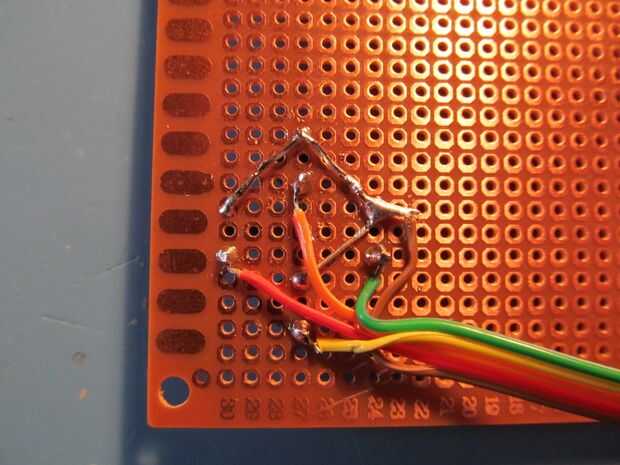

4. tomar un cable de cinta de 5 cables y soldar un cable a cada pin del anclado más uno para el carril de tierra.

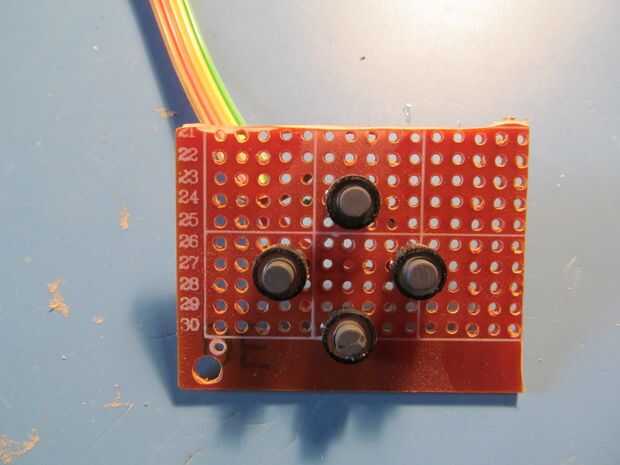

5. usando una herramienta Dremel o una pequeña sierra, cortar alrededor de los botones. Deje espacio para los agujeros de montaje.

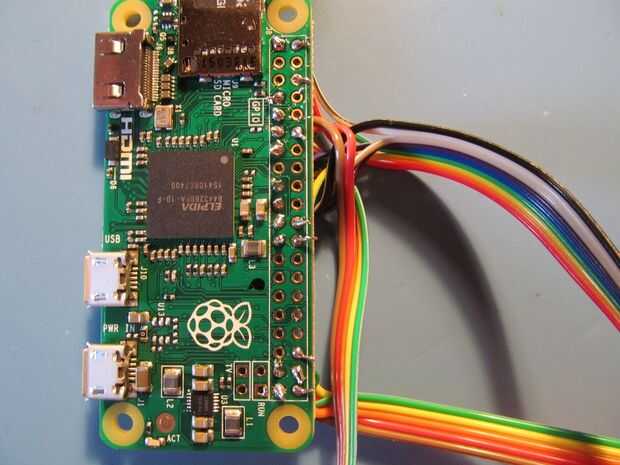

6. soldar el cable de tierra a tierra en el cero de Pi (pin 9 usando el diseño)
7. soldadura de la tecla de arriba al pin 11 en el cero (GPIO17)
8. el botón de abajo para el pin 12 en el cero (GPIO18) de la soldadura
9. Suelde el botón izquierdo al pin 13 en cero (GPIO27)
10. el botón derecho al pin 7 en el cero (GPIO4) de la soldadura

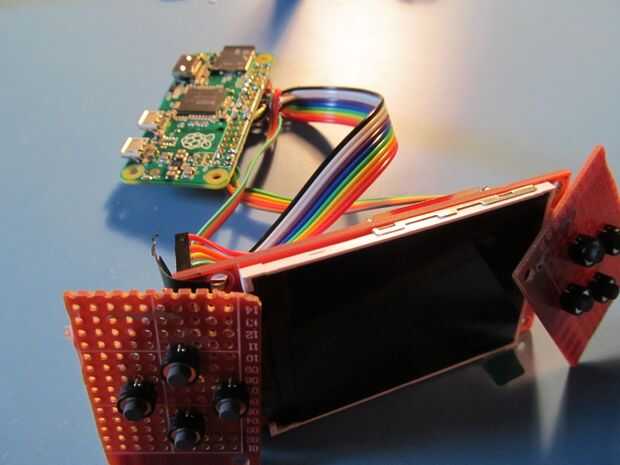

Con el D-Pad completado, podemos empezar a trabajar en los botones de función. están en el mismo diseño exacto como el D-Pad, pero en lugar de una parte de D-Pad sobre él, tenemos cuatro botones individuales.
11. Comience haciendo pasos 1-6 para hacer una segunda placa de botón.
12. Suelde el botón A para pin 40 (GPIO21)
13. Suelde el botón B para pin 38 (GPIO20)
14. el botón de inicio al pin 37 (GPIO26) de la soldadura
15. el botón de selección al pin 36 (GPIO16) de la soldadura
Ahora que los botones están conectados, arrancar el Pi y abra un terminal SSH.
1. Comience por descargar mi versión modificada del Retrogame software de Adafruit:
2. a continuación, abra el archivo de Inicio:
3. antes de la salida 0 y la línea que ha insertado en el paso anterior, agregue la línea:
Guardar el archivo y reiniciar el sistema, y ahora deben actuar los botones como el teclado!
