Consola portátil frambuesa Pi $20 (6 / 10 paso)

Paso 6: Configuración del botón de encendido y LED de batería baja

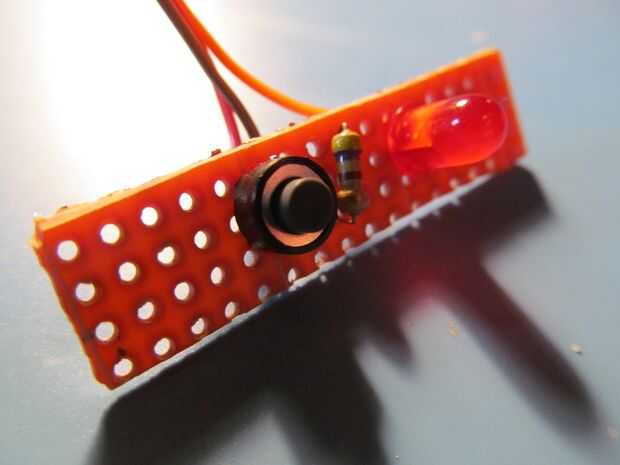

Ahora podemos agregar un botón de encendido y un LED para avisar cuando la batería se está agotando. Esto es bastante simple:

1. Conecte una pata del pulsador a tierra.

2. Conecte la otra pata del pulsador al pin 16 (GPIO23)

3. Conecte la pata positiva del LED al pin 15 (GPIO22)

4. Conecte a tierra la otra pata del LED mediante una resistencia de 470 ohm.

5 la soldadura en un interruptor SPDT para la energía. Vamos a hacer las conexiones a él más adelante.
