Constelación de estrellas de luz o de noche la luz (5 / 8 paso)

Paso 5: Crear el tablero del circuito

La placa de circuito se utiliza para conectar los LEDs a la fuente de alimentación. Es una buena práctica utilizar resistencias para mantener la cantidad correcta de energía para los LEDs. De lo contrario podrían soplar los LEDs. No es recomendable para hacer este proyecto sin resistencias.

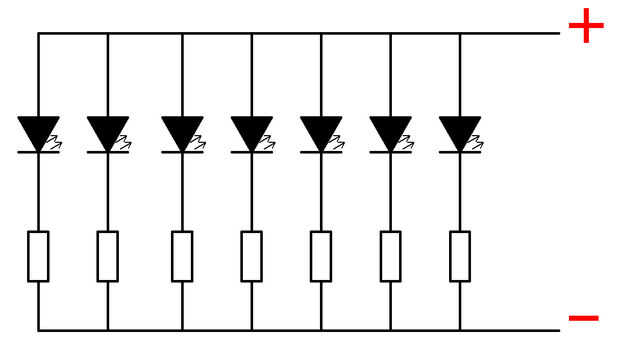

Este esquema muestra 7 LEDs.  Los LEDs son de diseño paralelo con una resistencia de 100ohms. El LED será muy brillante con 100ohms.

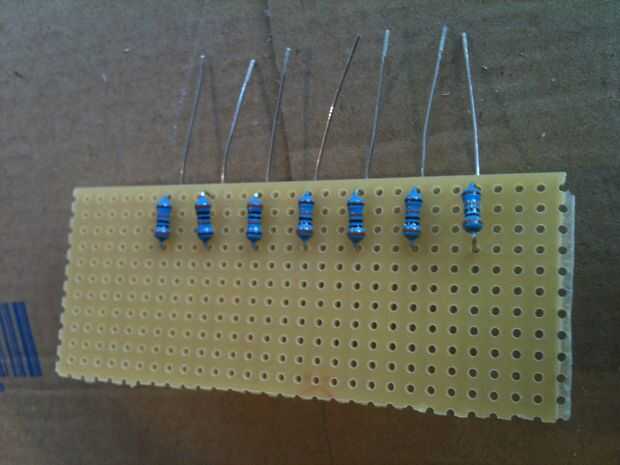

Tomar la pieza del circuito y colocar las resistencias como esta imagen. No importa que manera colocar las resistencias.  Todos los componentes se colocan en el lado no cobre. Todos de soldadura se realiza en el lado de cobre. El cobre ayuda a la soldadura se adhiere a la placa de circuito.

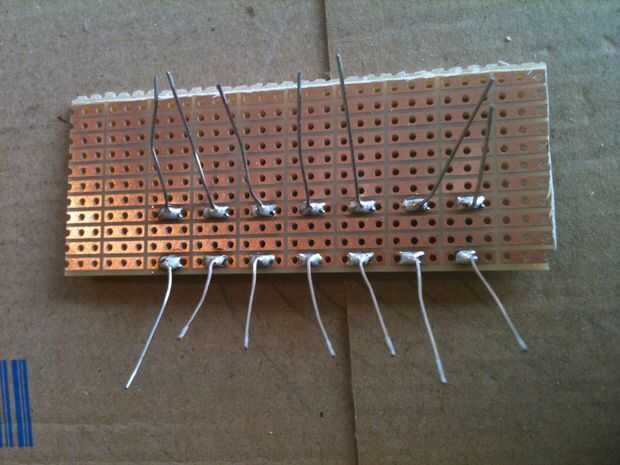

La soldadura en la parte de atrás teniendo cuidado de soldadura a esa tira de cobre solamente.

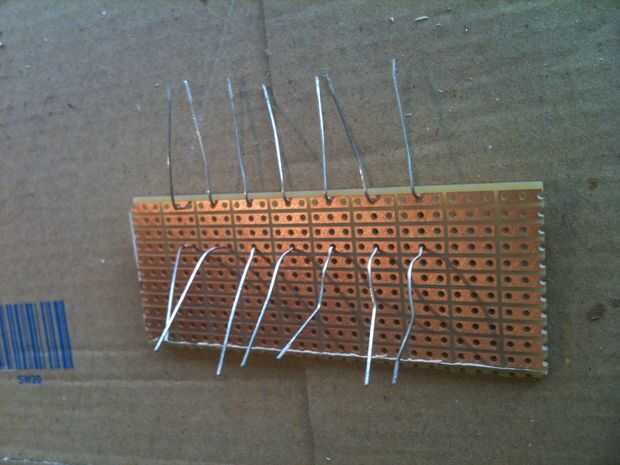

Recorte cualquier exceso de las resistencias dejando una unión soldada limpiarla agradable.

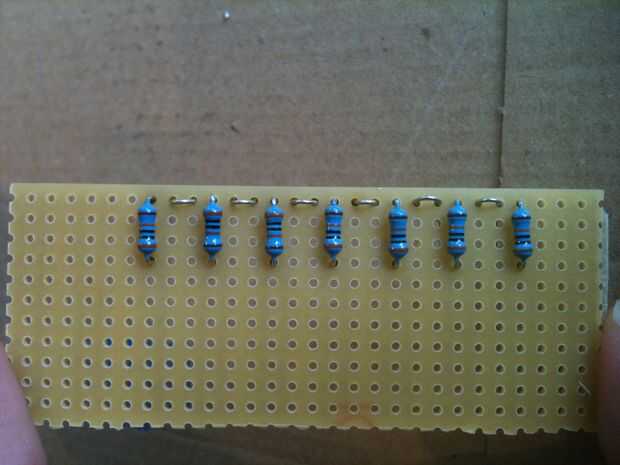

En esta foto puedes ver que he añadido un alambre adicional para conectar las resistencias en paralelo.
