Paso 2: Construcción de cuatro canales relé SolidState: el PCB
Usted encontrará una amplia instrucción sobre lo que funciona en otro tutorial aquí.
Si haces tu propio PCB, asegúrese de dejar algunos cobre alrededor del pins 1 3 y 4 como que ayuda en la refrigeración.

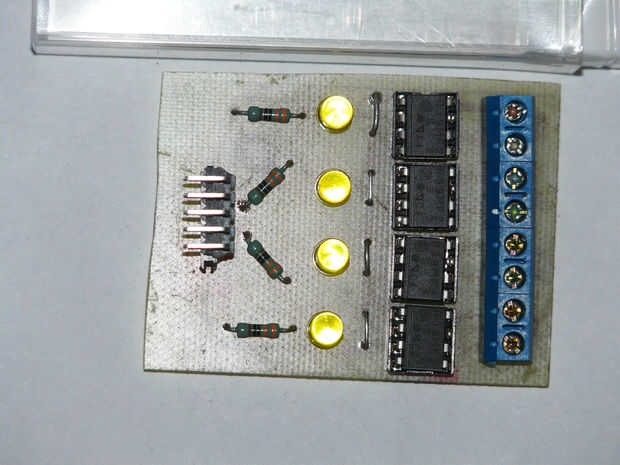

Tablero con componentes de montaje es bastante auto explicativo, basta ver la polaridad del LED.
En el lado izquierdo de la placa hay un encabezado de hembra de 5 pines: conector de 1 tierra y 4 pines de señal.
Atribuyo a que el uso de un encabezado de macho ángulo de 90 grados. Un ángulo porque he puesto todo el tablero en una pequeña caja de plástico que no permitirá una cabecera recta.
En el lado derecho están los 4 interruptores de red de AC. Estos funcionan como interruptores regulares por lo que deben estar en serie con la carga quiere cambiar.
La red snubber (el resistor de 100 ohm y 100nF en serie) no se encuentra en el PCB. Estos se conectan en el interruptor de contacto de SSR que se conecta a la carga.
Un sitio web informativo sobre de SSR puede encontrarse aquí.
