Paso 15: Montar el extremo izquierdo de la X axis(motor end)
Paso 1. Montar la tuerca del eje z.
M3 x 16mm tornillo x 4 no. 23
M3 lavadora x 4 Nº 7
Tuerca del eje z x 1 No.17
Izquierda con placa inferior x 1 No.A18

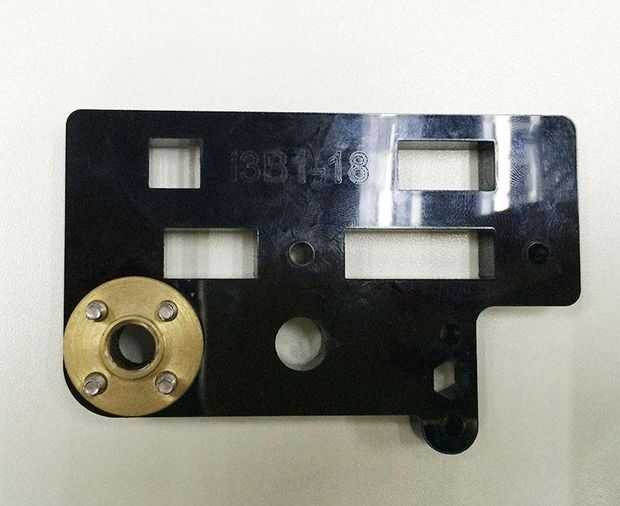

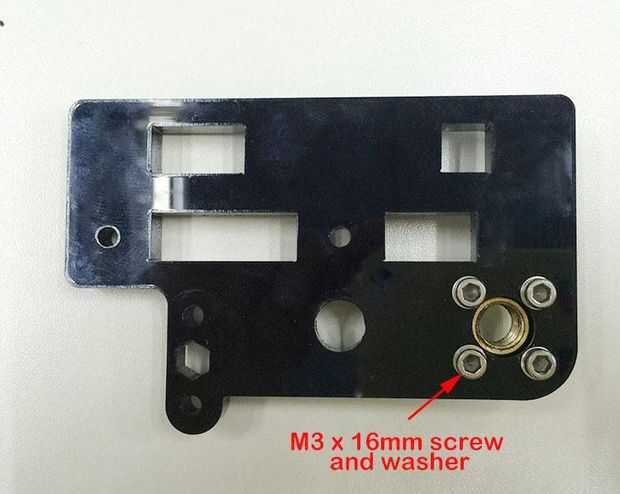

Monte la tuerca Z en A 18 de abajo hacia arriba, fijar con M3 x 16mm tornillo y
Arandela m3.
Paso 2. Montar el gatillo de tope.
M3 x 30mm tornillo x 2 no. 26
M3 x 50 tornillo x 1 No.28
M3 hexagonal Tuerca x 4 Nº 12
No.34 de primavera x 1
Tope soporte x 1 No.A21
Tope soporte x 1 No.A22

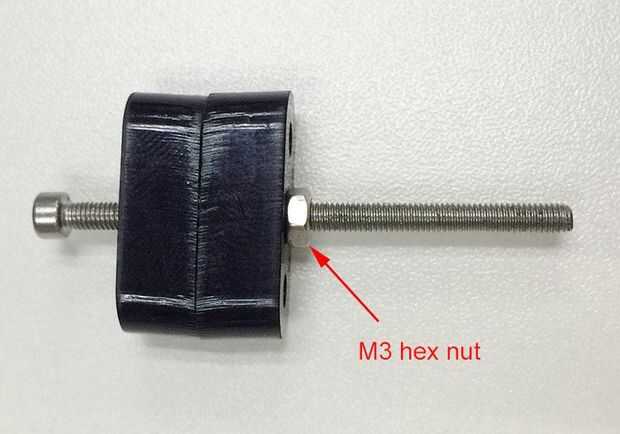

1. Enrosque una tuerca hexagonal M3 y el M3 x 50 tornillo.

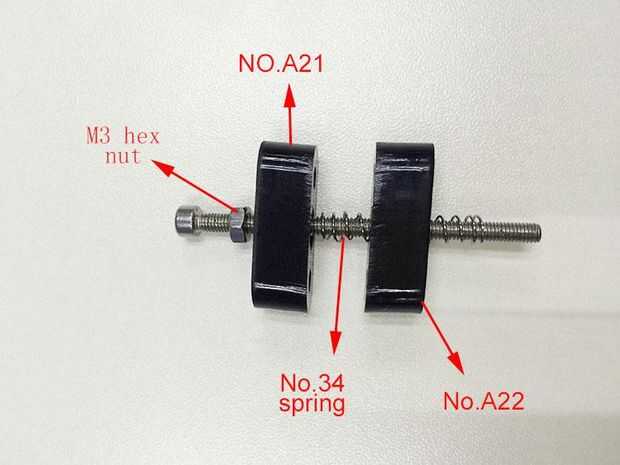

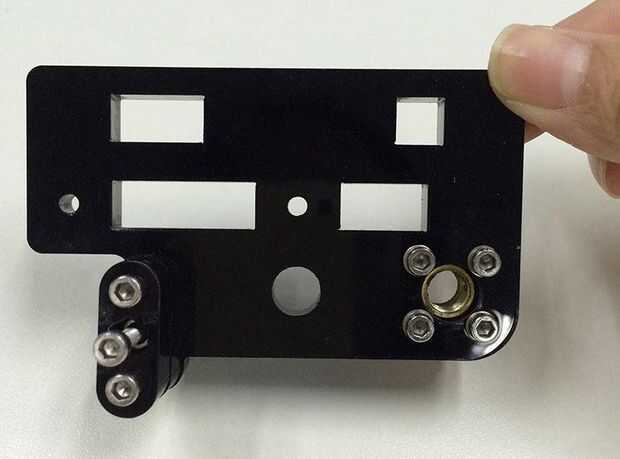

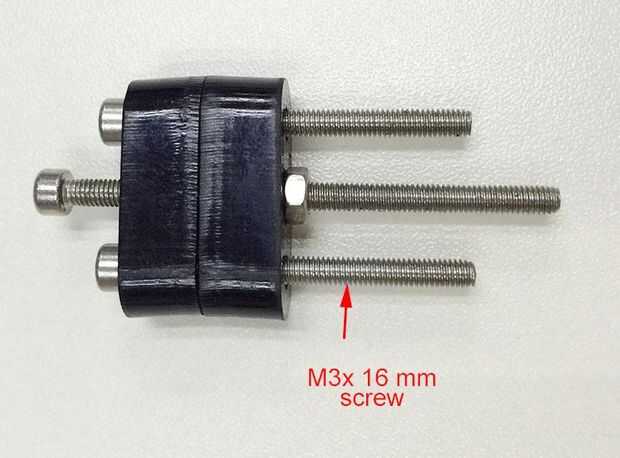

2. la A22 a M3 x 50 tornillo del hilo de rosca. 3. Enrosque la primavera a la M3 x 50 tornillo por el agujero de la A22. 4. Atornille la tuerca hexagonal de otro M3 M3 x 50 tornillo, comprimir el resorte en el orificio, es necesario utilizar la fuerza. 5. A21 a la M3 x 50 tornillo del hilo de rosca, coloque a A22 y luego montar la izquierda teniendo la placa inferior (No.A18). 6. Fije para arriba con dos M3 x 30mm tornillos y tuercas M3.
Paso 3. Montar el tope
M2.5 x 16mm tornillo x 2 no. 20
M2.5 Tuerca hexagonal x 2 Nº 11
Tope x 1 No.52
Izquierda con placa superior x 1 No.A17

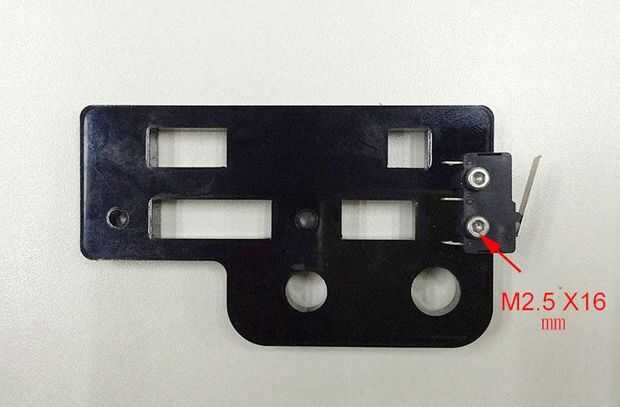

Montar el tope a la izquierda teniendo la placa superior con los dos M2.5 x 16mm tornillo y
Tuerca hexagonal m2.5

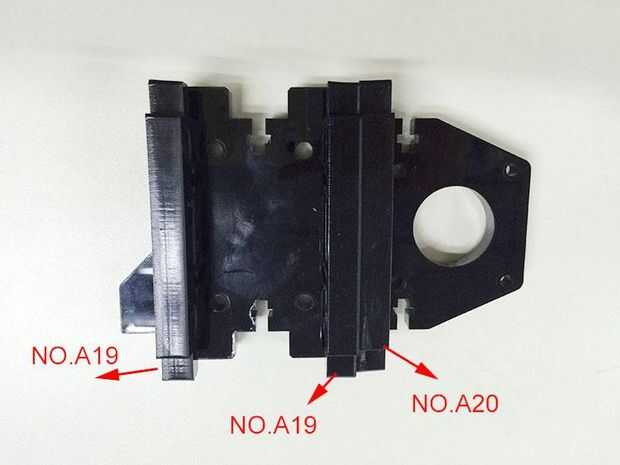

Paso 4. Monte el extremo izquierdo X juntos
M3 x 16mm tornillo x 8 no. 23
Plaza de m3 tuerca x 8 Nº 16
X titular motor x 1 No.A 16
X eje Portacañas (izquierda) x 2 No.A 19
X titular de la cinta del eje x 1 No.A 20
Paso 5 Fije el cojinete linear SCS8LUU.
lineal con SCS8LUU x 1 Nº 37
M4x16mm tornillo x 4 no. 30
M3 x 16mm tornillo x 4 no. 23
Plaza de m3 tuerca x 4 Nº 16

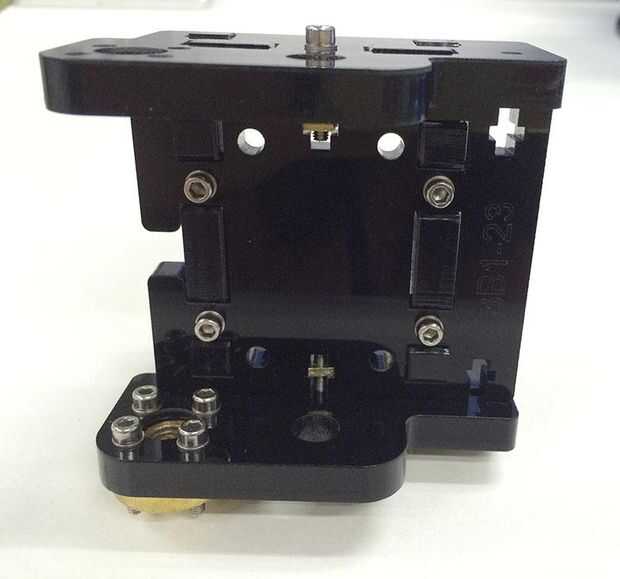

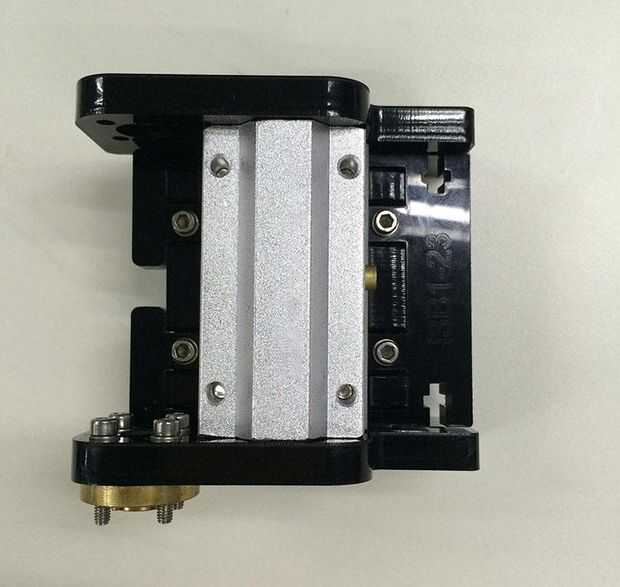

Montar el SCS8LUU en X motor soporte con 4 tornillos M4x16mm. Y fijar la placa superior e inferior con M3 x 16mm tornillo y tuerca cuadrada M3.
