Construcción de instrucciones de Geeetech Prusa I3 X (16 / 28 paso)

Paso 16: Montar el extremo derecho del eje X. (X intermedia)

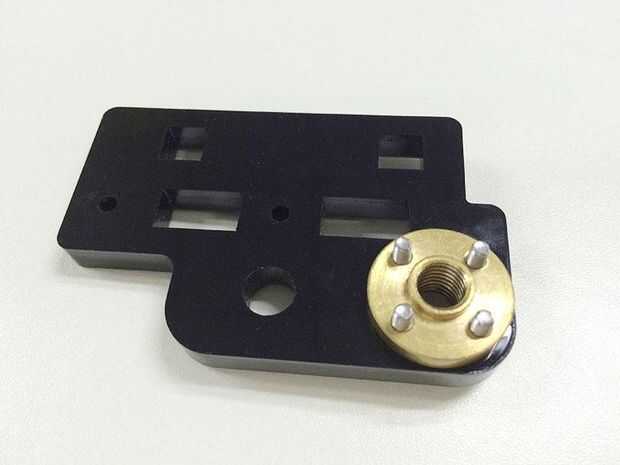

Paso 1. Montar la tuerca de eje de Z en A24

Nombre de la pieza requerida número parte ID M3 x 16mm tornillo x 4 no. 23

M3 lavadora x 4 Nº 7

Tuerca del eje z x 1 No.17

Derecho del cojinete superior e inferior placa x 1 No.A24

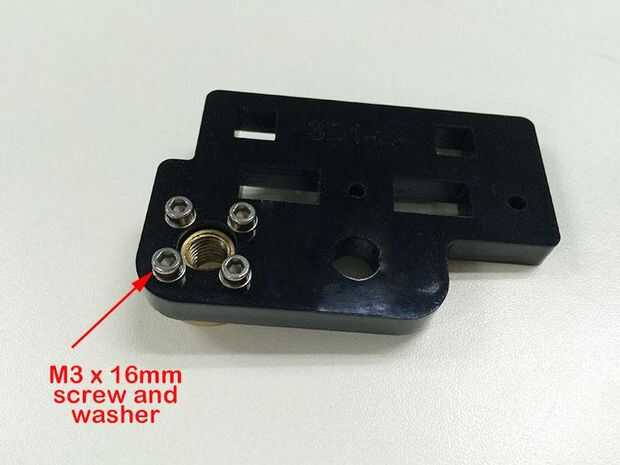

Montar la tuerca de eje de Z en A24 con 4 M3 x 16mm tornillo y arandela M3.

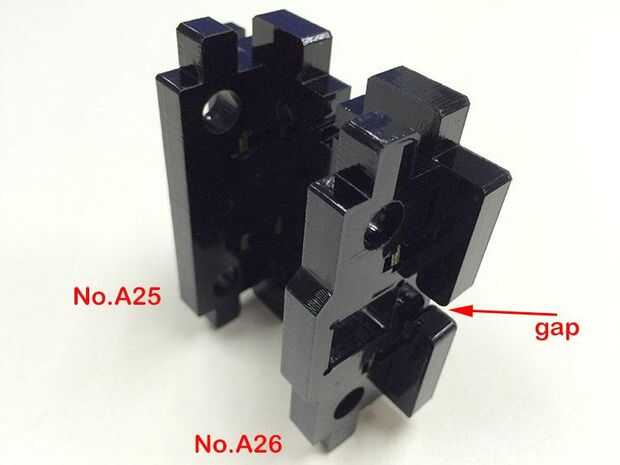

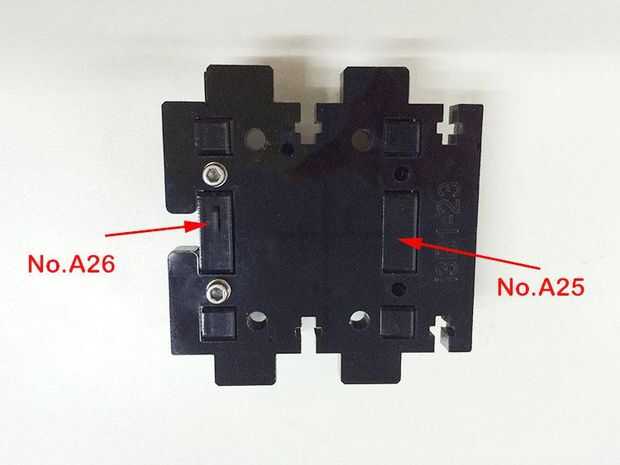

Paso 2. Monte A25 y A26 en A23

M3 x 16mm tornillo x 4 no. 23
Plaza de m3 tuerca x 4 Nº 16

Soporte de cojinete derecho x 1 No.A23

X eje barra holder(right) x 1 No.A25

X titular de soporte de rueda motriz eje x 1 No.A26

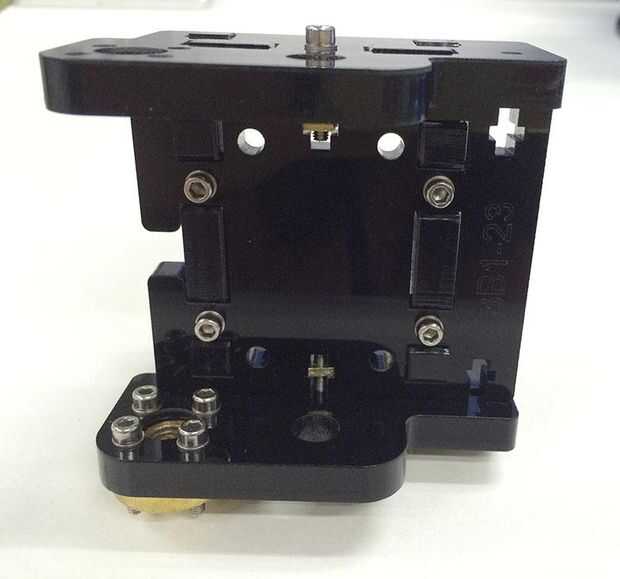

Paso 3. Monte la derecha teniendo la placa superior e inferior.

M3 x 16mm tornillo x 4 no. 23
Plaza de m3 tuerca x 4 Nº 16

Derecho del cojinete superior e inferior placa x 1 No.A24

Paso 4. Fijar el cojinete linear SCS8LUU.

lineal con SCS8LUU x 1 Nº 37
M4x16mm tornillo x 4 no. 30

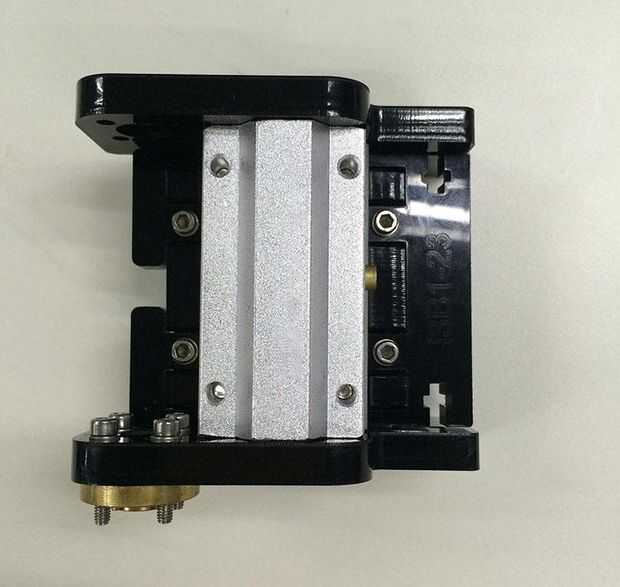

Monte la SCS8LUU en derecho teniendo soporte con 4 tornillos M4x16mm.
