Paso 18: Asamblea del transporte único de extrusión
M3 x tornillo 16mm x 6 No.23
Tuerca cuadrada m3 x 6 No.16
Arandela m3 x 10 No.7
Tornillo M3x12mm x 2 No.22
Tuerca hexagonal m3 x 2 No.12
montaje de correa x 1 No.41
Eje con plato x 1 No.A 29 x
No.A30 soporte x 1 de extrusión
soporte extrusora x 2 No.A31
Cojinete Linear SCS8UU x 3 No.36
M4x16mm tornillo x 12 no. 30
Estirador x 1 Nº 61
M4x12mm tornillo x 1 No.29

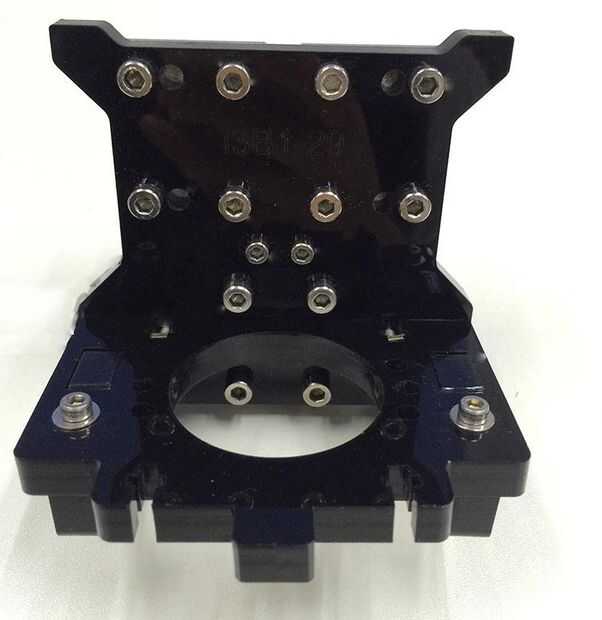

Paso 1. Montaje el montaje de la correa en la parte posterior del eje X con la placa de apoyo (No.A 29) con 2 tornillos M3x12mm y bloquear con la tuerca hexagonal M3.
Paso 2 Instale el 3 Linear del SCS8UU del cojinete en la parte posterior del eje X con la placa de apoyo (No.A 29) con los tornillos de M4x16mm. Paso 3. Montar el soporte de la 2 extrusora (No.A31) bajo la Bracket(No.A30) de la extrusora con 2 M3 x 16mm tornillo y tuerca cuadrada M3. Paso 4. Conecte el estirador Bracket(No.A30) a X eje cojinete placa de soporte (No.A 29) con 2 M3 x 16mm tornillo y tuerca cuadrada M3. Paso 5. El estirador del hilo de rosca en el soporte y fijarlo para arriba con 2 tornillos M4x12mm.
