Paso 19: Rueda motriz de la correa de X
Soporte de rueda de tracción x 1 No.40
624zz rodamiento de bolas x 2 No.35
Tornillo de x50mm m3 x 3 No.28
M4 x 25mm tornillo x 2 No.31
Tuerca M4 x 2 No.16
tuerca de mariposa x 1 No.42

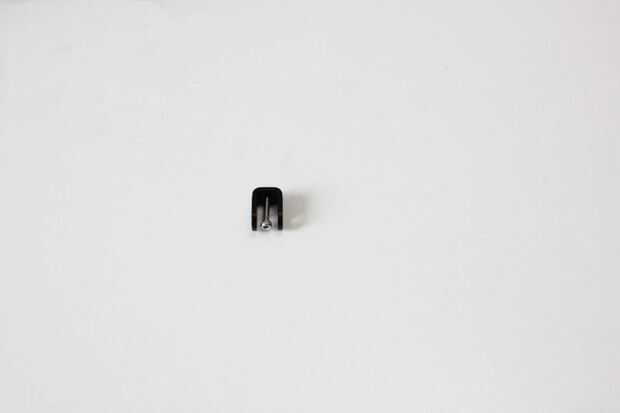

Paso 1. Hilo de rosca M3 x 50 tornillo a través del soporte de cojinete.

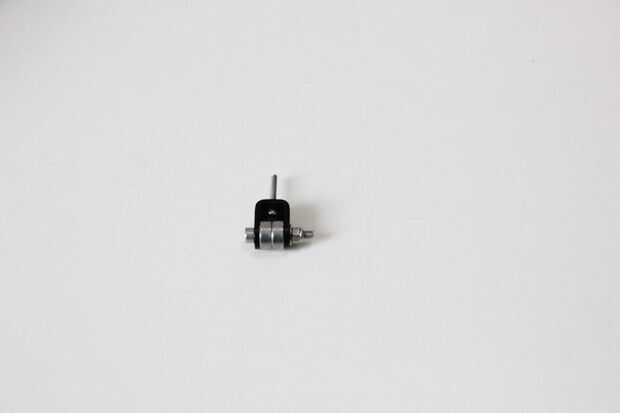

Step2. Poner el M4 x25 tornillo a través de los orificios con los dos rodamientos de 624ZZ en el medio. Fije el otro extremo con una tuerca M4. Puede que necesite una llave para apretar la tuerca de bloqueo.
Paso 3. Montar el soporte de cojinete montado en el extremo derecho del eje de X más adelante cuando monte la correa. Y el tornillo con una tuerca mariposa.
* Por favor, deje suficiente espacio para que la banda entre el rodamiento y el tornillo.
