Paso 20: Montar el eje X junto y añadir el cinturón
L430mm varilla lisa x 2 No.2
anillo de bloqueo x 2 No.32
X eje de defensa x 2 No.A27

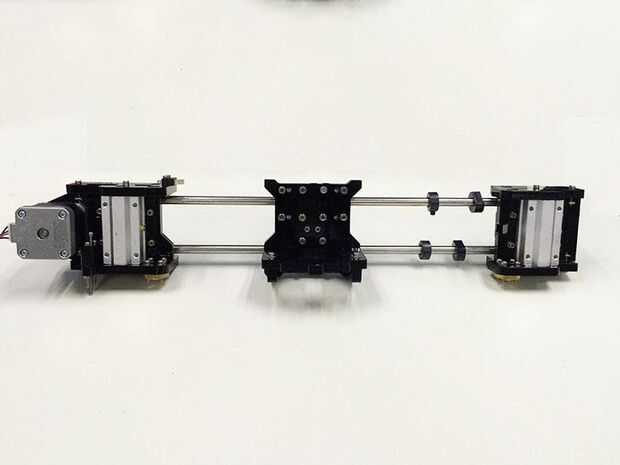

Paso 1. Uno de los extremos de la varilla lisa del hilo de rosca en el orificio en el extremo izquierdo de X.
Paso 2. Seguir la barra del hilo de rosca en el Linear del cojinete en la parte posterior de la extrusora. Nota el dirctions, (mira el video)
Paso 3. El anillo de sujeción en el seprately dos barras del hilo de rosca y tornillo para arriba más adelante. Paso 4. Enrosque el eje X Fender en la dos barras seprately.
Paso 5. Enrosque el extremo derecho de la X al otro extremo de la varilla.
Añadir el cinturón
Correa dentada x 1 No.39
Tornillo de x8mm m3 x 1 No.21
Arandela m3 x 1 No.7
Paso 1. Perforar un agujero M2.5 en un extremo de la correa (el agujero puede ser el diámetro del tornillo M2.5 a perforar en su lugar, dejar suficiente margen)

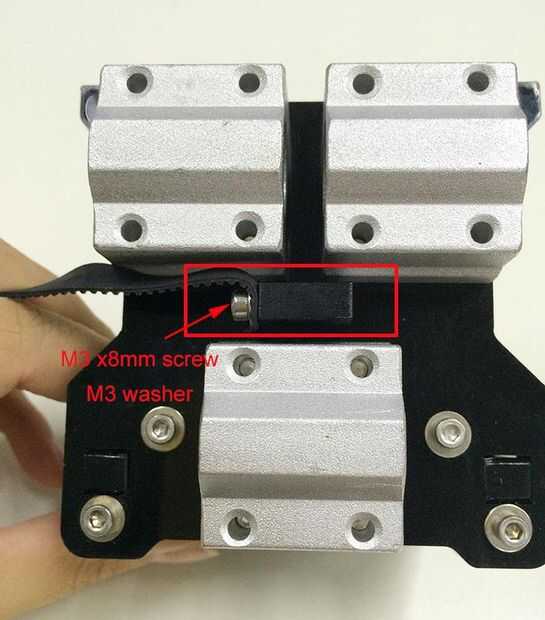

Step2. Fijar la cinta en un lado de la correa-montaje con un M3 x 8 tornillo y arandela. Paso 3. Pase la correa alrededor de la polea en el motor y el cojinete de bolas de 624zz que hemos reunido ahora.
* Consejos:
NO se apresure a perforar el segundo orificio ahora, no estamos seguros acerca de la longitud de la correa es necesaria hasta montamos el eje X de la impresora.
2. Afloje la tuerca de ala intermedia Y al apretar la correa sobre el montaje de la correa Y [no. 67] para asegurar la correa al bloque más fácil. Asegúrese de apretar la tuerca de mariposa totalmente
una vez hecho.
