Paso 21: Montar el eje X de la impresora
L322mm varilla lisa x 2 n º 1
varilla roscada 300mm x 2 No.4
Acople x 2 No.38
Montaje superior Z x 2 No.A8
M3 x tornillo 16mm x 6 No.23
Tuerca cuadrada m3 x 6 No.16
anillo de bloqueo x 2 No.32
Paso 1. Fijar los dos empalmes del motor Z por separado.
Por favor, tenga en cuenta la apertura de ambos extremos, uno es de 5mm, otra es 8mm, conecte el orificio de 5mm para el eje del motor. Atorníllelo firmemente.
Paso 2. Hilo de rosca a L322mm suaves roces en el extremo izquierdo y derecho por separado. Nota: por favor asegúrese de que los agujeros son alined, si no, usted puede perder el cojinete Linear SCS8UU un poco y puede enroscar suavemente. Paso 3. Hilo de rosca de que la varilla roscada en la tuerca de la Z, el video no mostró este paso aquí, pero usted tiene que hacer ahora.

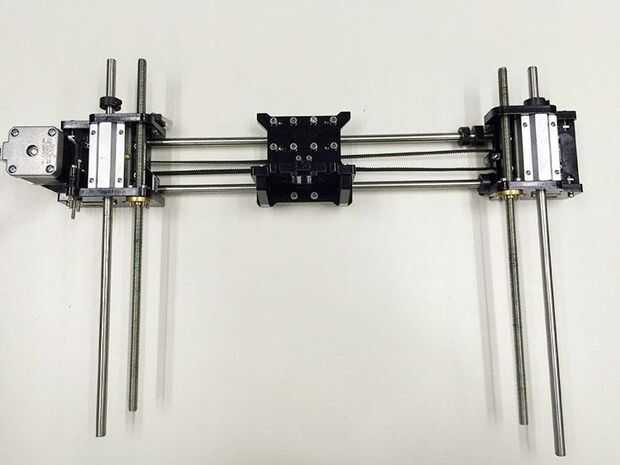

Paso 4. Montar la pieza terminada en la impresora. Ajustar los dos extremos del eje X para asegurarse de que las barras lisas y la varilla roscada del eje Z es vertical, y los dos extremos del eje X es horizontal, que es muy importante, o dificultarán el movimiento del eje Z.
Paso 5, al ajuste, puede atornillar para arriba el anillo de fijación en las varillas del eje de X. Paso 6. Enrosque los dos anillos de fijación a la barra suave del eje Z. Paso 7. Añadir el montaje superior de Z en el eje Z. Atornillar para arriba con M3 x 16mm tornillo y tuerca cuadrada M3.
