Construcción de instrucciones de Geeetech Prusa I3 X (24 / 28 paso)

Paso 24: Montar el panel LCD

No.64 de 2004 x 1 LCD

Perilla x 1 No.65

Espaciador x 4 No.50

M3 x 12mm tornillo x 4 No.22

Paso 1. Inserte al espaciador 4 orificios en el panel de LCD de adelante hacia atrás.
Paso 2. Montar la pantalla LCD en el marco principal (A1) con M3 tornillos 4 x 12mm.

Paso 3. Tornillo de la perilla. (El tornillo es interior)

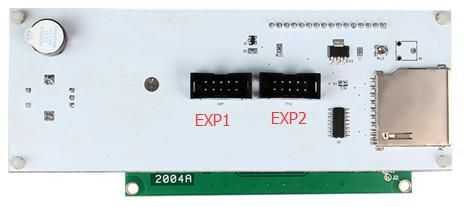

Preste atención a los dos conectores en la parte posterior de la pantalla LCD.
EXP 1 es para el lector de tarjetas SD. EXP 2 es para la exhibición de la pantalla LCD. No mezclarlas.
