Paso 27: cableado
GT2560

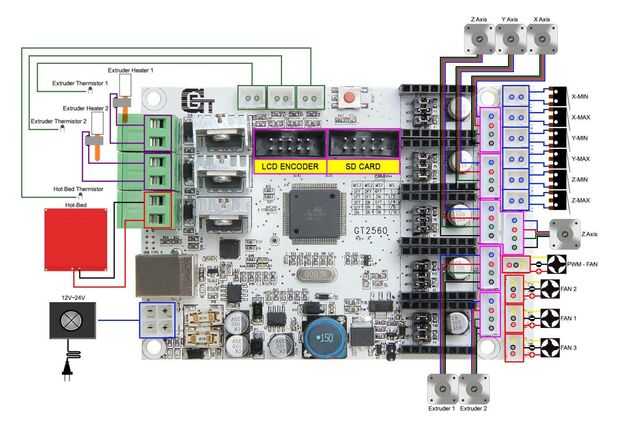

Antes de comenzar el cableado, por favor tome un vistazo a los esquemas de cableado.
Para su comodidad, los dos primeros pasos terminados por nosotros antes de enviar. Usted puede saltarlos.

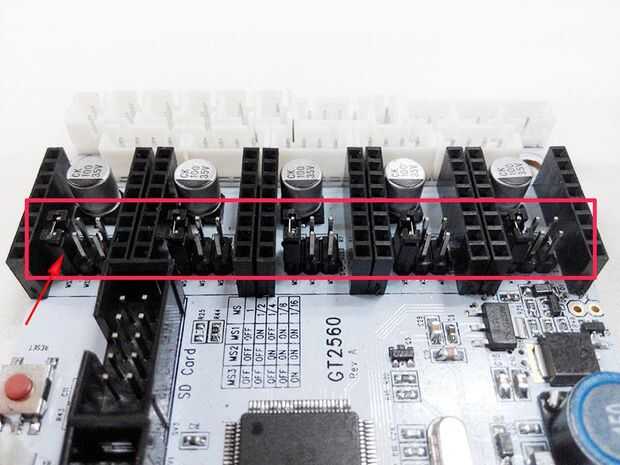

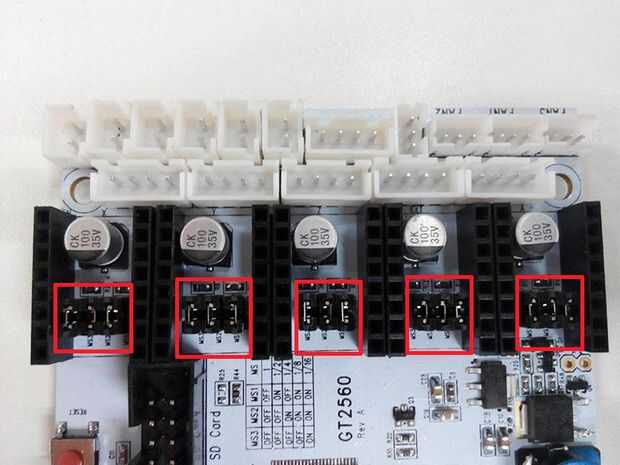

Paso 1. Compruebe el ubdivision del motor paso a paso
La subdivisión de motor paso a paso puede ser configuración de tapa puente, conecte el jumper mayúsculas (para A4988)
Si está usando DRV8825 en lugar de A4988, las cubiertas de puentes deben cambiarse como sigue:

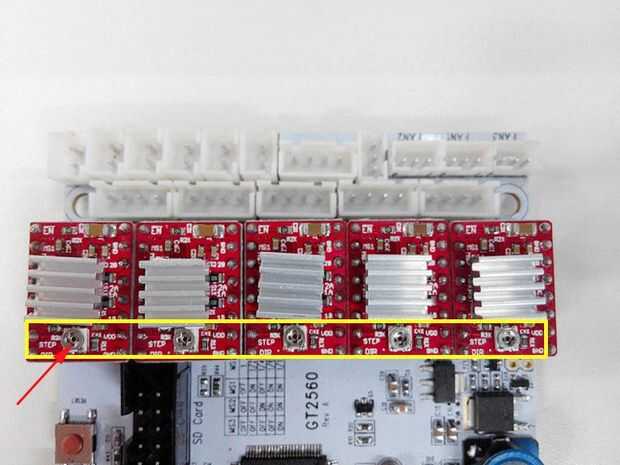

Step2. Controlador de motor paso a paso
Enchufe del A4988 5 en la ranura del controlador de motor paso a paso. Mente las indicaciones del A4988.

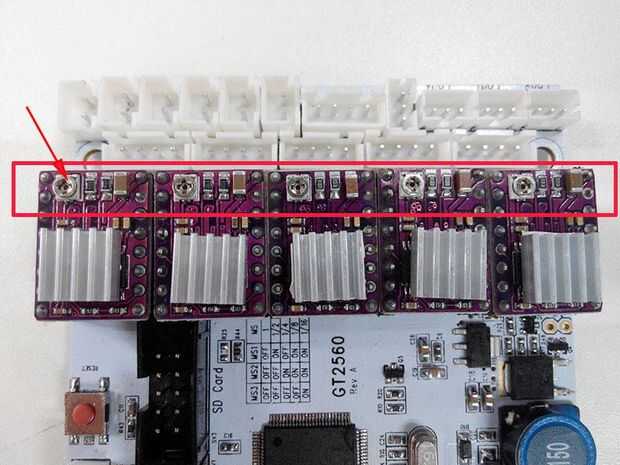

Si está usando DRV8825 en lugar de A4988, las conexiones correctas son las siguientes:

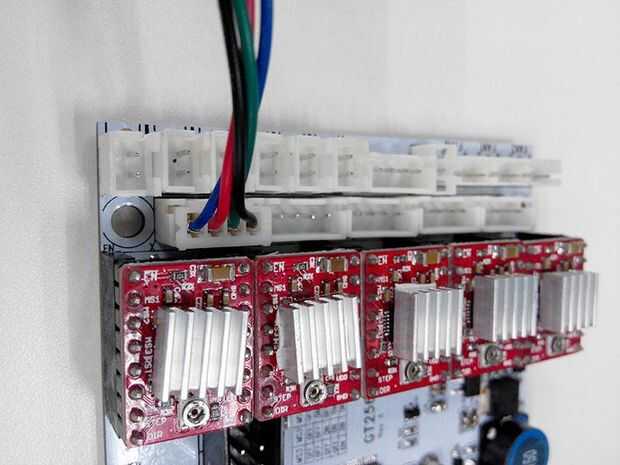

Paso 3. Conecte los cables para los motores.

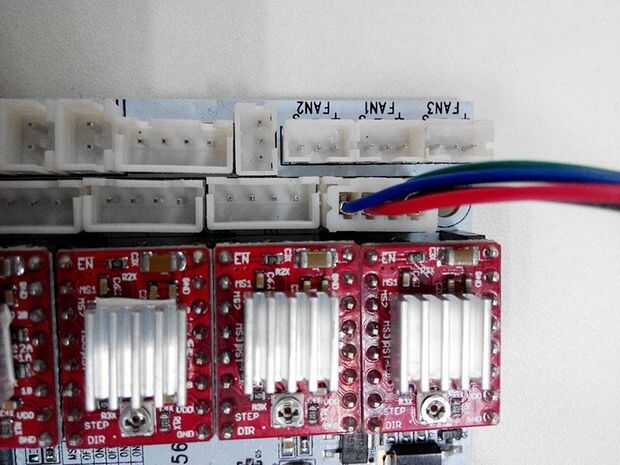

1) Conecte los cables para el motor del eje x.

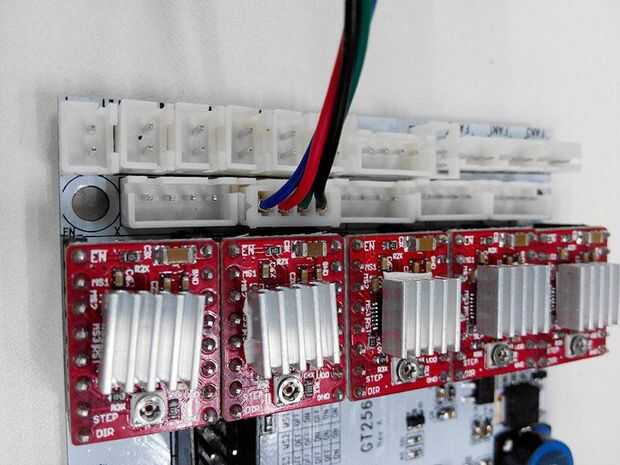

2) Conecte los cables para el motor del eje y.

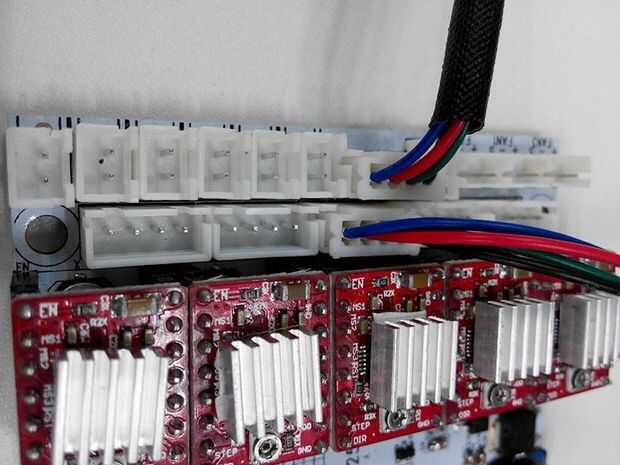

3) Conecte los cables de los motores de eje z 2.
4) conectar motores de la extrusora
Conecte el estirador 1.
Conectar extrusora 2, si está ensamblando el modelo del estirador doble Prusa X-2.
Paso4. Conecte los cables de calefacción.

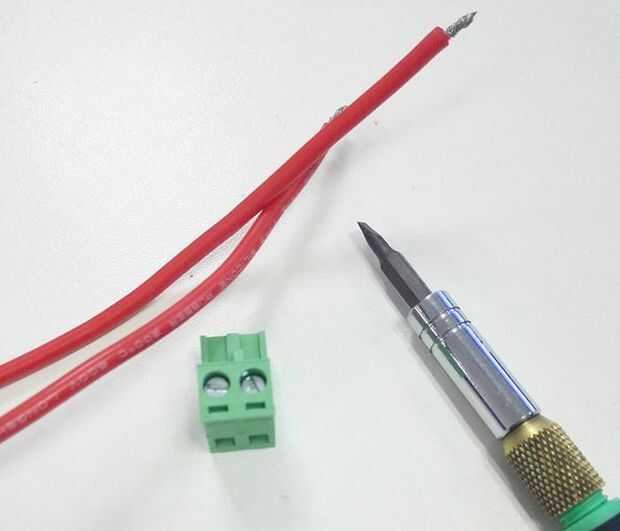

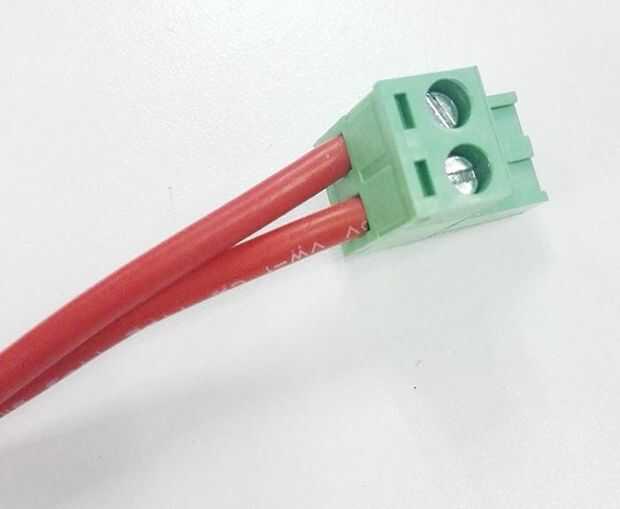

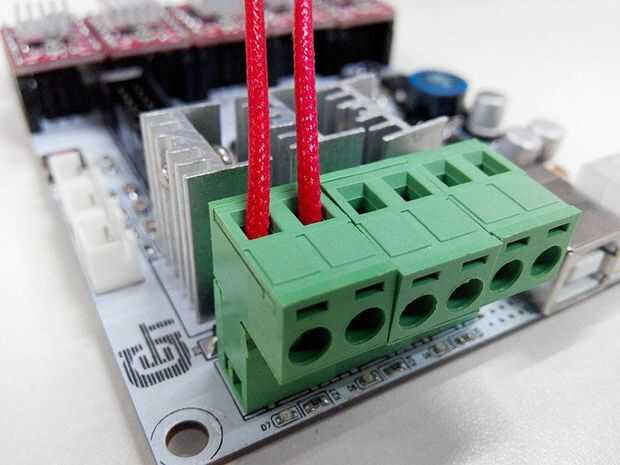

Suelto los tornillos en la terminal verde y poner los cables rojos en la ranura y atornillar para arriba.
* Hay no "+" y "-" polarityfor los alambres de la calefacción

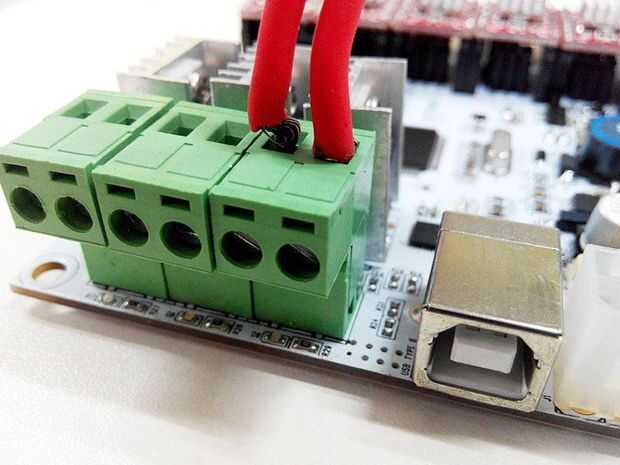

1) Conecte los cables de calefacción para heatbed.

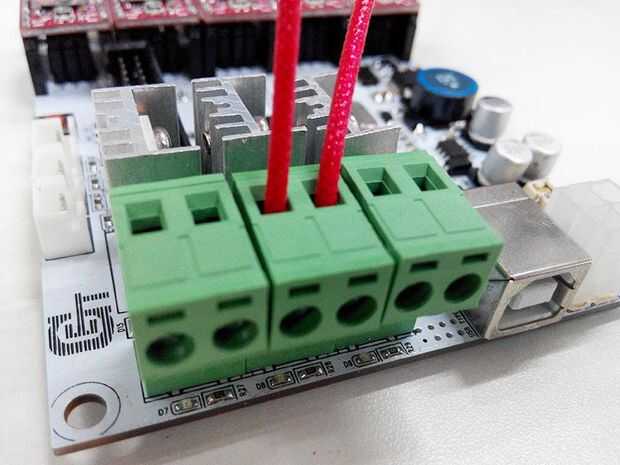

2) Conecte los cables de calefacción para extrusora de 1.
3) Conecte los cables de calefacción para el estirador 2.

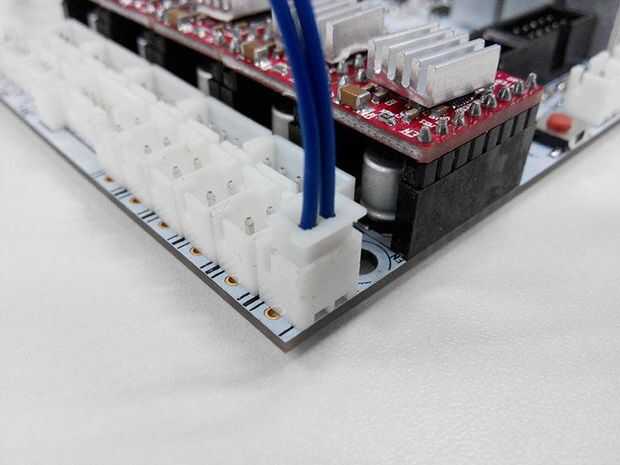

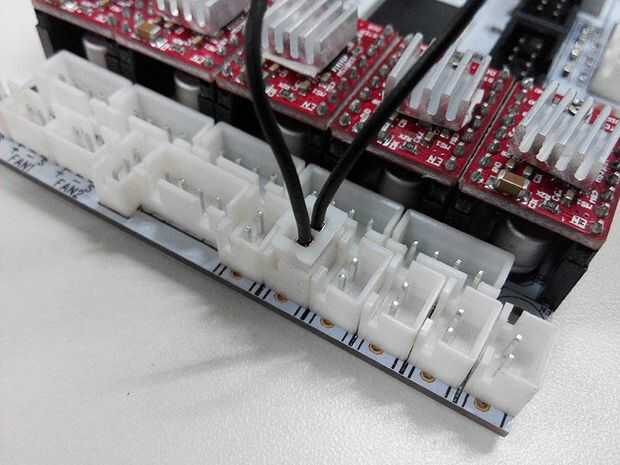

Step5. Conecte los cables de termistor.
1) Conecte los cables de termistor de heatbed.
2) Conecte los cables de termistor de extrusora de 1.
3) Conecte los cables de termistor de la extrusora 2.

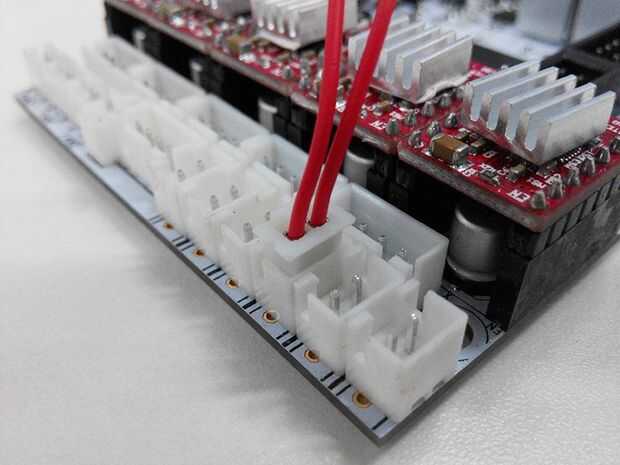

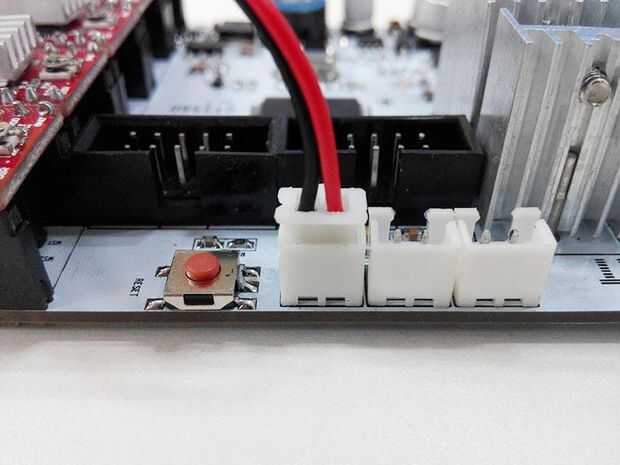

Step6. Conecte los cables de tope. * Hay no "+" y "-" polaridad de tope
1) Conecte los cables de tope del eje x en X-Min.
2) Conecte los cables de tope del eje y en Y-Min.
3) Conecte los cables de tope del eje z en Z-Min.

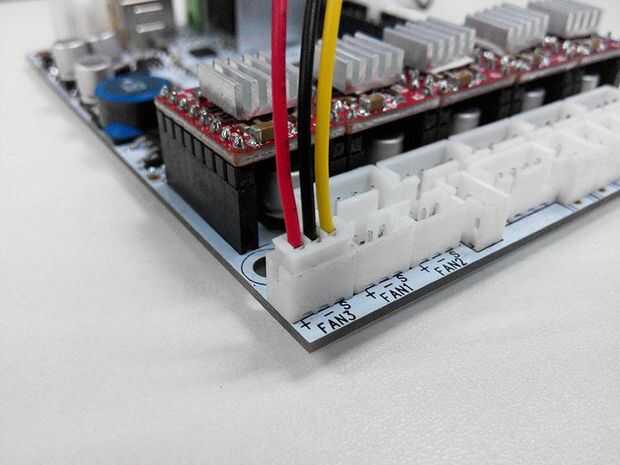

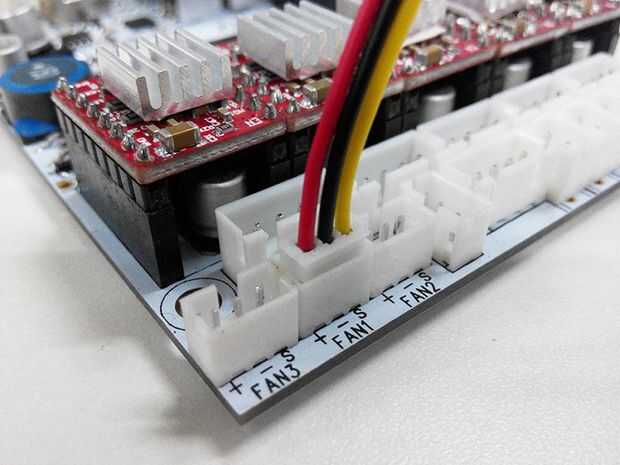

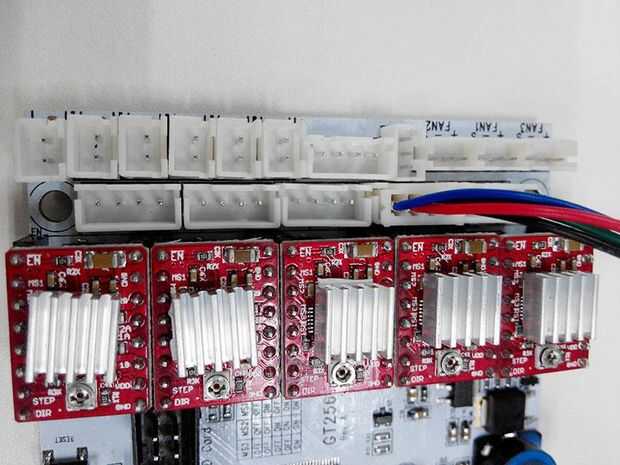

STEP7. Conecte los cables para el ventilador.
Nota el "+" y "-" polaridad para ventilador rojo: + negro:-

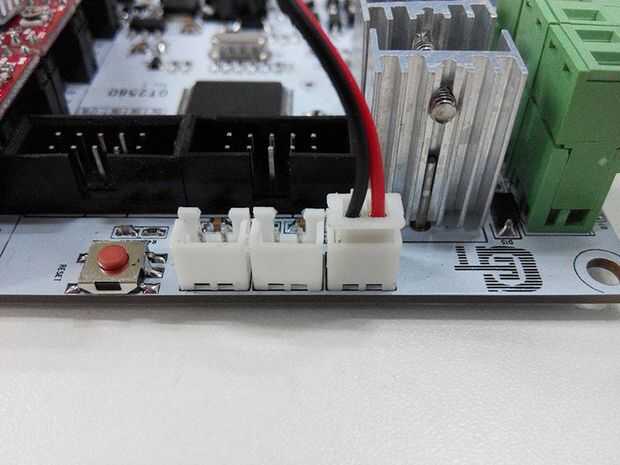

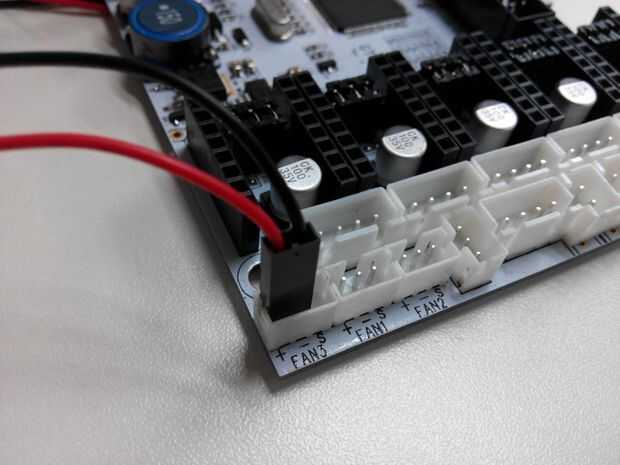

1) Conecte el ventilador para tablero de control en FAN3.
2) Conecte el ventilador para el estirador en FAN1.
Si utiliza el cable de extensión de 2 pines para el ventilador, sólo conéctelos en el + y -.

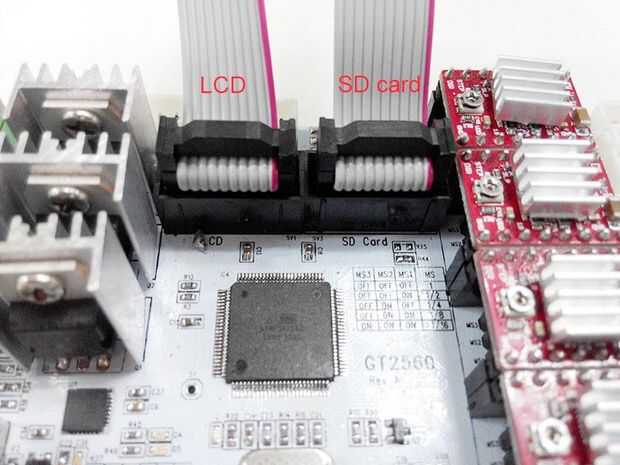

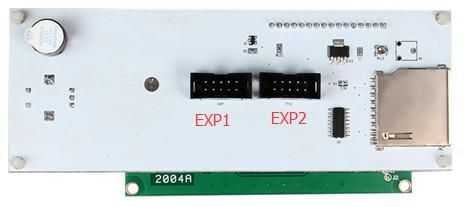

Paso8. Conecte los cables de panel LCD.
Hay dos cables, uno es para el codificador de LCD, el otro es para tarjeta SD, EXP1 a tarjeta SD EXP2 a LCD

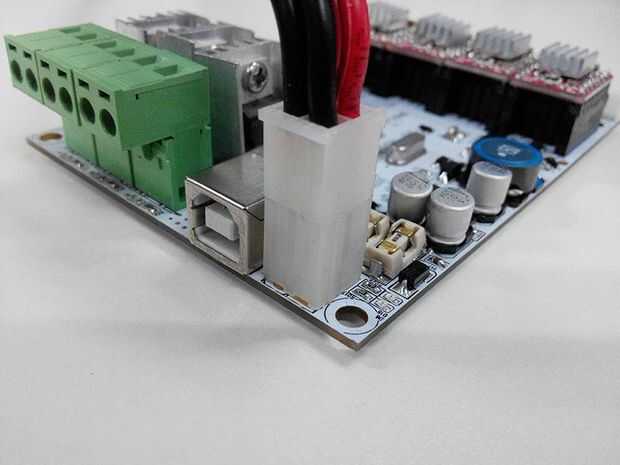

Step9. Conecte los cables de alimentación.

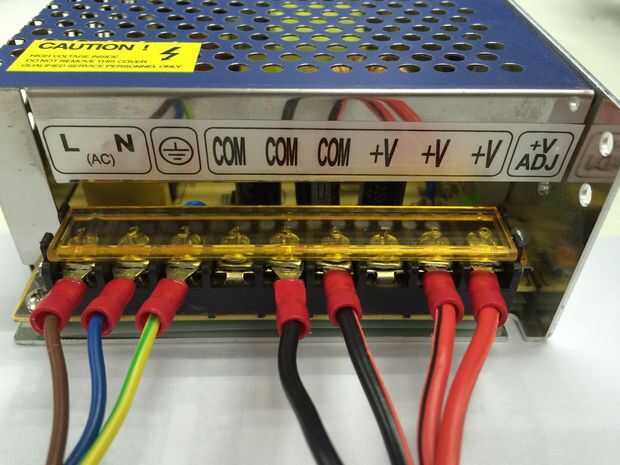

Paso 10. Conecte los cables a la fuente de alimentación.
Tenga en cuenta la correspondencia entre el color de los cables y el conector.
Brown---L
Azul---N
Amarillo---GND
Rojo-----+ V
Negro---COM
Eso es todo para el cableado del GT2560.
