Construcción de instrucciones de Geeetech Prusa I3 X (3 / 28 paso)

Paso 3: Montar las varillas roscadas de eje Y

varilla roscada mm 450 x 2 No.5

Arandela M10 x 8 No.9

Tuerca hexagonal M10 x 8 No.13

Arandela M10 x 6 No.10

Conectar defensa x 2 No.A14

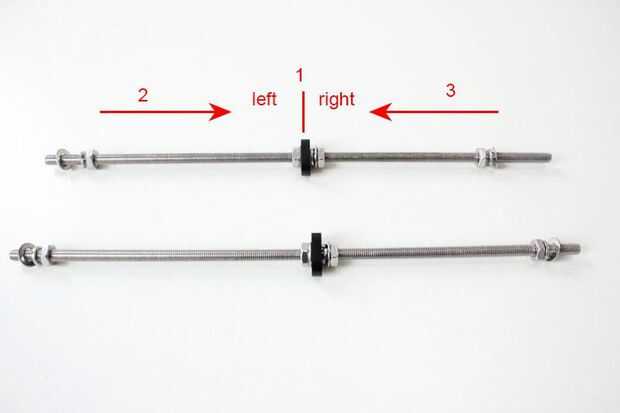

Enrosque las tuercas y arandelas en las dos varillas roscadas M10 por separado. La orden debe ser:
1) hilo de rosca del guardabarros y acrílico (placa Y placa de conexión) en el centro.

2) hilo de rosca de la M10 arandela > tuerca M10 > tuerca M10 >

3) hilo de rosca theM10 arandela < M8 arandela < tuerca M10 < tuerca M10 < M8 arandela < arandela M10 en vuelta a la derecha
