Construcción de instrucciones de Geeetech Prusa I3 X (5 / 28 paso)

Paso 5: 3 Monte el motor Y

motor paso a paso x 1 No.63

Soporte motor Y x 1 No.A13

Tornillo de x12mm m3 x 3 No.22

M3 x tornillo 16mm x 2 No.23

Tuerca cuadrada m3 x 2 No.16

Polea x 1 No.42

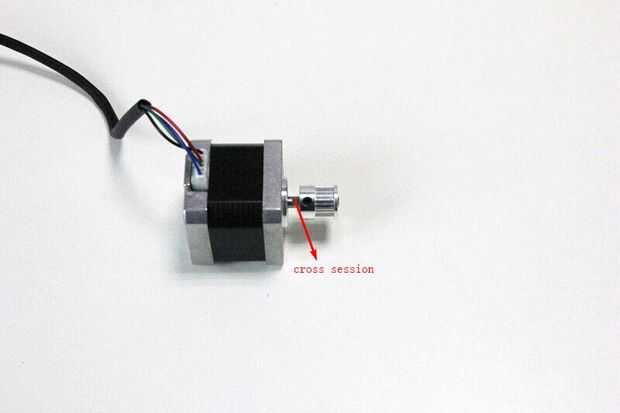

Paso 1. Montar la polea en el eje del motor, uno de los tornillos de rosca en la sección de Cruz del eje. Atorníllelo firmemente.

Step2. Luego atornille el motor en la placa del bloque con 3 M3 x 12 tornillos.

Inserte el soporte del motor en la ranura; puede que necesite usar una pequeña fuerza para ello.
Fije la placa de soporte con 2 M3 x 16 tornillos y tuerca cuadrada M3. * sea cuidadoso en caso de que el acrílico se descomponen.
