Construcción de instrucciones de Geeetech Prusa I3 X (6 / 28 paso)

Paso 6: Y correa volante

Soporte de rueda de tracción x 1 No.40

624zz rodamiento de bolas x 2 No.35

Tornillo de x20mm m3 x 3 No.24

M4 x 25mm tornillo x 2 No.31

Tuerca M4 x 2 No.16

tuerca de mariposa x 1 No.42

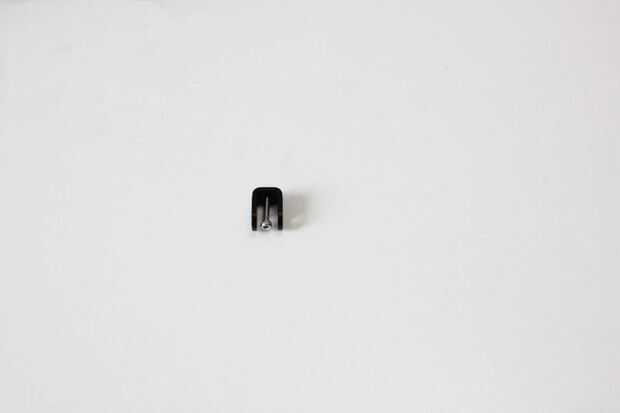

Paso 1. Hilo de rosca M3 x 20 tornillo a través del soporte de cojinete.

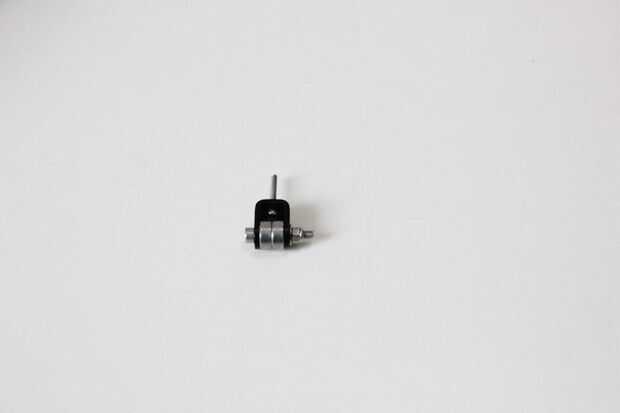

Step2. Poner el M4 x25 tornillo a través de los orificios con los dos rodamientos de 624ZZ en el medio. Fije el otro extremo con una tuerca M4. Puede que necesite una llave para apretar la tuerca de bloqueo.

Paso 3. Monte el soporte de cojinete montado en las placas de apoyo frontal. Y el tornillo con una tuerca mariposa.

* Por favor, deje suficiente espacio para que la banda entre el rodamiento y el tornillo.
