Construcción de la máquina de OpenKnit (6 / 71 paso)

Paso 6: Montar las barras estructurales

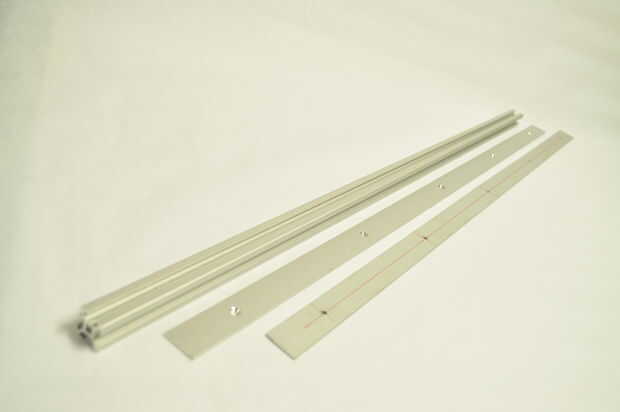

Te hace falta:

perfiles de 20 x 20
tiras de aluminio de 20 mm
3D impreso plazas (8 x 8 mm): 2020 ' tuercas
Tuercas roscadas
M3 x 7 tornillos

Preparar las tuercas del 2020:

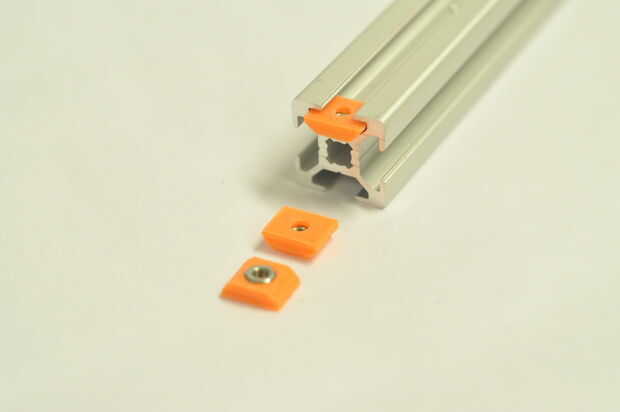

Usted necesita los cuadros impresos 3D (8 x 8 mm) y roscado de tuercas, cinco por cada tira. Coloque las tuercas en las partes 3D impresas.

Deslice las tuercas de la barra de perfil

Vea la foto. Alinee las tuercas con los agujeros en la tira de aluminio.

Cerrar la parte superior de la barra

Utilizando el M3 tornillos.

Repita el procedimiento en la parte inferior

Deslice en cinco tuercas 2020, cerca de la Asamblea con una tira de aluminio.

Repita este procedimiento con la otra barra de Perfil de 2020
