ESTÁIS AVISADOS.

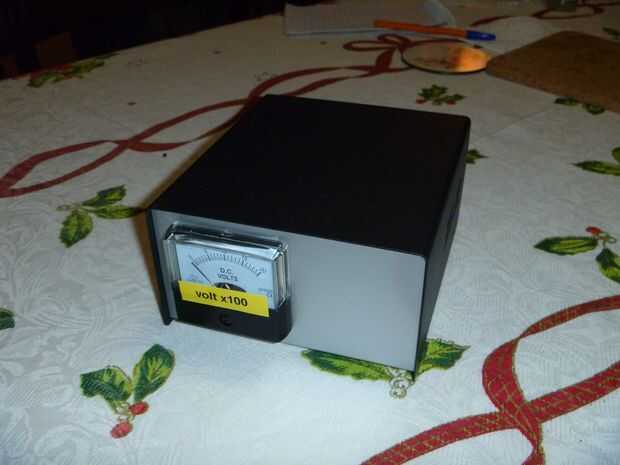

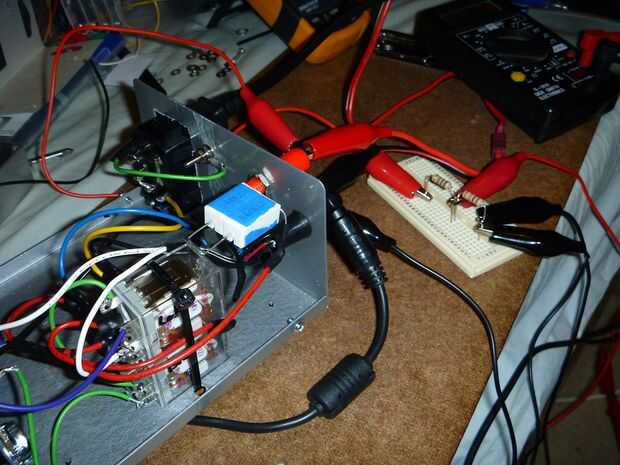

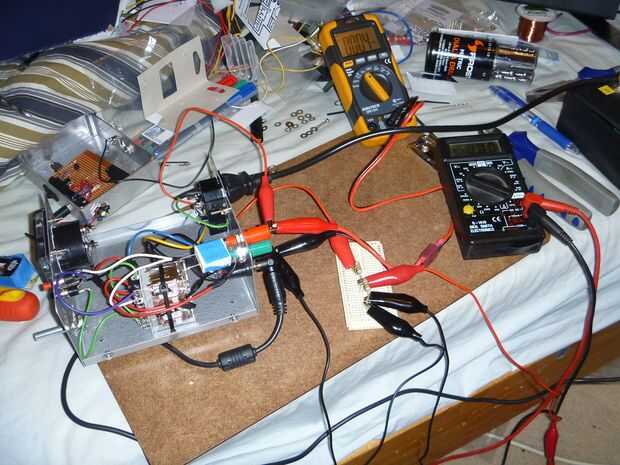

Se trata de MK II de mi cargador de banco de condensador de cámara.
Tenga en cuenta este es mi primer instructible (o como em llamo destructibles) de ahí que sea en formato de doco. Trató de grabar en video pero molesto estabilización de la imagen hizo el suelo posterior bamboleo alrededor mientras trabajaba en el recinto.
Especificaciones
-Salida de voltaje: 240 v DC
-Salida de corriente: 20mA ~
-Charging máximo voltaje: aprox. 280 voltios
-Banco de capacitores Max tamaño: infinito, esto es debido al uso de resistencias de limitación actuales. Principal factor limitante es su paciencia.
Originalmente se suponía tener apagado automático pero porque omití un condensador de la salida del puente rectificador había demasiada onda corriente en el circuito. En cambio había incorporado un enchufe mono de 3.5mm para conectar a un monitor externo para cuando finalmente obtener para añadir la salida del condensador de filtrado.
El cargador a partir de la escritura de este artículo es todavía un trabajo en progreso debido a cambiar de planes antes de Navidad.
Todo:

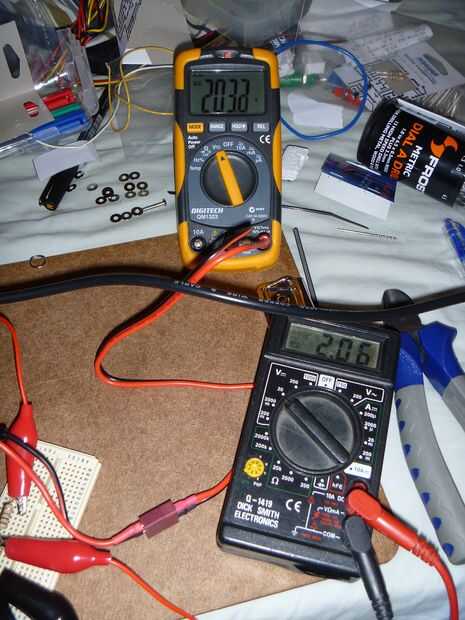

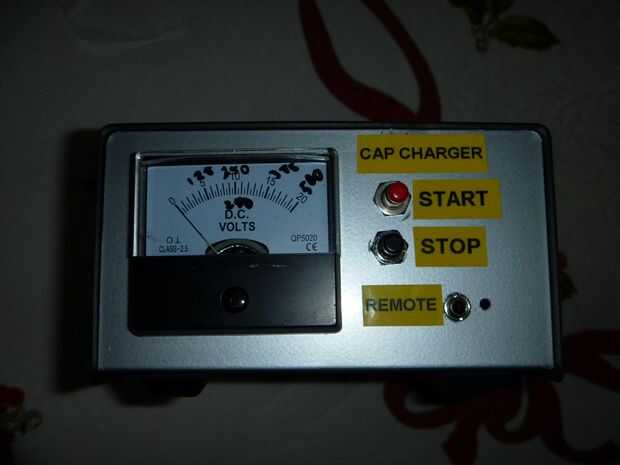

-Instale el divisor de tensión de 250K (-/ \ / \ / 240k \ / \ / \---/ \ / \ / \ 10k / \ / \ / \---) que ampliará la gama de salida de 0-500vdc a 0-20vdc para el medidor de panel.
-Añadir indicadores de "Encendido" y "Carga" para evitar sorpresas de alto voltaje.

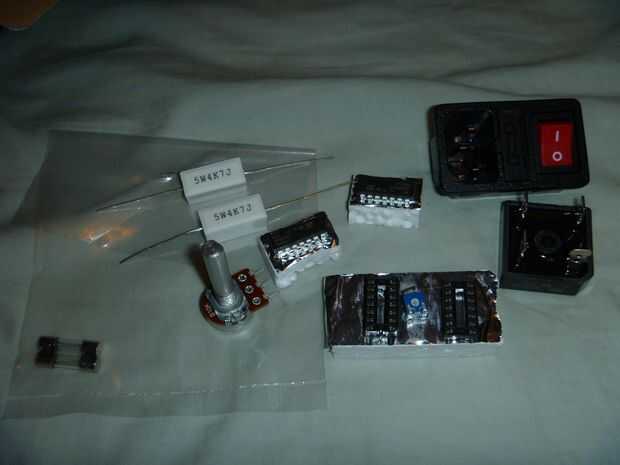

BoM (Bill del material)
Todas las piezas provienen de mi local Jaycar :)
-1 x 35A 400V puente rectificador
-resistencias 2 x 4 k 7 5w alambre herida (limitación de corriente de 20mA)

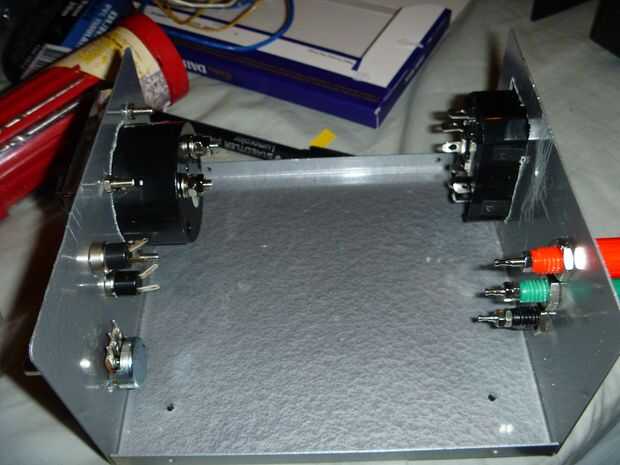

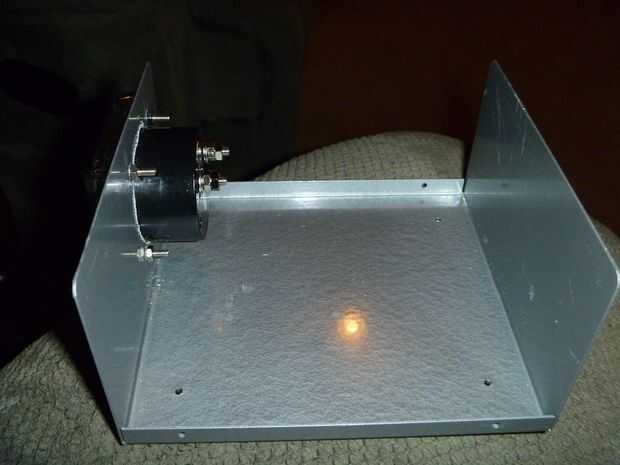

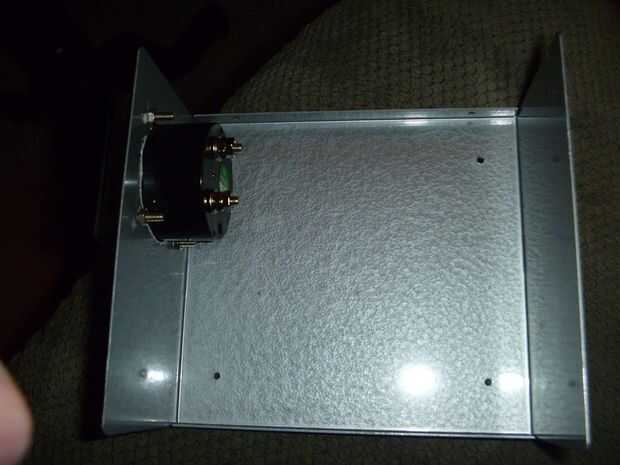

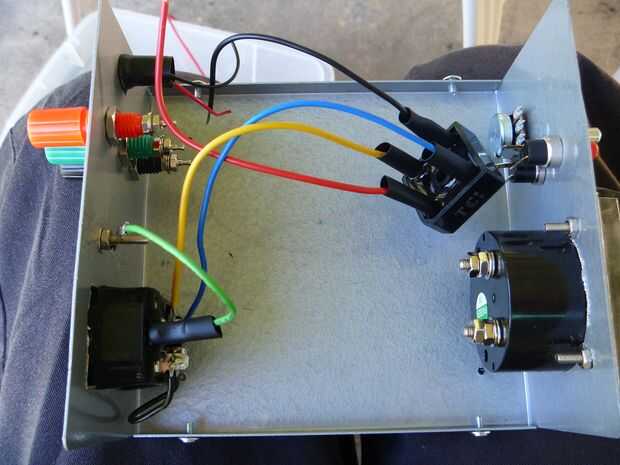

-Recinto

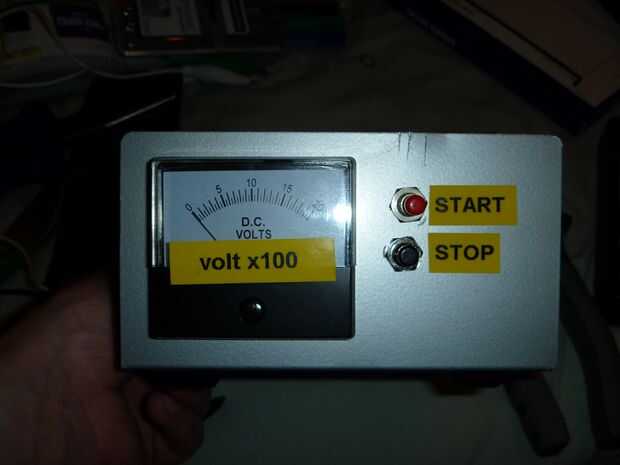

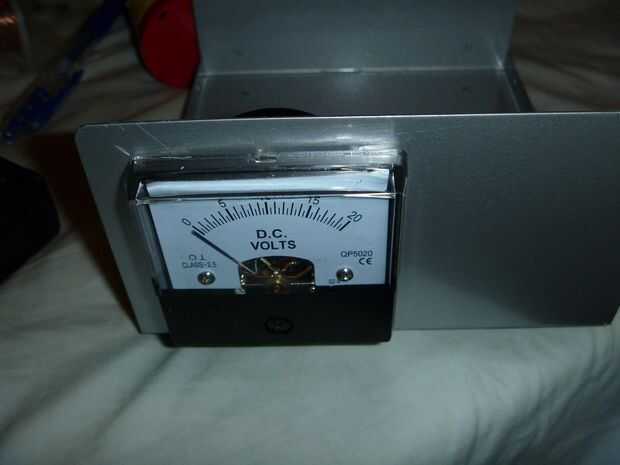

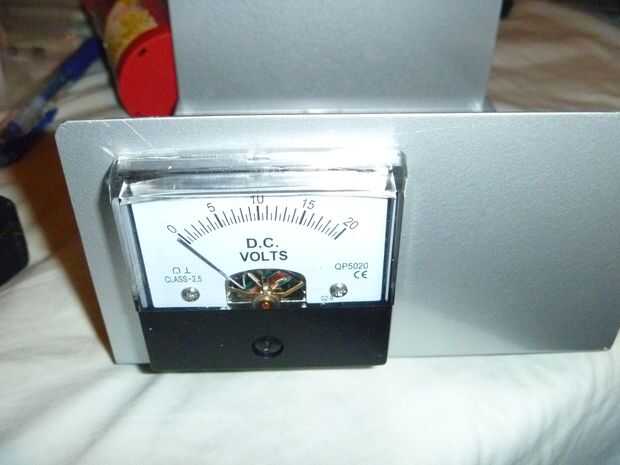

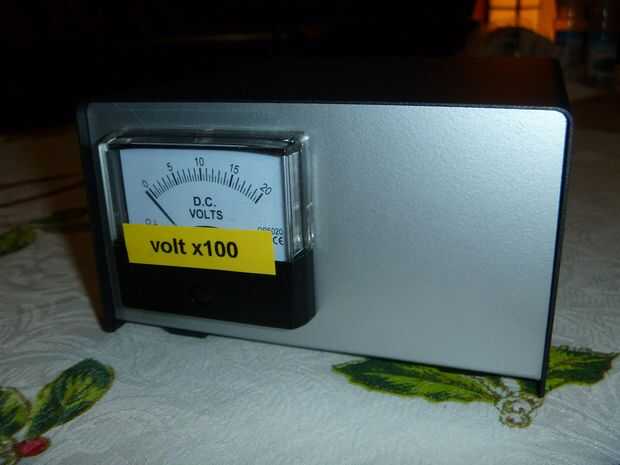

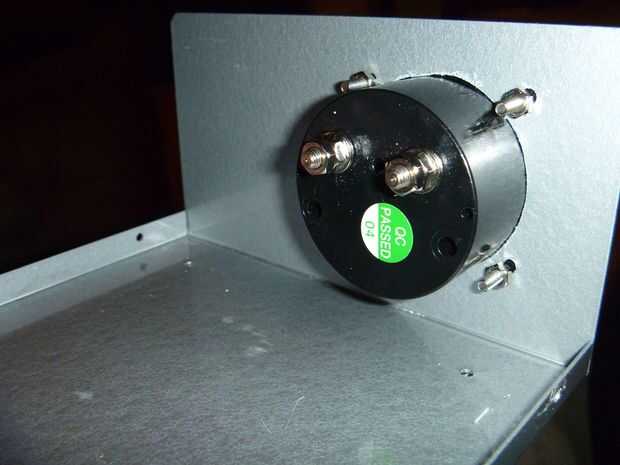

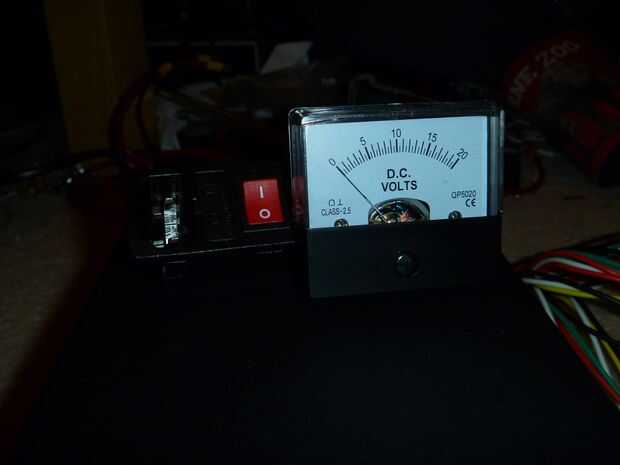

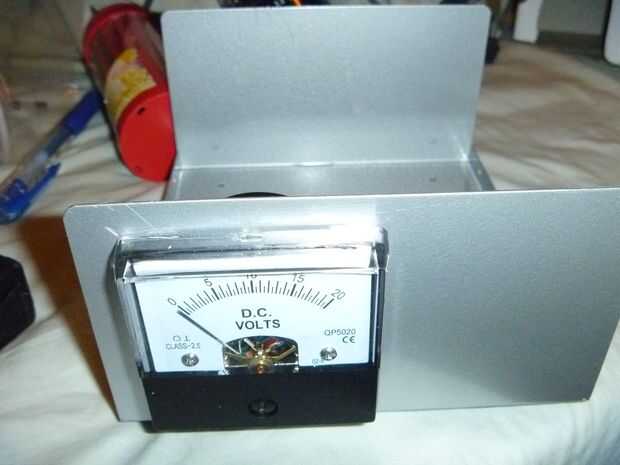

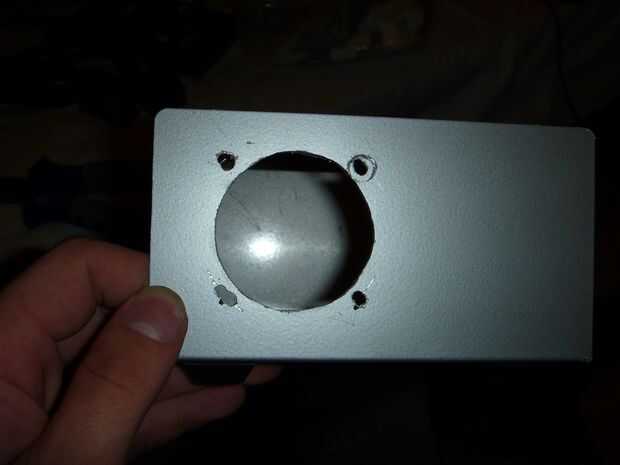

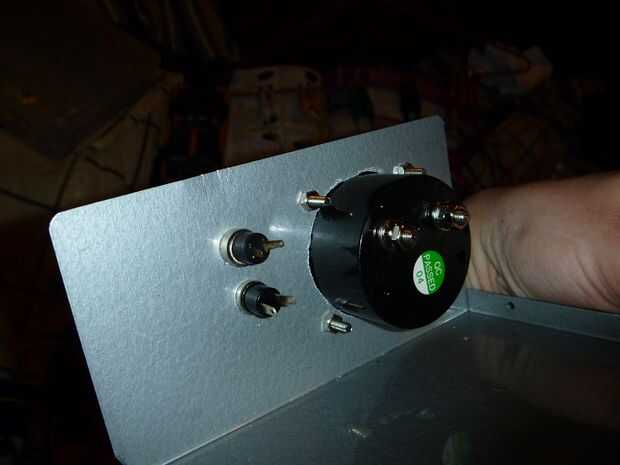

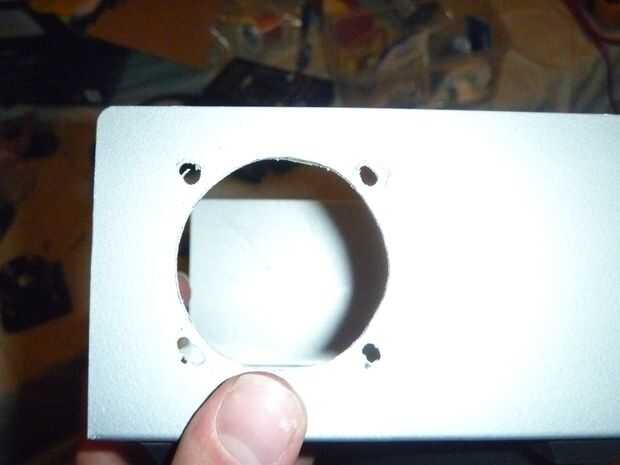

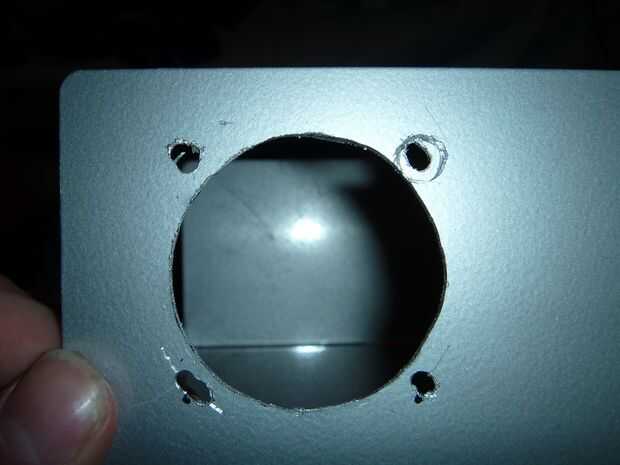

-voltímetro de 20v

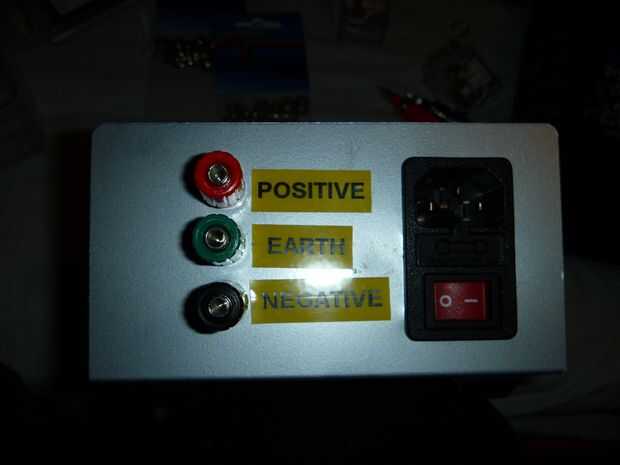

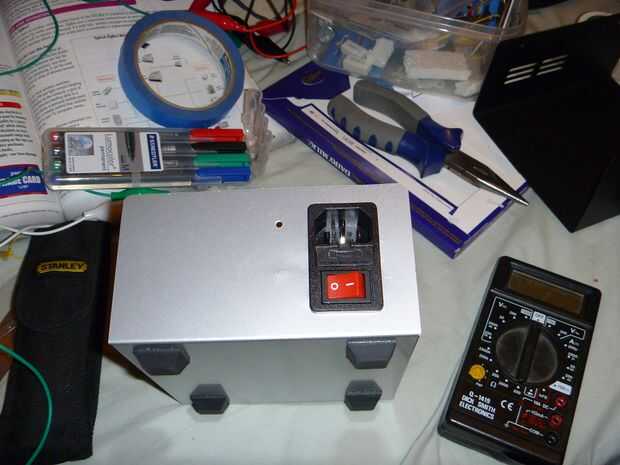

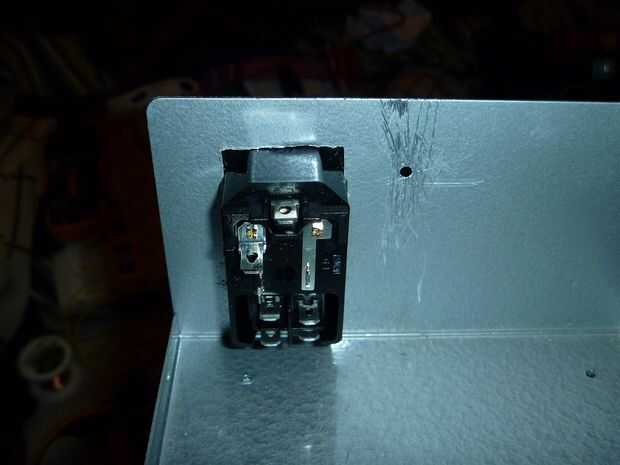

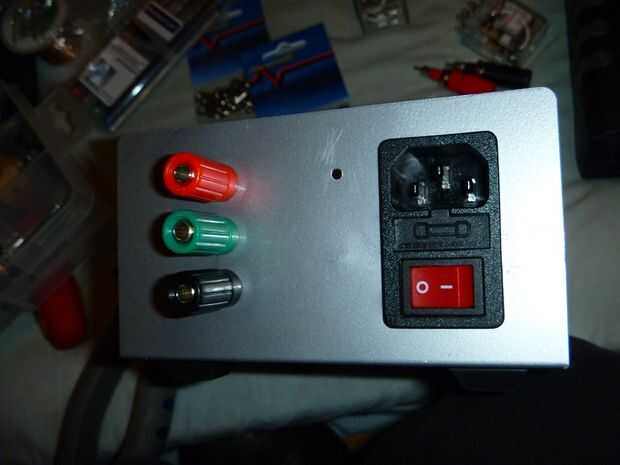

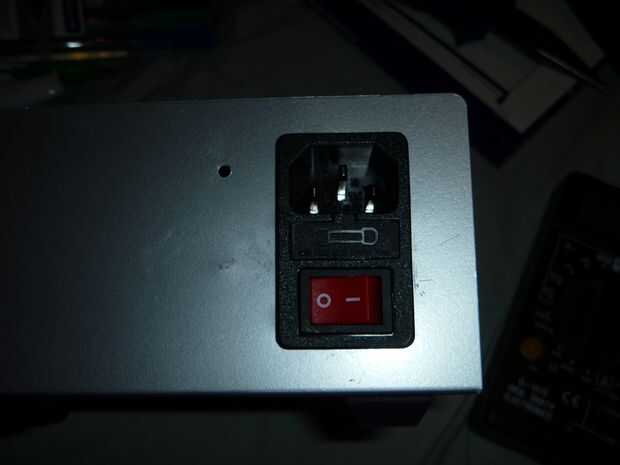

-IEC conector con fusible incorporado

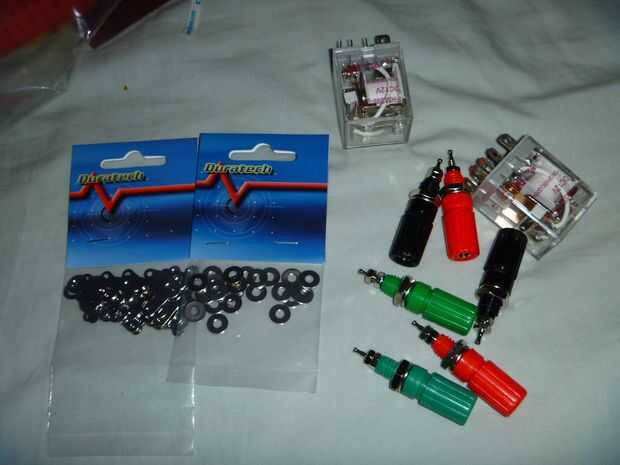

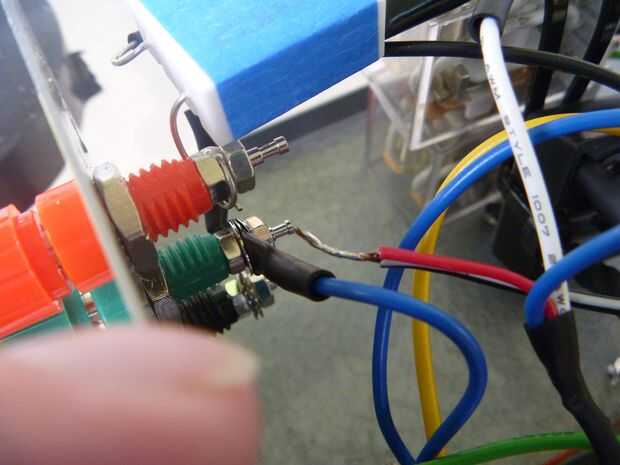

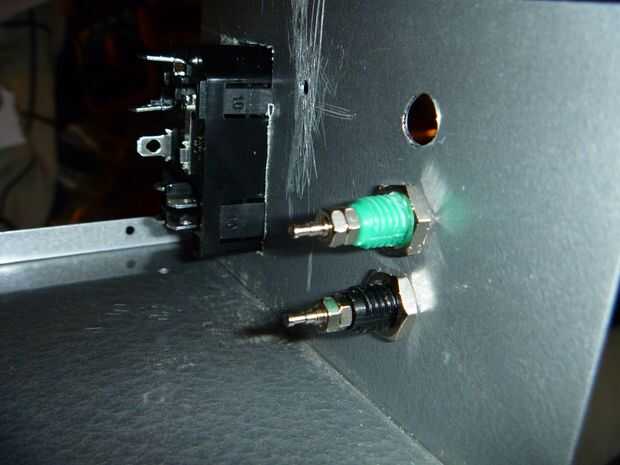

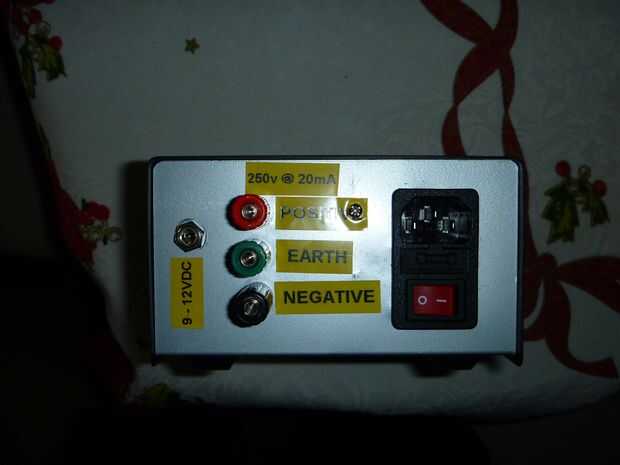

-Enlace de entradas (rojo, verde y negro)

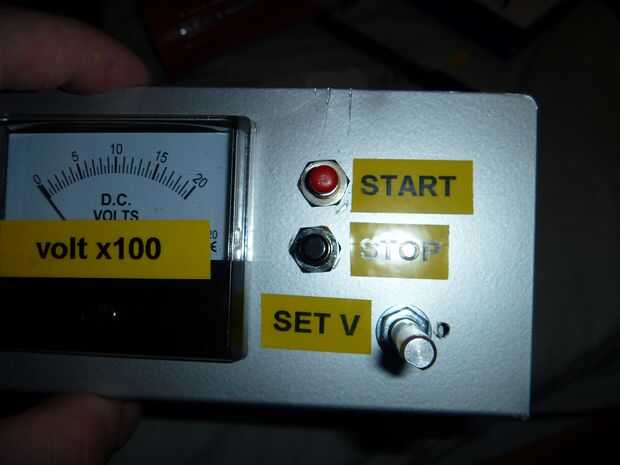

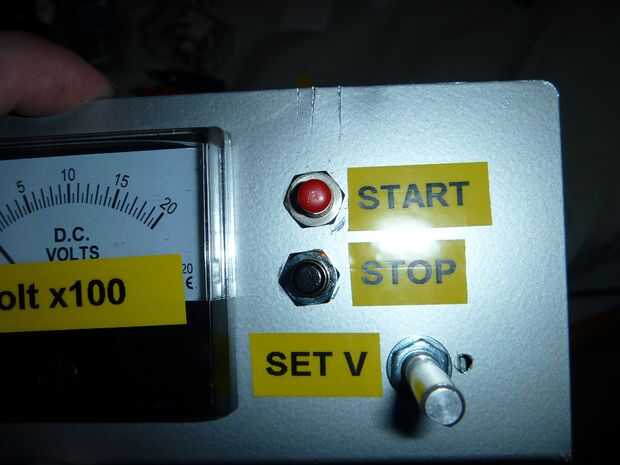

-Normalmente abierto botón (inicio de carga)
-Botón normalmente cerrada (parada de carga)

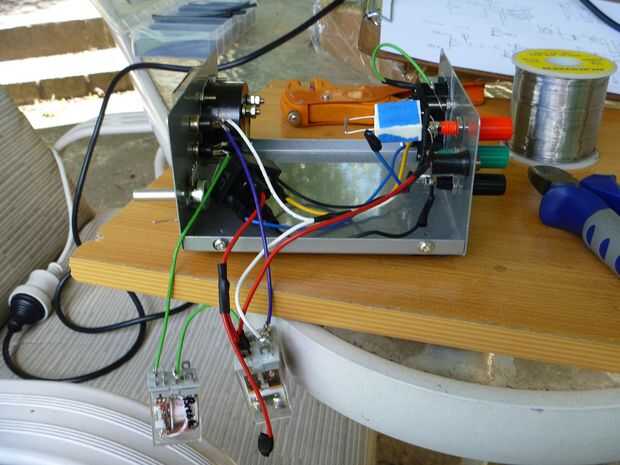

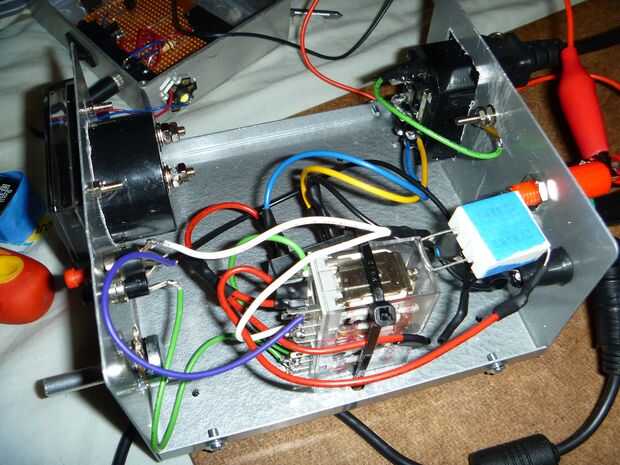

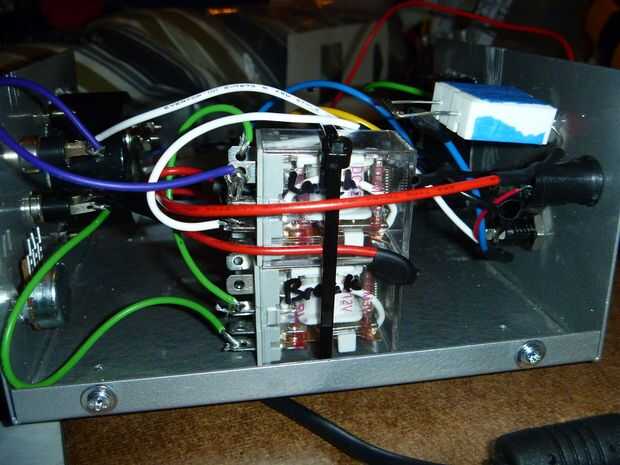

-2 relés x DPDT, 240vac @ 10A (cierre y Break)
-enchufe mono 3,5 mm
-Pies de goma de agarre alta

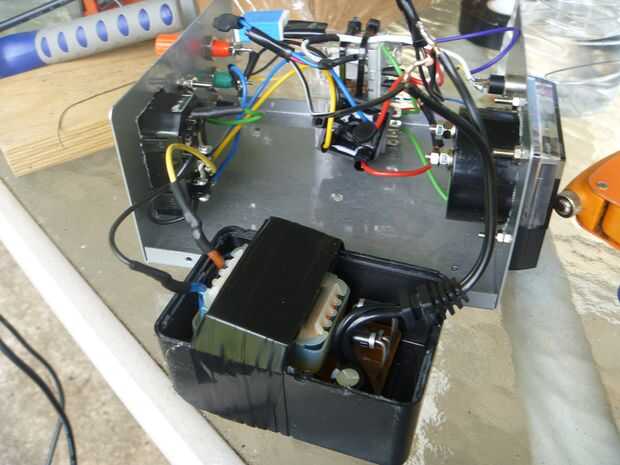

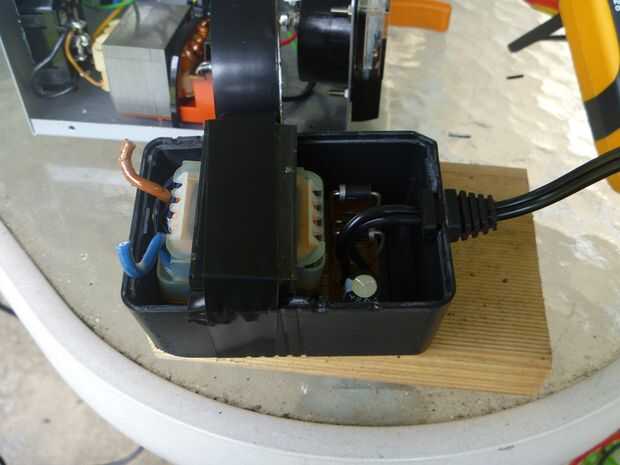

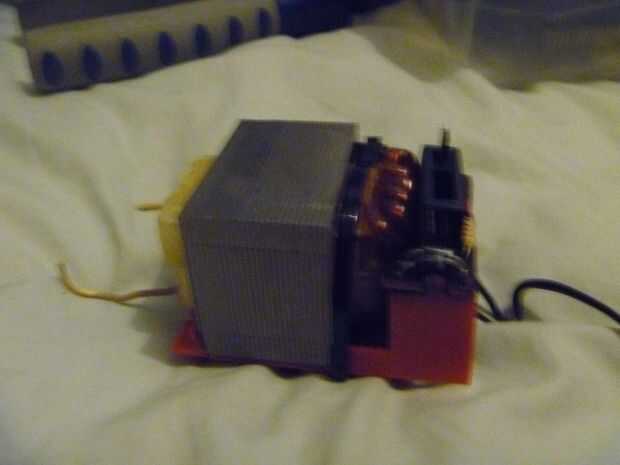

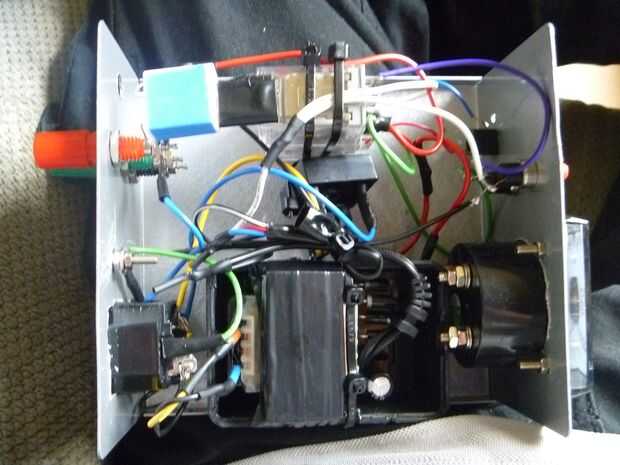

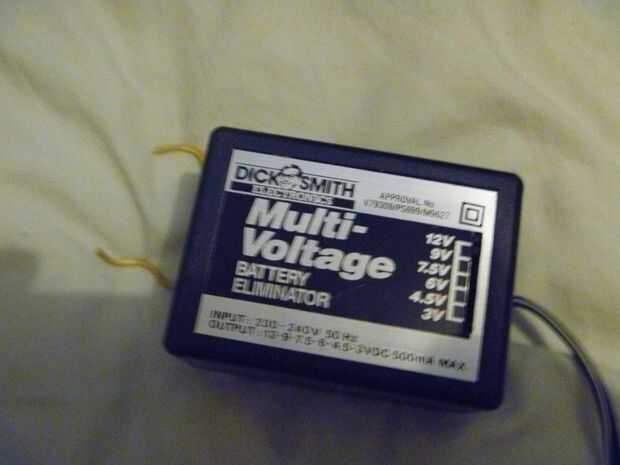

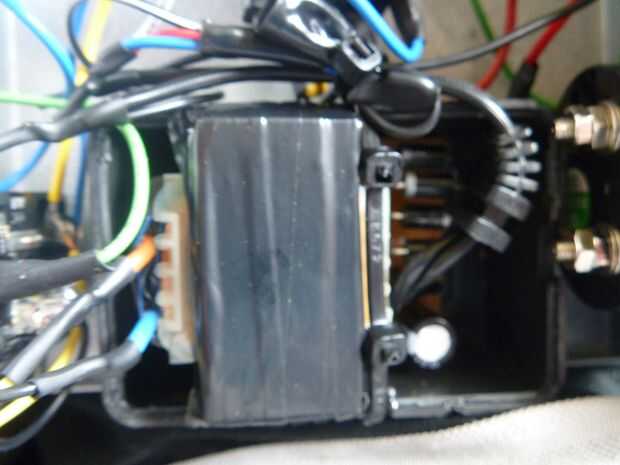

-Transformador de respaldo (wallwart para que los americanos) enchufe (se utiliza esto porque Jaycar no estaba abierto cuando decidí incorporar la potencia de transmisión en el dispositivo)
-4 x M3 x 5mm y 1 x M3x15mm

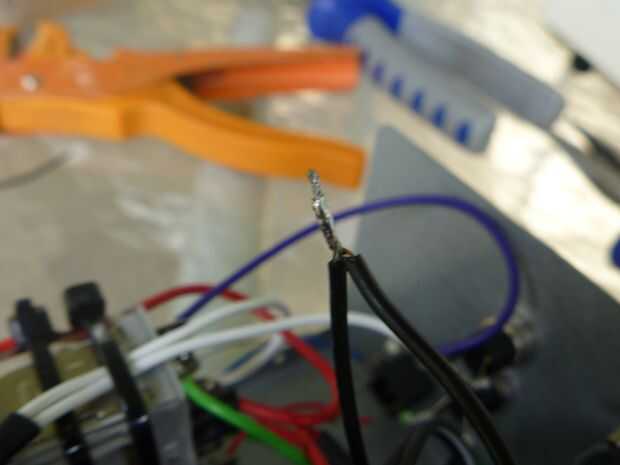

-Termo retráctil
-M205 1A 250vac fusible (conector IEC)
-60/40 estaño/plomo soldadura
-Razonable conocimiento de la electrónica, soldar.
-Por último una guarnición sólida del sentido común.

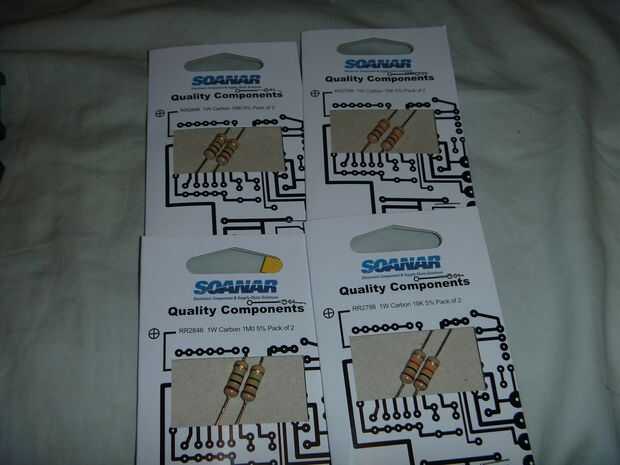

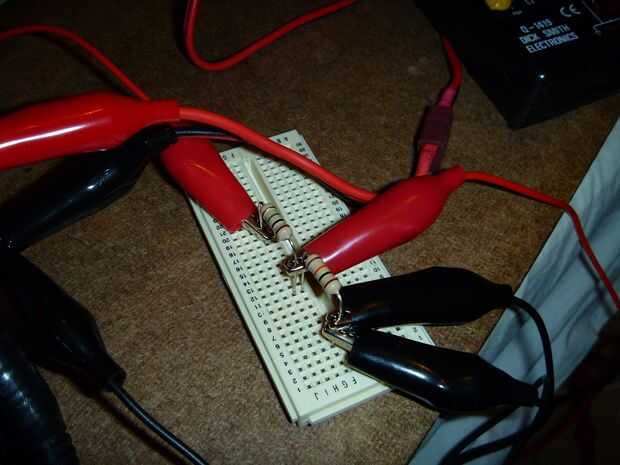

-3 x 10 K resistencias de 1W y 1 x 220 k 1W resistencia para el divisor de voltaje que mueve el amperimetro.

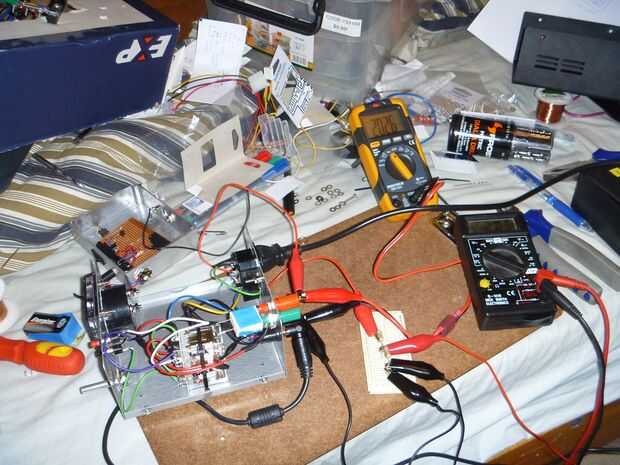

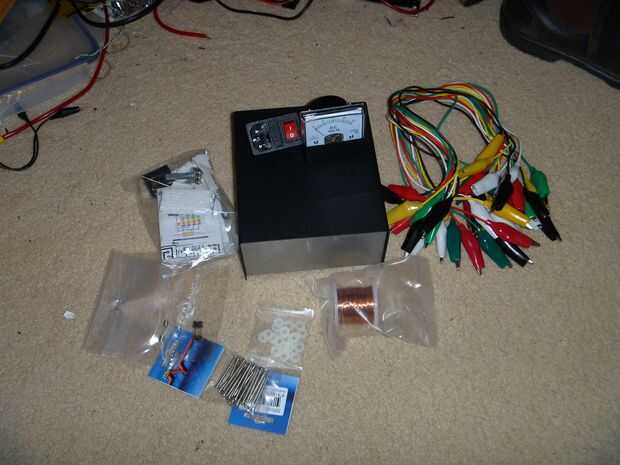

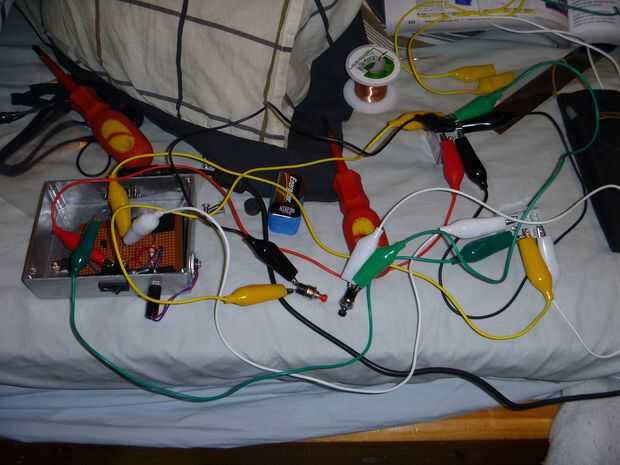

Costo total: Aprox. $150 AUD, nota tiene algunas cosas extra como alambre magneto y gator x 20 clips para depurar y posteriormente certificar mi banco de la tapa.
Herramientas necesarias
Estación de soldadura de hierro
-Protección ocular
-Destornilladores
-Pelacable
-Cortadores
-Pinzas de nariz larga
-Alicates sparky
-Taladro

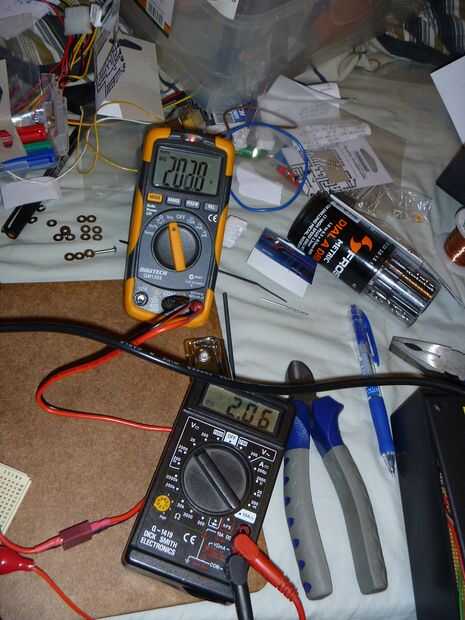

-Multímetro
-Martillo (para cannibalising espalda de enchufe para sus interiores deliciosos)
-Herramienta de grabación M3
-Impresora de etiquetas
-Soplete o aire caliente pistola (para encogimiento de calor, no utilice un soldador, faltas hasta la punta)
-Archivos para trabajar el metal (una Dremel puede funcionar pero yo no pude rellenos para mi salir y ver)
-Batería de condensadores para cargar. (Ver mi futuro instructibles al moverse a la construcción de un nuevo banco de condensador de cámara)

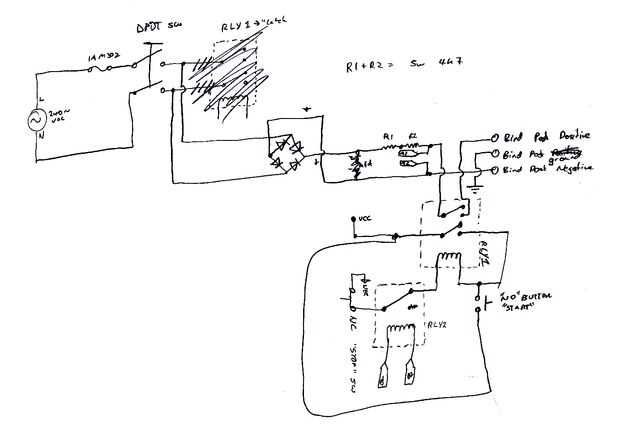

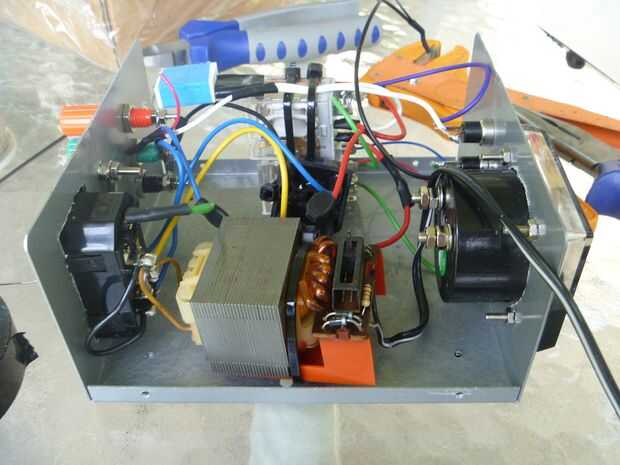

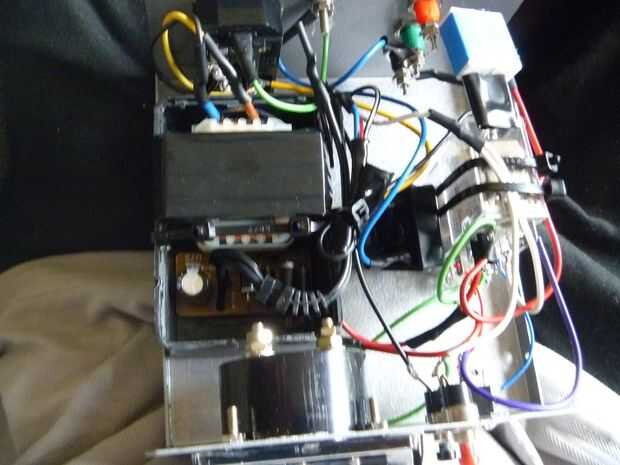

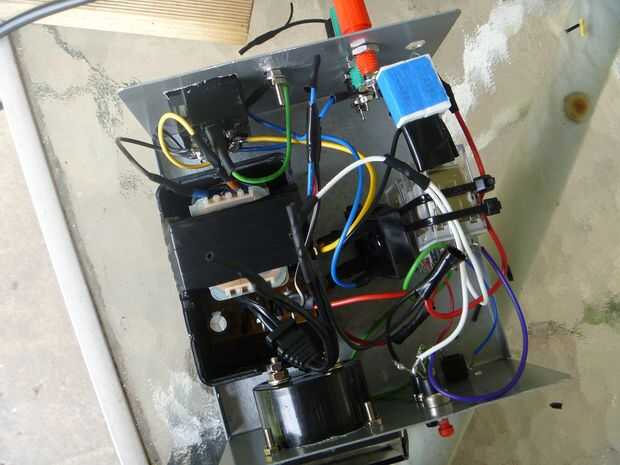

Cómo funciona el circuito:

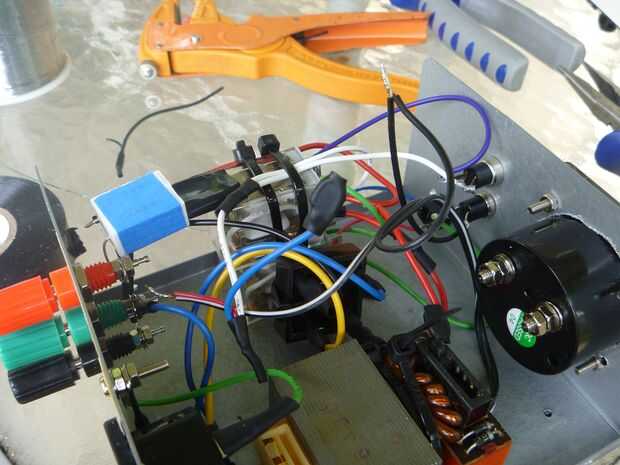

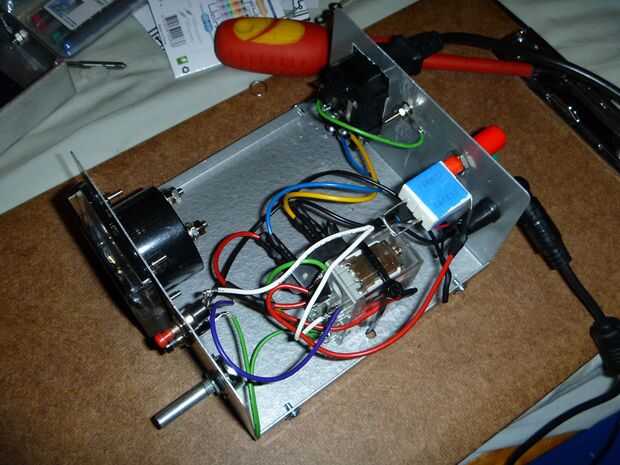

Básicamente su funcionamiento es utiliza los dos relés como un pestillo, SW1 NO "Empezar" puentes sobre ningún contacto y hace que el relé de cierre. Para que un dispositivo remoto cortar el circuito, SW2 NC "Stop" se rompe el circuito provocando al cierre RLY2 permite para liberar.
El circuito básicamente directamente rectifica el voltaje de AC a DC, alimenta a través de un resistor limitador actual y escupe hacia fuera. Cabe señalar que hay cantidades estúpidas de onda que causan que el circuito de salida sobre corriente potencial (por ejemplo de 220-230 VCA que es aproximadamente lo que vemos fuera de nuestros puntos de energía (teniendo en cuenta esto no es RMS) el circuito es capaz de cargar los condensadores a 280 volts alegremente luego desacelera a una mente adormecer crawl).
Notas:
-Algunas de las fotografías contienen imágenes de los componentes que nunca fueron utilizados en este proyecto (pero en el momento de la toma fueron pensados de ser utilizado)
