Construcción de molino de la motosierra, uso y consejos trucos números (3 / 16 paso)

Paso 3: Cortar / pedido piezas

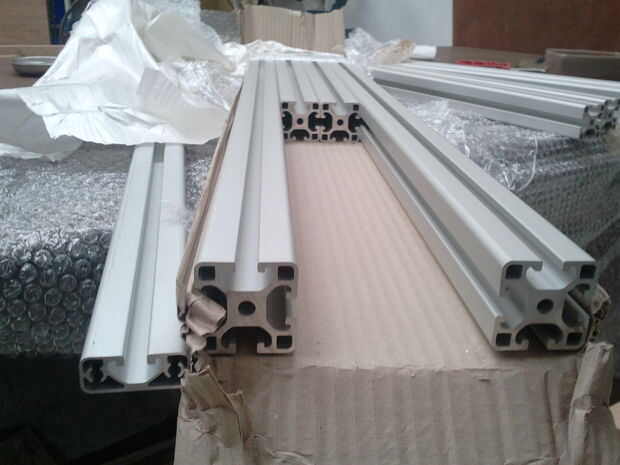

Después de la soldadura hasta mi primer molino CS de acero de desecho, que quería hacer una versión diferente y mejorada de aluminio. Esto tiene las ventajas de no oxidación, siendo más ligero y por lo tanto más fácil de manejar y más ajustable. Utilicé aluminio extrusionado con un perfil de ranura en t. Es algo muy versátil y me gusta la forma en que podría volver a utilizarse en otros proyectos no quiero los resultados de este.

El lugar que pedí el aluminio de en el Reino Unido fue llamado KJN (no puede ser el mejor - el lugar utiliza). He usado el tamaño del perfil 40 X 40 mm - que es un montón rígido y fuerte para esta aplicación.

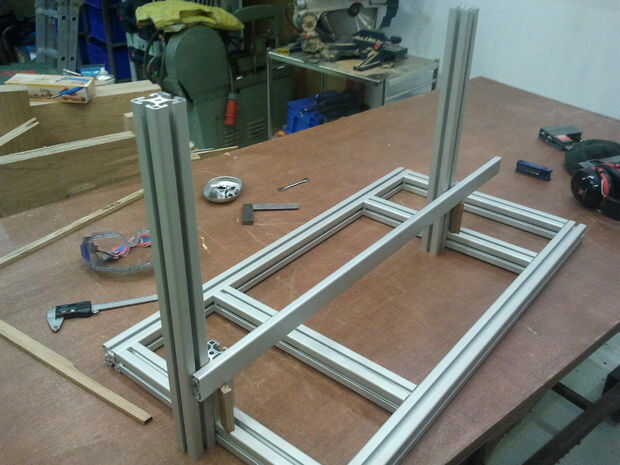

Aquí le damos la longitud (letras etiquetadas en la foto). Utilizar estas etiquetas y descripciones a lo largo por lo que podrían ser digno de anotar.

A - 2 X 900mm - los rieles largos - sea con este molino de más poder cortar justo por debajo de 1m de ancho. Estos pueden adaptarse según sea necesario.
B - refuerzo de 4 X 400mm - interior
C - 2 X 500mm - las verticales
D - 2 X 100mm - las piezas pequeñas de alineación vertical

E - una delgada (40 mm x16mm) Longitud 900mm de largo, con sólo una ranura - el mango (que también consolida la estructura)

Fijaciones (estos son caros y rápidamente se suman) por suerte ya tuve suficientes pernos:

Juegos de 4 x 40 mm x 40 mm Escuadra (terminé haciendo otro de mis propios).
1 x 10 pack de T ranura tuerca M6 8St con bola de resorte
