Paso 10: Grabado del recinto
Primero se debe dibujar su diseño con un CAD. Personalmente, utilizo el Inkscape.
Hay muchas maneras que usted puede transferir su diseño al recinto. Puede tratar de la misma manera hacer tu PCB, con transferencia de toner. Le permite hacer un diseño más detallado.
En este instructable estoy usando un método diferente. Este es uno de los métodos que utilizo para diseños simples. La ventaja es que el grabado es muy profundo pero no pueden hacer muchos detalles con este método.

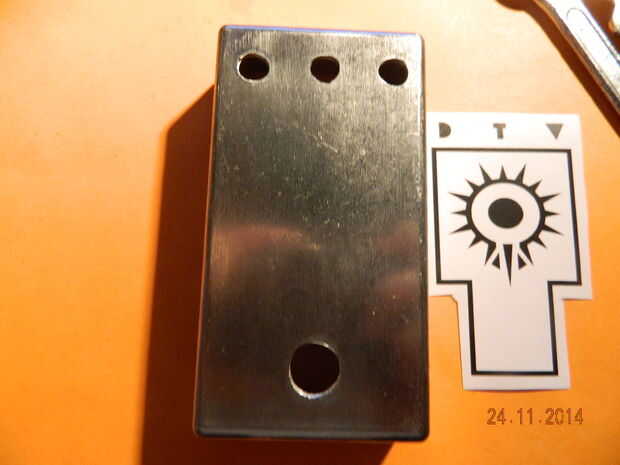

En primer lugar, limpiar la caja con vidrio muy fino papel (2000) e imprimir su diseño.

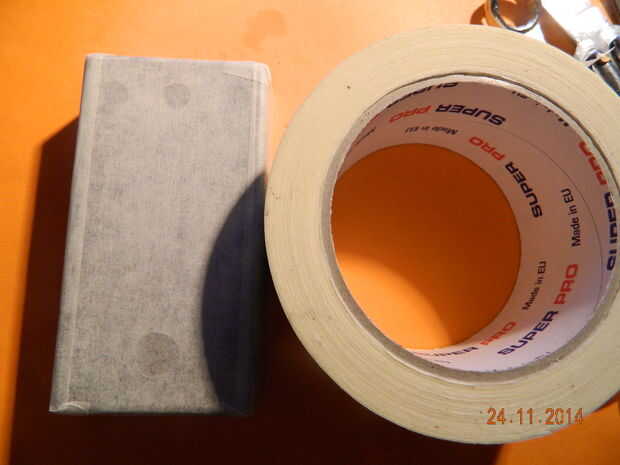

Cubrir la caja con el papel adhesivo utilizado en la construcción para proteger las superficies.

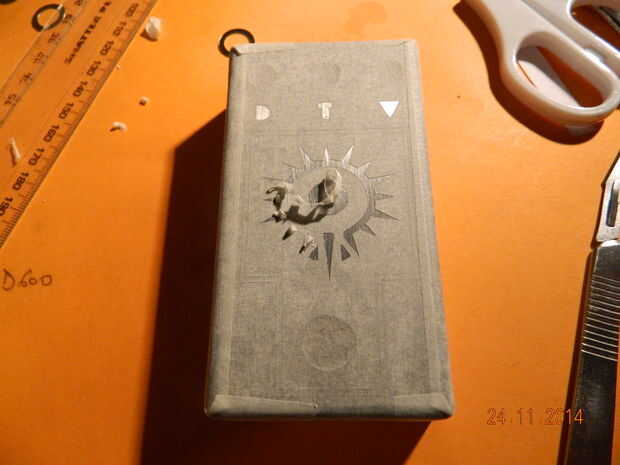

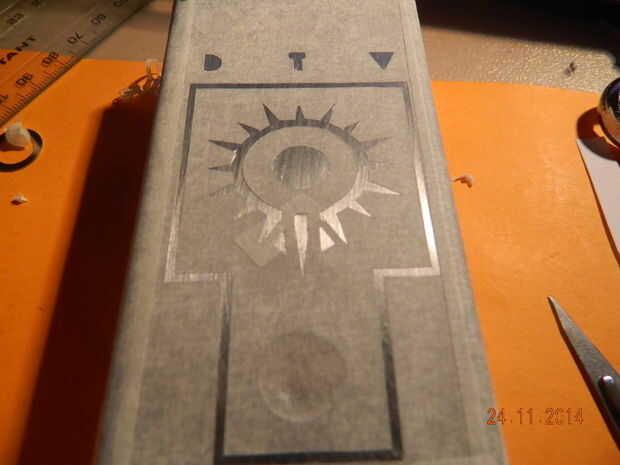

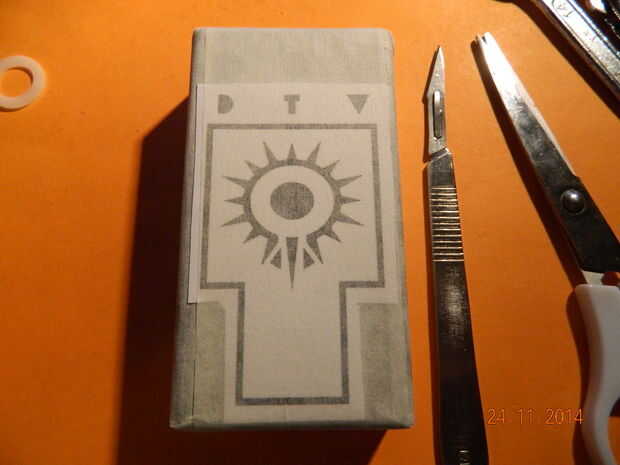

Colocar el diseño en la parte superior y con un cuchillo afilado corte el diseño. Ver sus dedos con la cuchilla! La punta de la herramienta de corte debe ser wery agudo, de lo contrario el papel se desmenuzará.

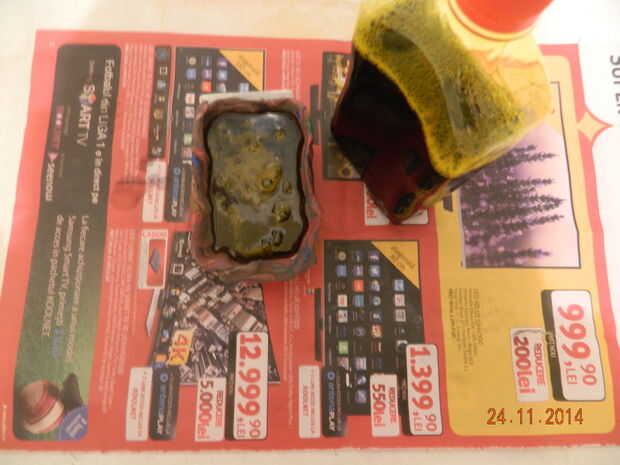

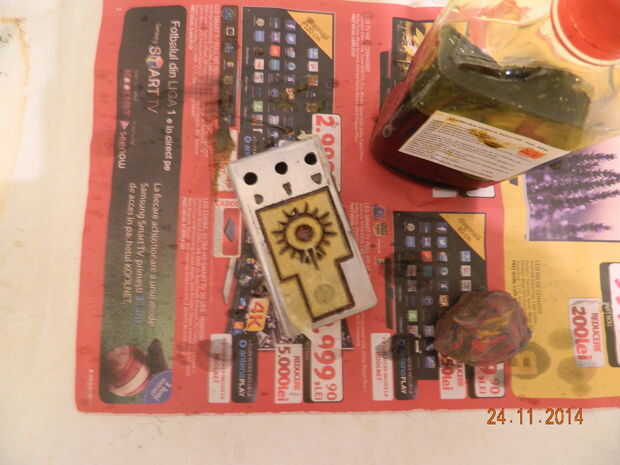

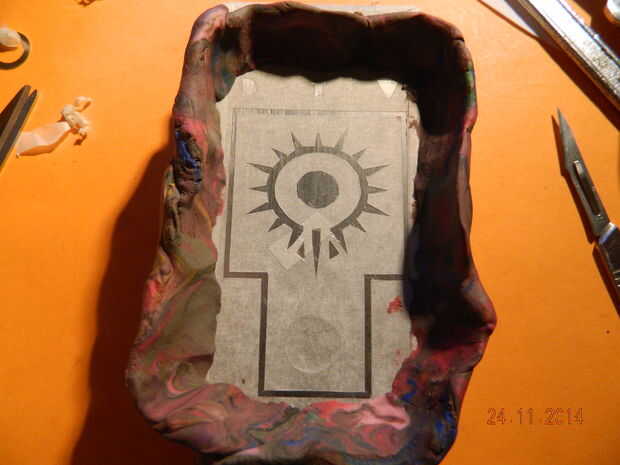

Para serigrafiar el recinto puede sumergir su cara en Fe2Cl3 o utilizar mi método con masilla tonta de mis hijos. No utiliza Fe2Cl3 concentrado, utilizar lo que queda después de grabado pcb (te dije que soy barato!).

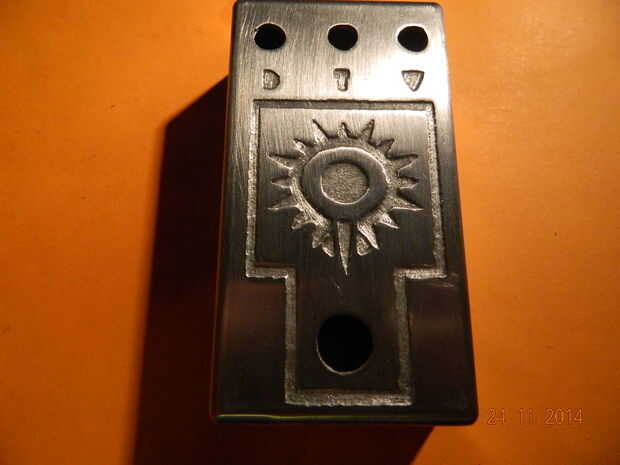

Limpiar el recinto y pulirlo.
Taladre el agujero para el LED y armar el pedal.
