Paso 8: El tablero de prueba

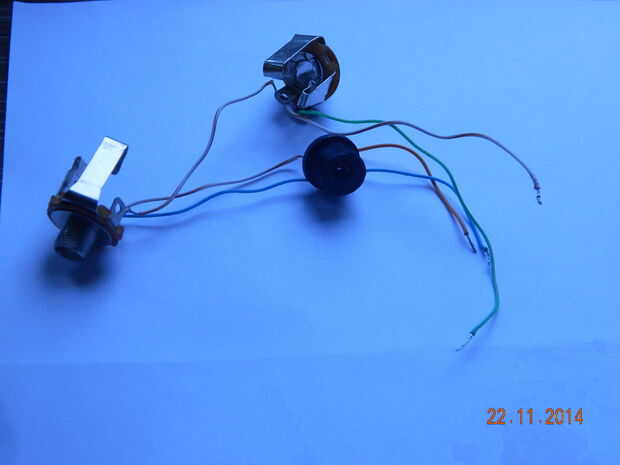

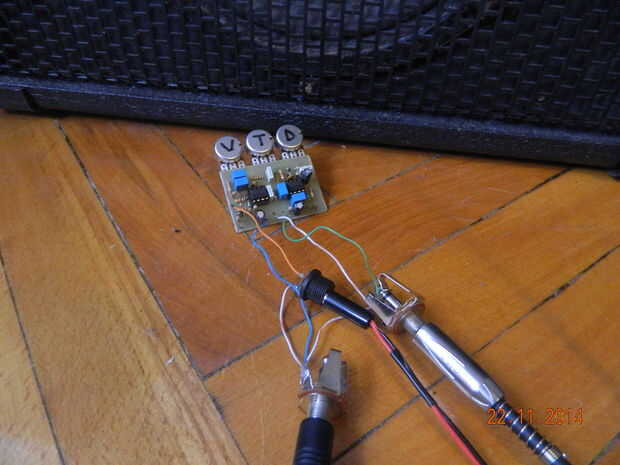

La forma más cómoda es con un cable jack, usted no puede saltarse el pedal pero puede chequear si el pedal está trabajando.
Regla general nr.1 - Si ve humo, no es una buena señal. Hiciste algo mal, más probable es que invierte la polaridad de la fuente de alimentación. Trate de usar un diodo de protección.
General regla nr.2 - intentar tener sólo un conductor de tierra para evitar bucles.

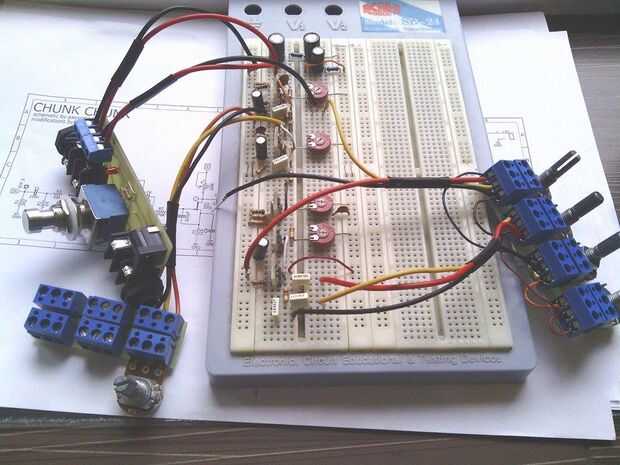

Una herramienta de prueba más elaborada es un pcb con un 3PDT interruptor, entrada/salida Conector de una clavija de adaptador de red. Se puede ver en la última foto, también usarlo con mi protoboard.
