Paso 2: No puerta (inversor)

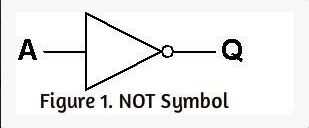

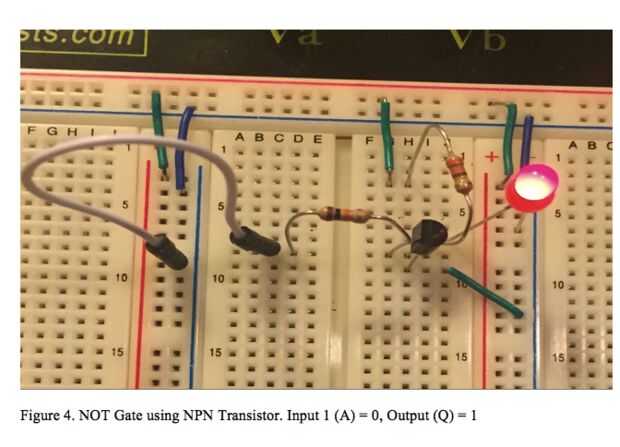

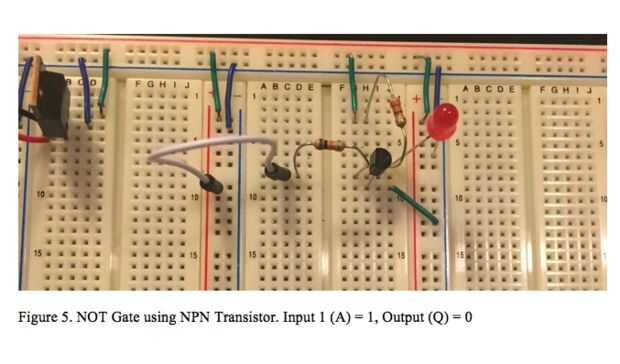

La puerta deseada es la puerta no (inversor), y su símbolo y tabla de verdad se muestran en las figuras 1 y 2 respectivamente. La configuración de resistencia-Transitor Logic (RTL) para el inversor se muestra en la figura 3, y fue construido en un protoboard para propósitos de prueba. También, vamos a probar las dos entradas posibles y observar sus salidas correspondientes, para garantizar que RTL construido es de hecho correcto. La salida se observó utilizando un detector de circuito del LED. Si el LED está encendido, la salida es High (1). Si el LED está apagado, la salida es Low (0). Finalmente, mirando la salida del circuito construido y la tabla de verdad puerta no, podemos concluir que la configuración de circuito RTL es en efecto correcta.
