Paso 1: Las piezas requeridas y hardware
Las piezas requeridas y hardware:
Para los efectos de este Instructable, supondré que usted a construir su propio "poco" Micromite compañero Minicomputadora desde cero usando una tabla de hélice probablemente ya tienes y darle las instrucciones para construir todos los circuitos para crear una unidad mínima. Incluso si usted decide comprar un kit de Propellerpowered, me gustaría animaros a leer el Instructable toda ya que ayudará que usted tiene una mejor comprensión de cómo las cosas están diseñadas y funcionan.

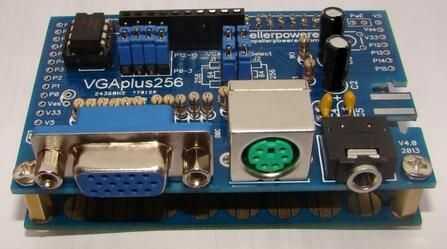

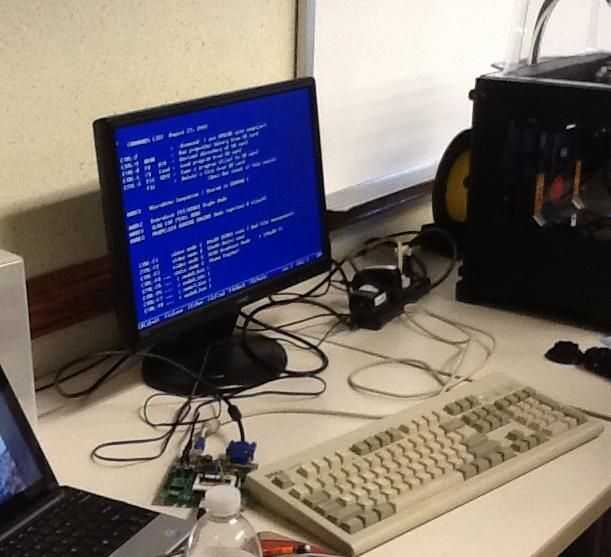

A separar la lista de hardware de circuitos requiere, ya que algunas placas de hélice tienen circuitos de teclado, VGA circuitos y circuitos de audio incorporados. Supondré que tableros de hélice más proveen de usted los requiere 5v y 3v circuitos de potencia necesarios. Si le sucede a uno de nuestro viejo ordenador Mini de bolsillo diseños (en la fotografía superior), este proyecto sea un complemento, porque ya tienes los circuitos hélice, teclado, Vga y SD ya creados. Todo lo que necesitas hacer es el circuito básico Micromite y conéctelo a la abierta i/os (2 º imagen es un circuito Micromite Junta del experimentador de un propulsor.)
Las partes de abajo le dará suficiente para obtener un equipo mínimo para que usted puede unirse a la diversión.
Partes necesarias:
- 1 - paralaje hélice Chip
- 1 - EEPROM DE 32 K
- 1 - Micromite 28pin PIC32MX170 (54k de ram) o 28pin PIC32MX150 (22k de ram)
- 1 - 47uf tantalio (o cerámica) condensador
Circuito VGA
- 1 - hembra conector VGA (como las que se encuentran en una tarjeta de video de PC.)
- 5 - resistencias de ohm 240
- 3 - resistencias 120 ohmios
- 3 - resistencias 470 ohm
Circuito de teclado
- 1 - hembra conector de teclado PS/2 (como los que se encuentran en una placa base de PC.)
- 2-10k resistencias
- 2 - resistencias de 100 ohm
Circuito de interconexión de I2C
- 2-10k resistencias
Circuito de la tarjeta SD
- 1 - zócalo SD de la tarjeta, o tarjeta microSD de 2GB con adaptador.
- 4-10k resistencias
Naturalmente, necesitarás un soldador, estaño y un área bien iluminado para trabajar.
Vamos a hablar de esas dos fichas de microcontrolador increíble que este proyecto utiliza la siguiente:
