Paso 5: Construcción de los circuitos necesarios: teclado
Varios consejos de hélice que me he topado con disponen de un teclado construido en.
Si usted está construyendo este circuito desde cero, no te preocupes, lo tiene fácil en comparación con el circuito VGA!
Necesitarás:
- 1 - PS/2 hembra
- 2-10k resistencias
- 2 - resistencias de 100 ohm

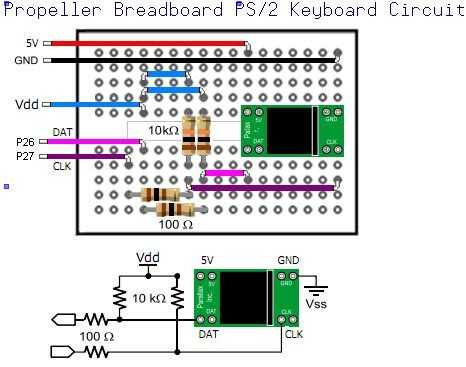

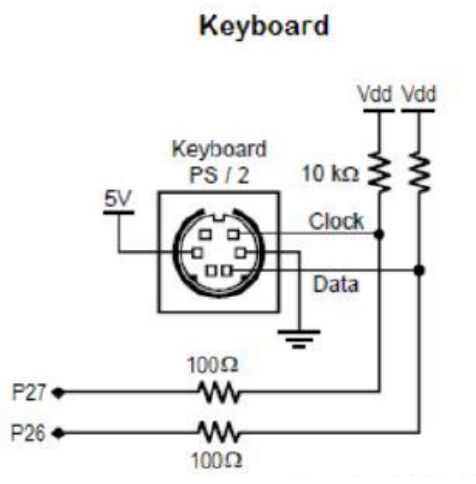

Si usted está diseño, que he proporcionado una segunda imagen que contiene un diseño de tablero con el adaptador de teclado PS2 desde Parallax.com. Al igual que antes de realizar las conexiones a la hélice con los números "P" indicados en el esquema (imagen 1).
Esto sería un buen momento para localizar un PC PS/2 teclado. Probablemente tienes en tu computadora, o una escondida en un armario de una máquina antigua. Tiene un pequeño, redondo conector, a veces de color púrpura.
