Paso 8: Construcción de los circuitos necesarios: poniéndolo todo junto
En este punto usted debe tener los siguientes circuitos construidos:
- Circuito de pantalla VGA - check!
- Circuito de interfaz de teclado - check!
- Circuito de interfaz SD - check!
- Software necesario copia a la tarjeta SD - Compruebe!
- Circuito programado de Micromite - Compruebe!
- Paralaje hélice circuito (su hélice tablero) - Compruebe!
Ahora es el momento para conectar el propulsor Micromite juntos!
Necesitarás:
- 4 - cables
- 2-10k resistencias
Hacer las siguientes conexiones:

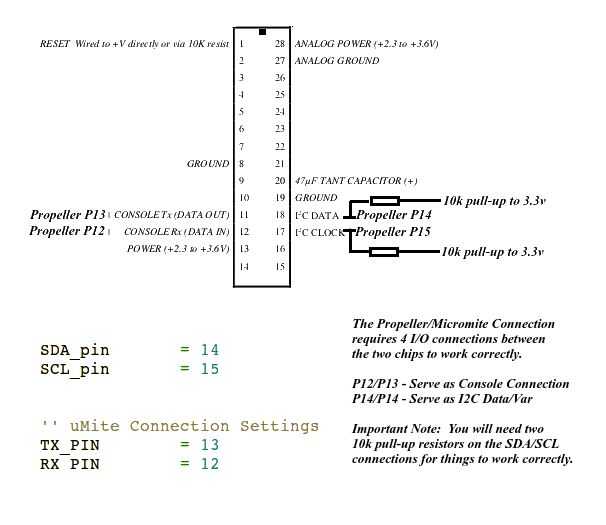

- Conectarse de Micromite I2C pins (17 y 18) dos 10 k "resistencias pull-up" que están conectados a 3v.
- También Conecte de Micromite I2C pins (17 y 18) y la hélice P14, P15, como se muestra.
- Conectarse de Micromite consola pins (11 y 12) la hélice P12 y P13 como se muestra:
¿Quién es el jefe?

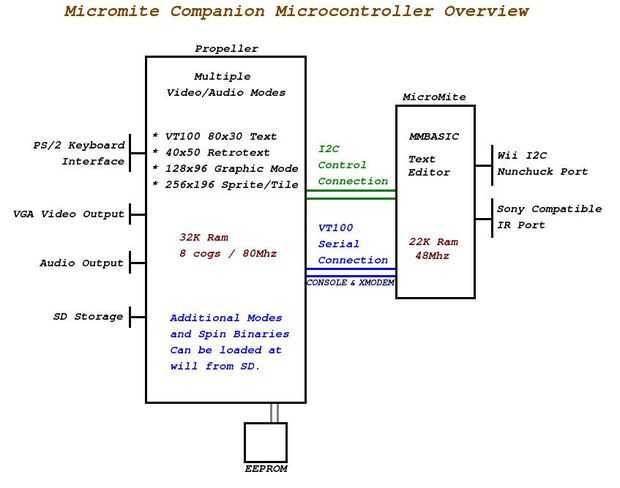

La relación entre la hélice y el Micromite en este proyecto es un un interesante (ver imagen 2). Parecería que el Micromite está a cargo de la hélice mediante el control de la hélice mediante comandos I2C de la MMBASIC para control de video, audio y SD. Esto es cierto, pero de hecho, teclado de la hélice y circuitos VGA también actúan como un potente programa de terminal para el Micromite. ¿Quién es responsable? Bueno eso depende del momento dado.
