Paso 3: Placas de aluminio y tornillos
La cabeza del botón y tornillos de cabeza hueca y el aluminio provienen de lo local
almacén del hardware. La ferretería me salvó 30% en comparación con una tienda de mejoras para el hogar de caja grande.
Debe cortar en la placa de aluminio y un tablero de madera como soporte. De lo contrario se curva y la placa de la ondulación. Lo mismo ocurre para la perforación, utilice un soporte.
La placa de aluminio se puede cortar con una sierra de calar y hoja para cortar. Utilice una lima para suavizar y verdadero los bordes. La Sierra de vaivén puede crear líneas irregulares y desiguales. Doblé un poco los bordes por lo que sería más suaves. Utilice un borde recto para comprobar su progreso en verdad los bordes.
Fui delgada de aluminio como hacer dos trampas al mismo tiempo significaban aluminio más grueso un substancial aumento de costos. Lo puedo solucionar esta discrepancia un día (aunque no me lo permite).

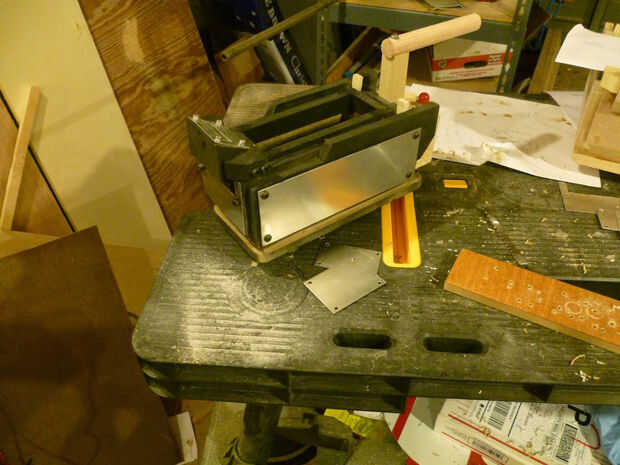

He marcado la ubicación de los orificios para los tornillos en la placa metálica y perforado a través con un taladro de columna con un soporte de madera. Luego usé la placa para marcar los agujeros en el cuerpo de la trampa de sujeción de las placas en su lugar.
Yo los trampa cuerpo agujeros perforados en el taladro.
Para la placa de exhibición en el cartucho, he perforado un agujero piloto en el lugar de apertura y use una sierra neumática ya que es más preciso que un jig Sierra. Un archivo Centre la apertura.

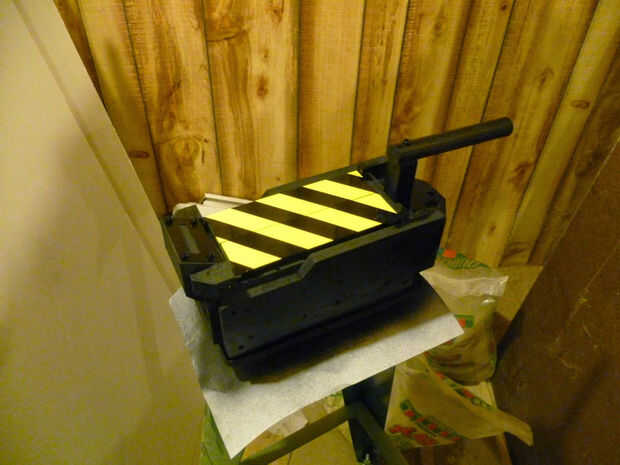

Antes de colocar la placa de aluminio para salvar de la necesidad de cinta pintura de la trampa. Es mucho más fácil pintar componentes separados que cuando es todos junto. Pegamento se aplicó a los agujeros y el tornillo insertado. La mayoría de los tornillos son de 1/4" de largo. El tornillo de la manija es 2.5" para reforzar el mango.

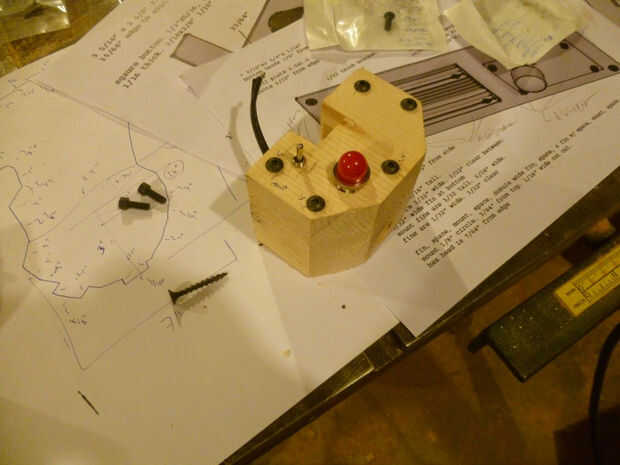

Hay un montón de contención que tornillos son exactos, desde las trampas originales mezclados y emparejados. Hice algunas investigaciones y vieron un montón de imágenes. El conteo final del tornillo y la ubicación utilizado en esta construcción:
#6 Tornillo de casquillo del zócalo - 20 - pequeñas placas, disipador de calor, resistencia, placa de exhibición, las bisagras de la puerta
Tapa de batería #6 - 5 - tornillo de cabeza
#8 tornillo de casquillo del zócalo - 6 - placa, orejas del cartucho,
#8 tornillo de cabeza - 8 - grandes platos
#10 tornillo de tapa socket - 1 - parte superior del mango
