Construcción de un ArduCopter! (10 / 34 paso)

Paso 10: MultiWii Pro transmisor cableado

Así que aquí está la guía que seguí que mucho me ayudaron en la Multiwiipro 2.0 de cableado / configuración del software:

http://www.rcgroups.com/forums/showthread.php?t=1752719

Es una gran guía, aunque no seguir algunas de sus recomendaciones... lazos específicamente el uno sobre el terreno, pero eso es otra historia.

Paso 1) cableado el cableado del transmisor

  • El lado que comienza con "A" es donde conectar los cables del transmiso.
  • A8 = gas
  • A9 = Roll/Roll
  • A10 = elevador y paso
  • A11 = timón/desvío
  • A12 = Ch5/Radio 5
  • A13 = Ch6/Radio 6
  • A14 = Ch7 Radio 7
  • A15 = Ch8 Radio 8

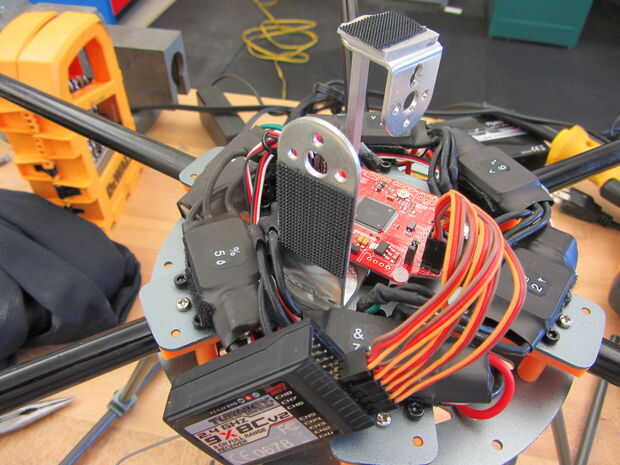

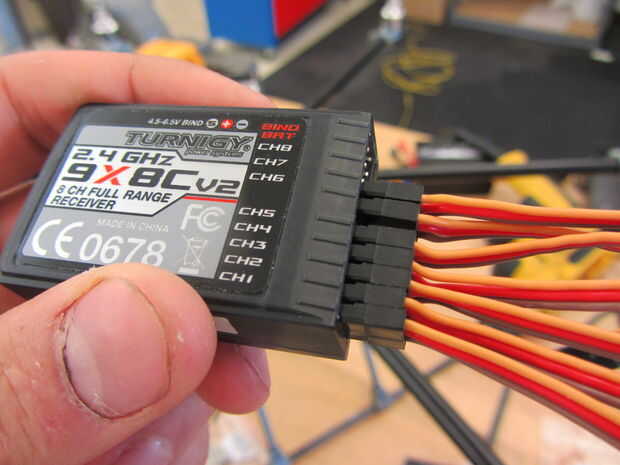

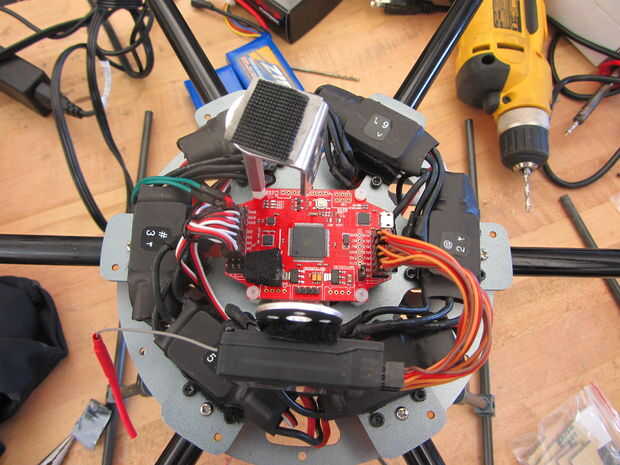

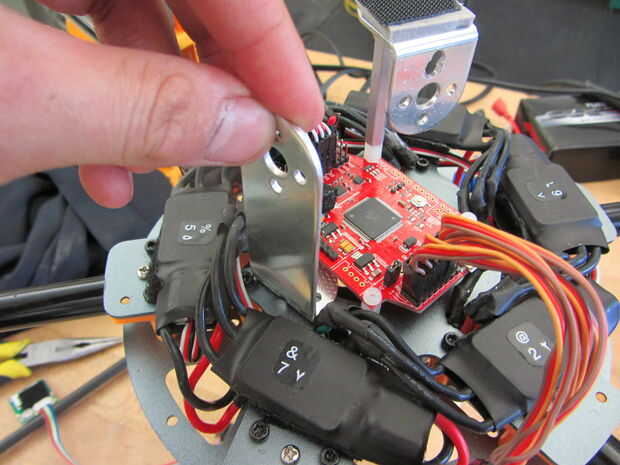

Es la disposición de entrada general para el Multiwii pro 2.0. Ésta es la disposición que se utiliza para conectarse a la x reciever Turnigy 9 Multiwii pro 2.0.

  • A8 = canal 3
  • A9 = canal 1
  • A10 = canal 2
  • A11 = canal 4
  • A12 = canal 6
  • A13 = canal 5
  • A14 = Ch7 Radio 7
  • A15 = Ch8 Radio 8
