Construcción de un ArduCopter! (13 / 34 paso)

Paso 13: 3D impreso cardán

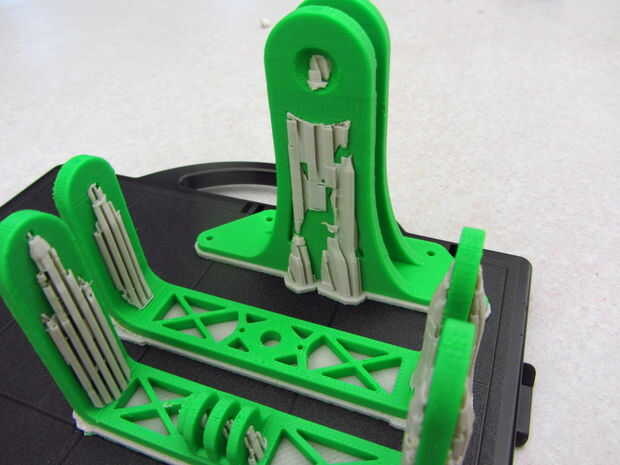

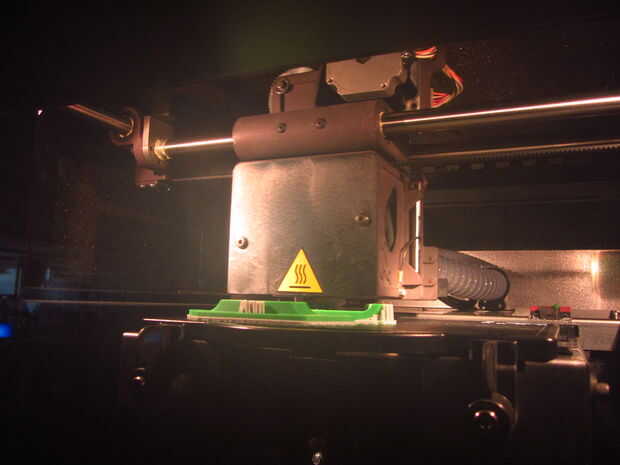

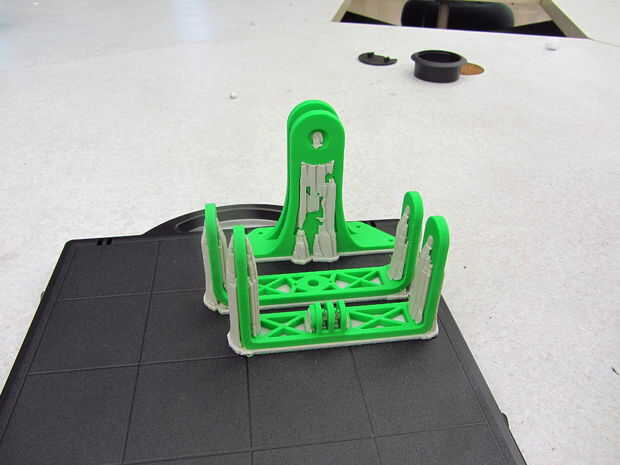

Así que decidí 3D imprimir mi propio cardán!

No había razón para reinventar la rueda, por lo que he buscado Grabcad.com para diseños de cardán y encontré esta impresionante cardán que estaba listo para imprimir:

http://grabcad.com/library/GoPro-gimbal-V2-0

Sin embargo, hubo un par de problemas con el diseño:

• El diseñador decidió mar el marco con los agujeros (que se supone que hacer el "ligero" de marco y ágil) que terminó causando el marco a ser estructuralmente inestable y frágil. Tan re hice el marco como un diseño sólido e imprime.

• Había no hay instrucciones como montaje del cardán. Bummer.

ACTUALIZACIÓN: HICE MI PROPIO CARDÁN 3D 2.5 QUE FIJA LOS PROBLEMAS:

http://grabcad.com/library/GoPro-gimbal-V2-5-1

TAMBIÉN, AQUÍ ESTÁN ALGUNAS IMÁGENES DE CARDÁN PADRISIMAS:

http://grabcad.com/library/brushless-GoPro-gimbal-V2-1

http://grabcad.com/library/brushless-GoPro-gimbal-v1-1

Sin embargo, proveerá para usted las instrucciones en cómo construí el cardán a la medida de mis posibilidades.
