Construcción de un ArduCopter! (17 / 34 paso)

Paso 17: 3D impresa cardán batería placa de montaje

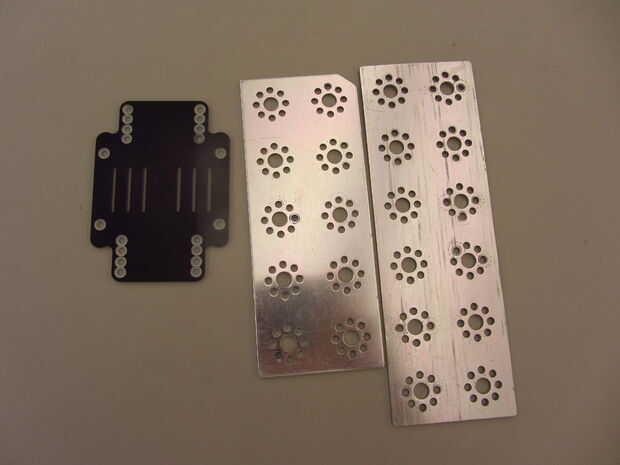

Paso 1) adquirir unas placas de aluminio

Esto es complicado, porque no creo que usted puede conseguir las placas como la que tengo si no compites en robótica de la FTC. Pero si deseas que aqui esta el link:

http://www.pitsco.com/store/detail.aspx?KeyWords=plate&ID=5441&c=&t=&l=.

¿ $12 para 1 placa? Que ridículo! Pero las empresas cobran tanto para "material educativo"... porque pueden.

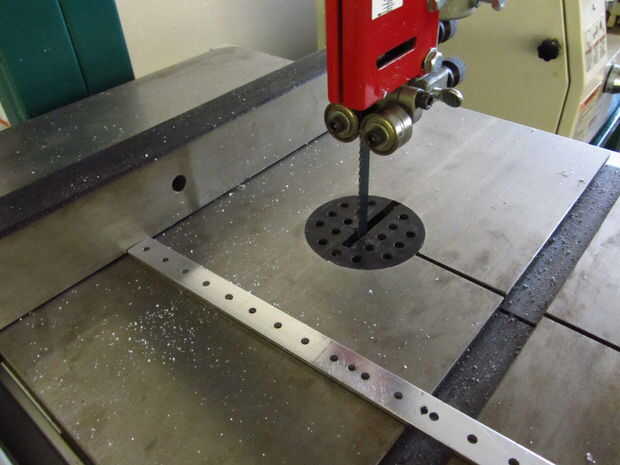

Me agarra una hoja de aluminio plano llano para $2 y taladre los agujeros yo mismo, pero lo que tenía era conveniente.

Montaje del paso 2)

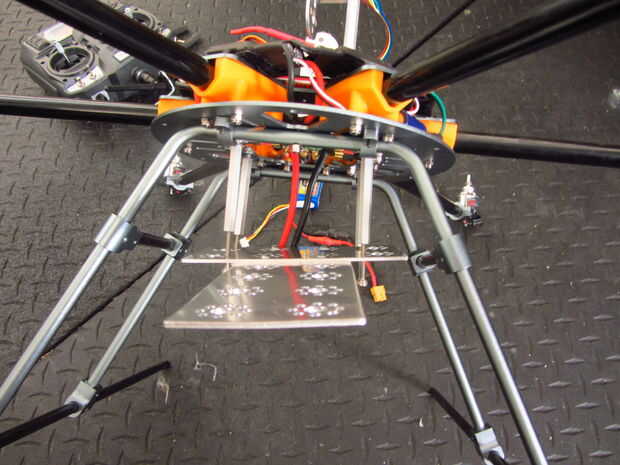

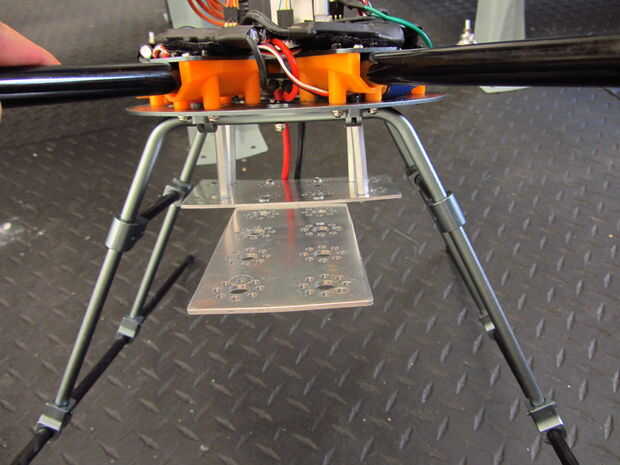

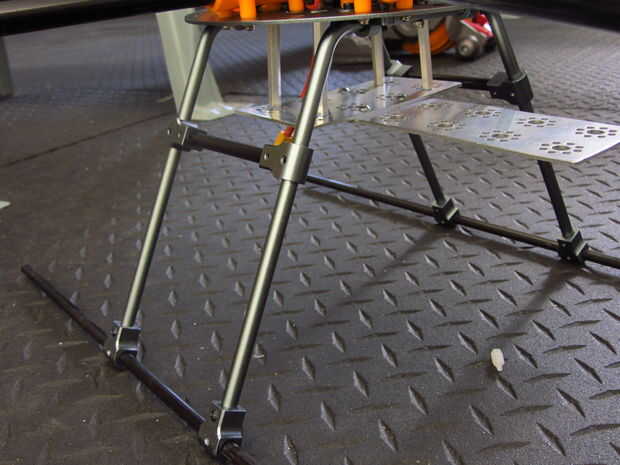

• Decidí usar un perfil de forma de T para la construcción. Hay 8 agujeros en el soporte inferior que la placa puede conectarse, escogí el 4 que alinean con los patines de aterrizaje.

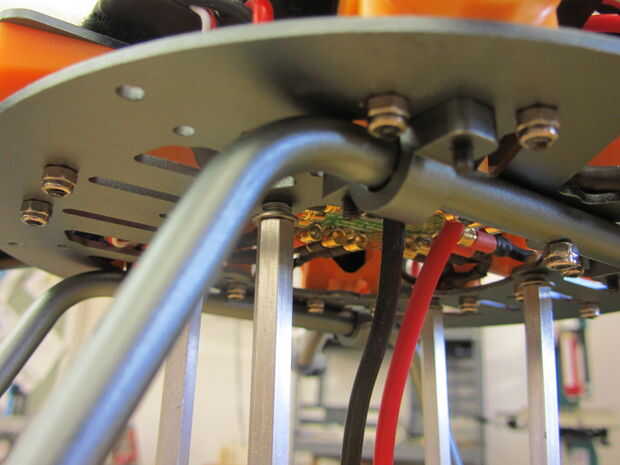

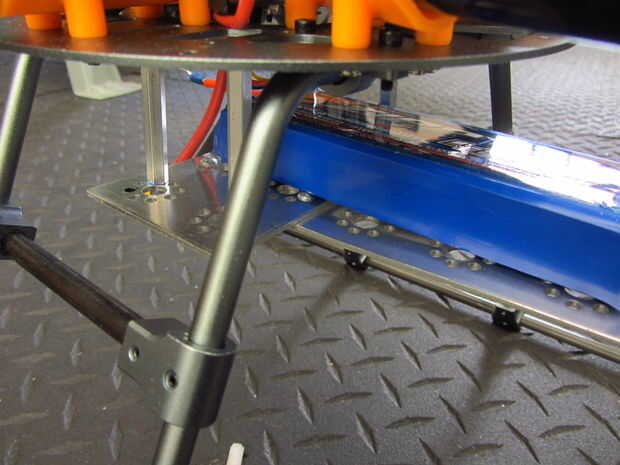

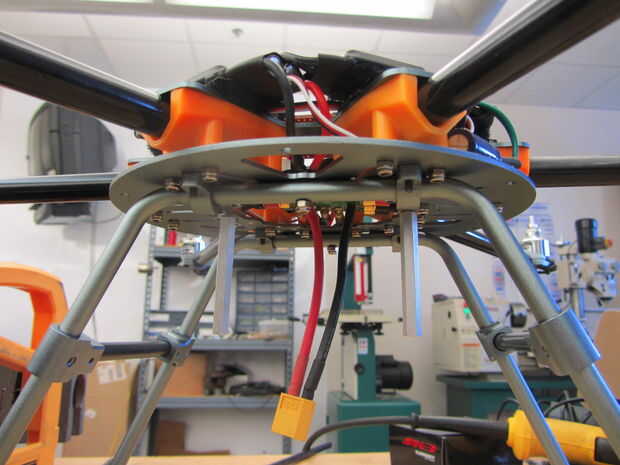

• También tenía 4 tuercas de larga extensión que utilizaba para sujetar la placa de la batería. Con toda honestidad, realmente son demasiados, que me gustaría ir con la mitad de la altura de lo que se muestra (1 pulgada a 1 1/4 pulgadas en lugar de 2"). También me habría salvado de tener que hacer una curva de Z en los pasos que vienen arriba.

• Sólo un recordatorio, perno los dos platos juntos antes de adjuntarlo al marco. Y si vas a hacer una curva de Z, hacer antes de conectar el sistema a la estructura.

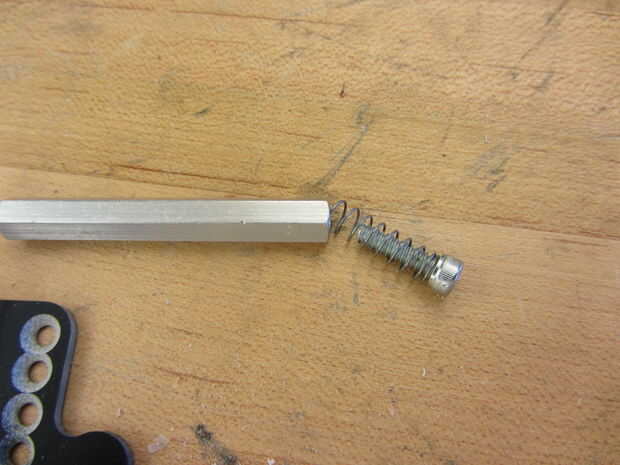

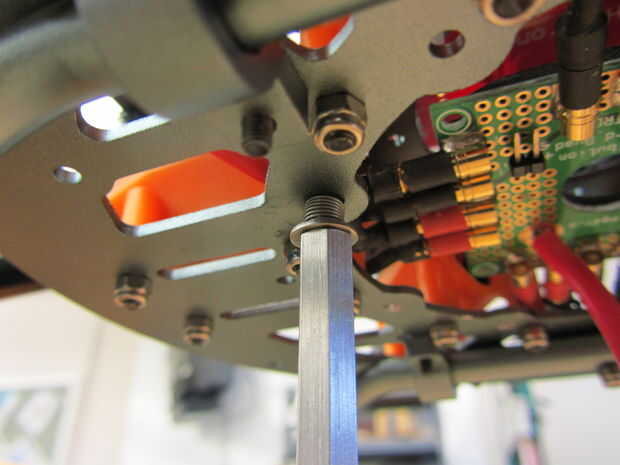

• Para aquellos preguntándose qué tamaños de tuercas y tornillos para... Estoy seguro que no exactamente. Pero el tamaño es métrica y es del mismo tamaño que cualquiera de los tornillos de cabeza de cilindro que viene con el hexacopter. También, obtener las contratuercas de nylon en lugar de los normales.
