Construcción de un ArduCopter! (18 / 34 paso)

Paso 18: 3D impresa cardán/batería de pletina (parte 2)

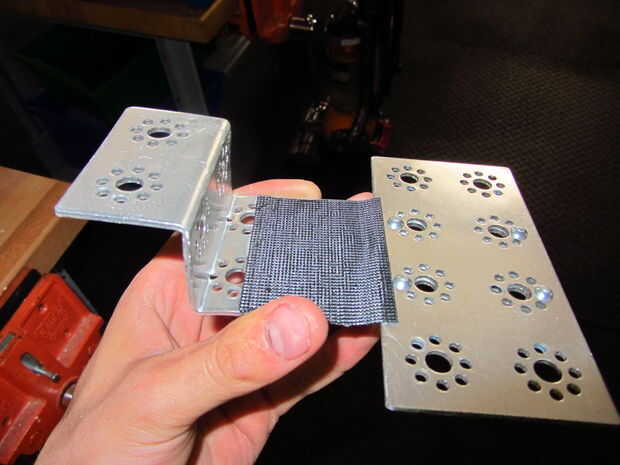

• Haga una marca en 5 pulgadas de la parte posterior de la placa (donde se inicia el cruce).

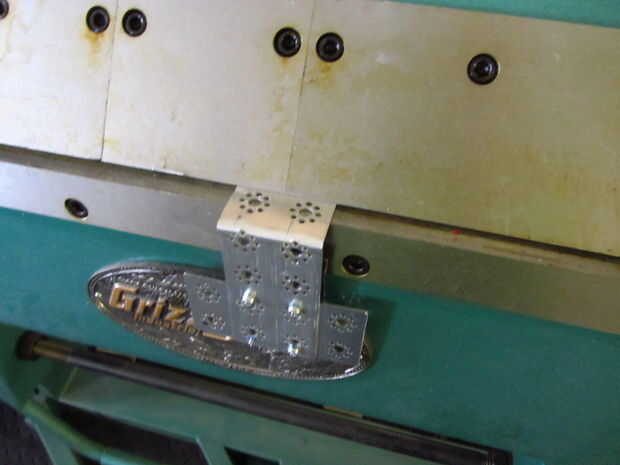

• Mezcla (con cuidado) la placa de aluminio en un metal que se dobla el dispositivo, la abrazadera hacia abajo y doblar la placa. (nota, ayuda si se utiliza un soplete para calentar el metal en primer lugar. Esto protege el metal de ajuste)

• Haga otra marca 1 3/4" abajo de la placa y doblar el aluminio nuevo. El plato está acabado.

Amortiguación de balancín paso 5)

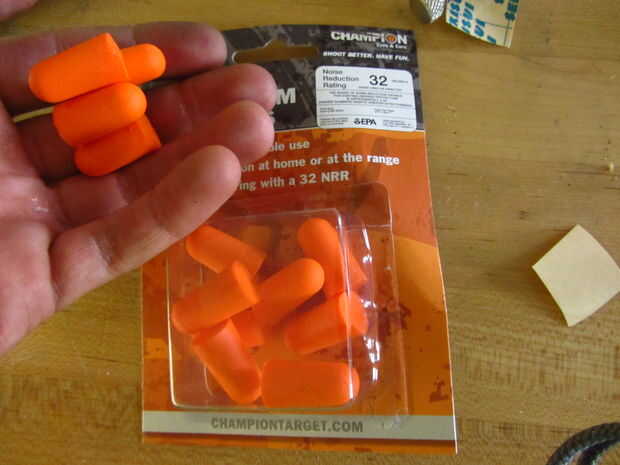

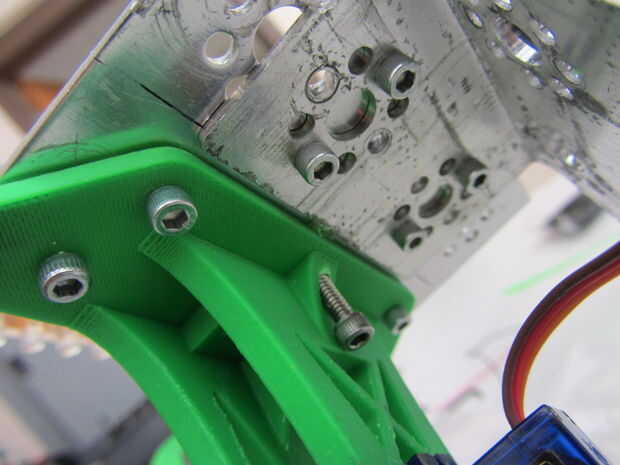

• Esta porción fue a través de varias iteraciones antes de se establecieron en un diseño final. Mi brillante idea fue que pude usar tapones para los oídos como un sistema. Los agujeros en la parte superior el cardán eran realmente torpes, y que había costumbre perforar el aluminio Tetrix para conseguir los agujeros para alinear.

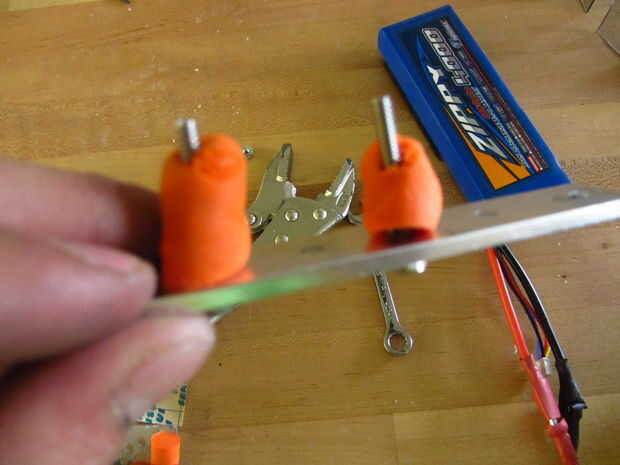

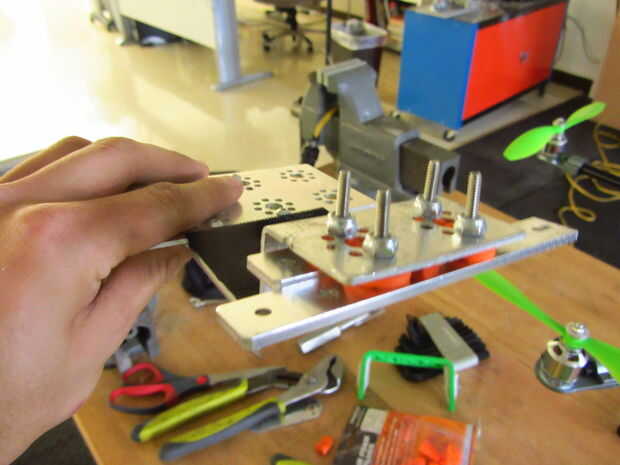

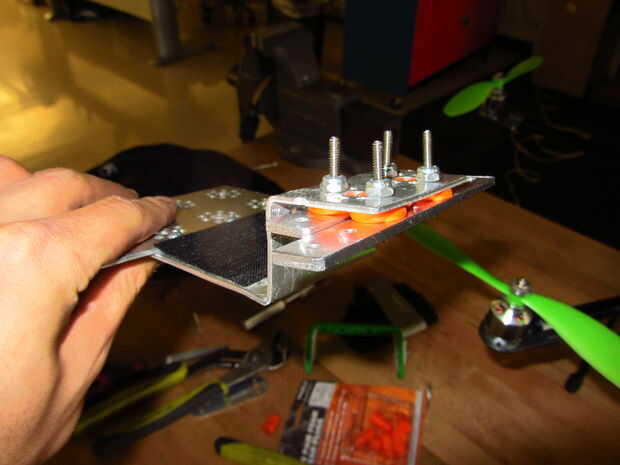

• Mi primer diseño consistía en dos barras de aluminio plana fina con dos tapones para los oídos entre las barras y la parte superior de la placa de la batería. Hubo un par de defectos en el diseño:

• El cardán fue demasiado flojo
• No había ninguna estabilización de la curva de Z. La curva en el aluminio actuó como un manantial, causando más vibraciones en el lugar de les amortiguación.
• Era feo.

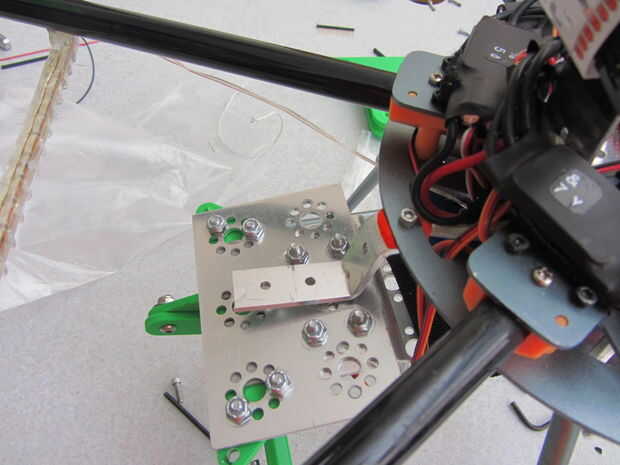

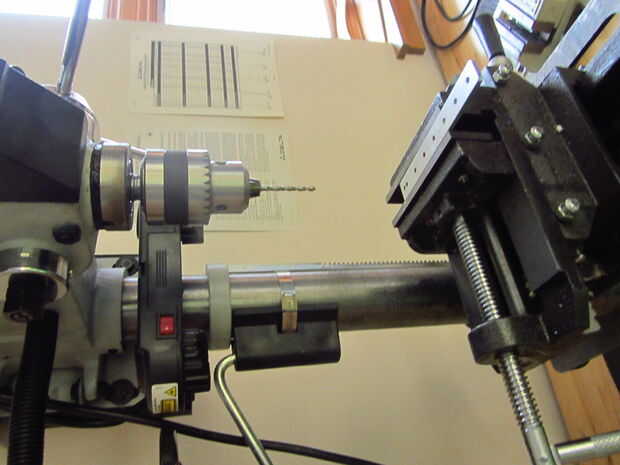

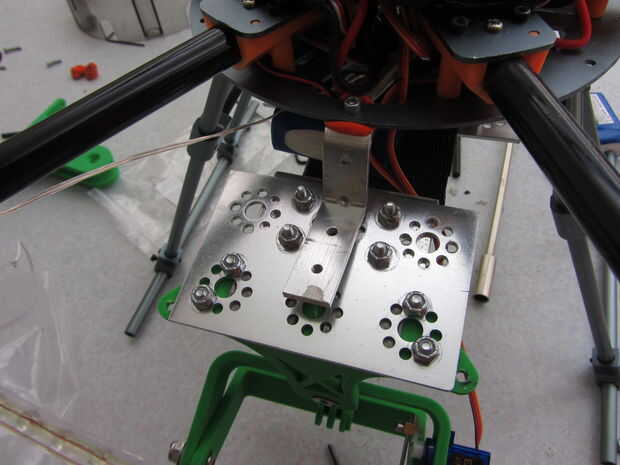

• Buscando una mejor solución, cortar otro trozo de Tetrix barra plana de aluminio por la mitad y usar como la placa de montaje en su lugar. También perforé dos agujeros que alinearon con el conjunto inferior de agujeros en el cardán.

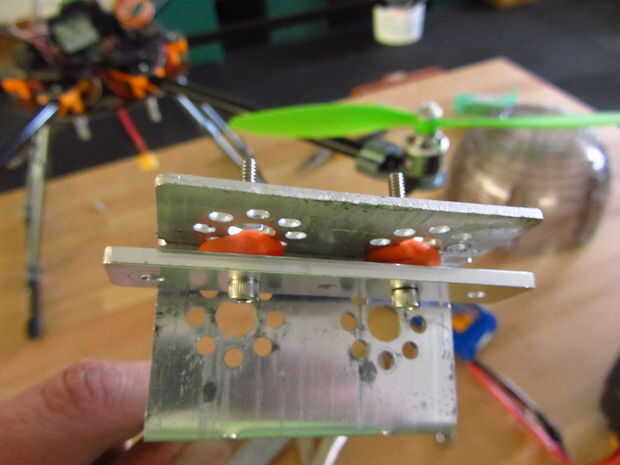

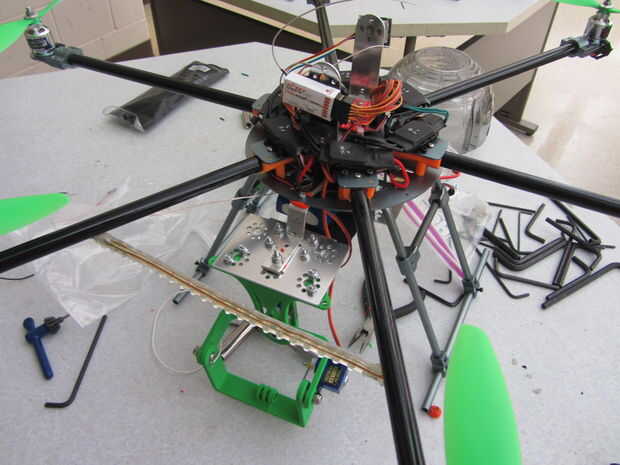

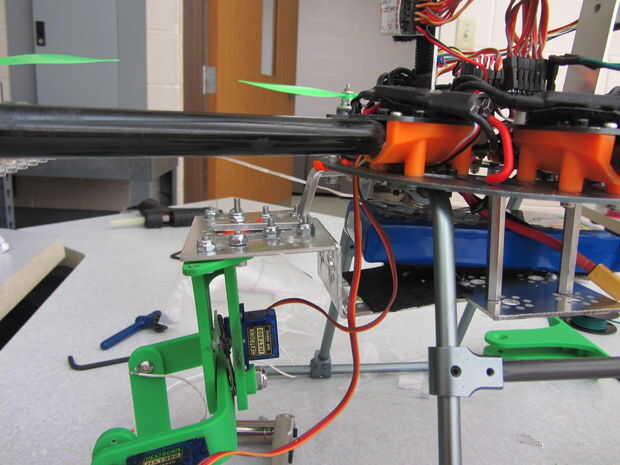

• Hice una barra secundaria de Z y había unido a la parte delantera de la placa de marco circular inferior y el centro de la placa de montaje. En vez de poner los audífonos entre el cardan y la placa de montaje, pongo el tapón entre el marco y la placa de montaje en la barra secundaria de Z.

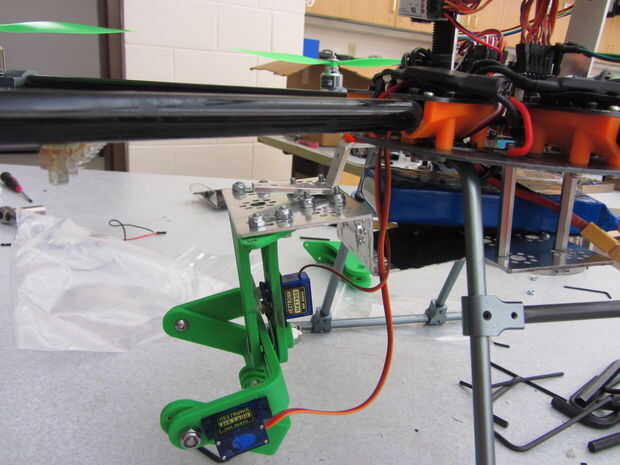

• Los resultados fueron un cardán sólida roca con un sistema de amortiguación ajustable.
