Construcción de un ArduCopter! (27 / 34 paso)

Paso 27: DHT Frsky Turnigy 9 x modificaciones

http://www.rchacker.com/projects/turnigy-9x/FRSKY-DHT-Module-Installation

Piezas necesarias: [Nota de husam: insertar comprar sitio aquí]

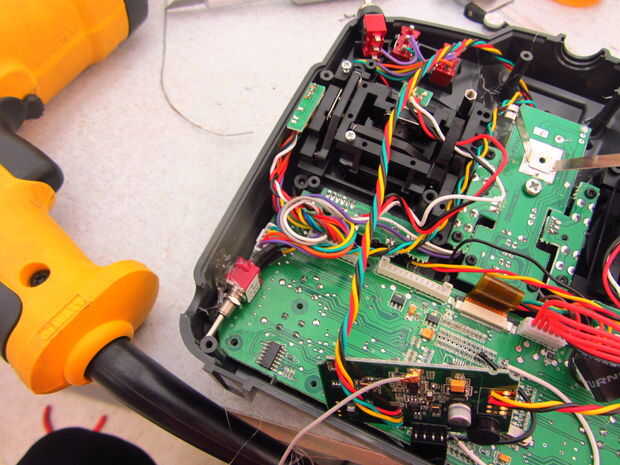

Paso 1) quitar el módulo Turnigy desde atrás:

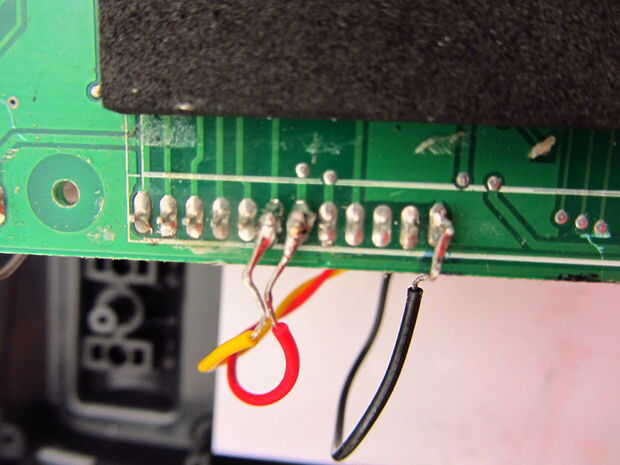

Paso 2) los alambres de soldadura:

• Con el tablero del PWB posterior apagado, la soldadura de los tres cables desde el módulo DHT a los pines que muestro en la imagen:
  • Amarillo = PPM / Pin 7
  • Rojo = + 5V / Pin 6
  • Negro = GND / Pin 1

• Después de soldar los pines en Asegúrese de caliente pegamento sobre las conexiones para proteger de un cortocircuito.

Paso 3) el botón Bind y Led:

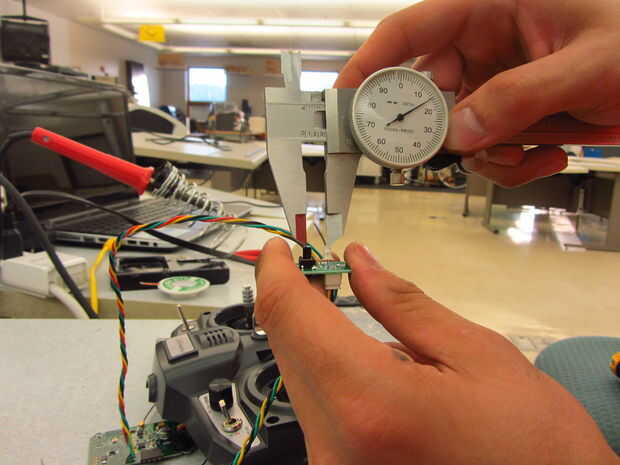

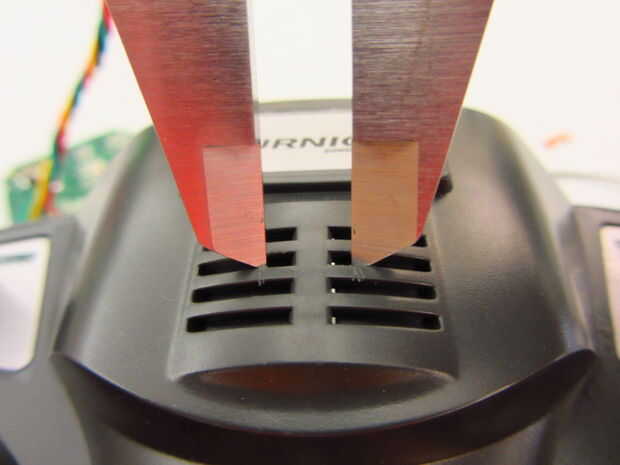

• Esta es la tabla pequeña con un botón negro micro... y una clara condujo. Utilicé un calibrador del dial para medir el centro del botón bind y el led y la distancia aproximada era.315 de pulgada.

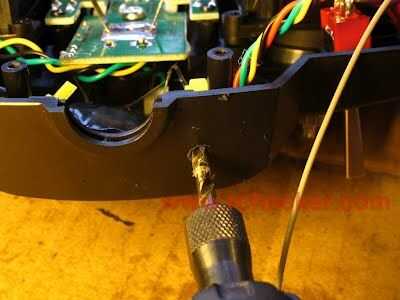

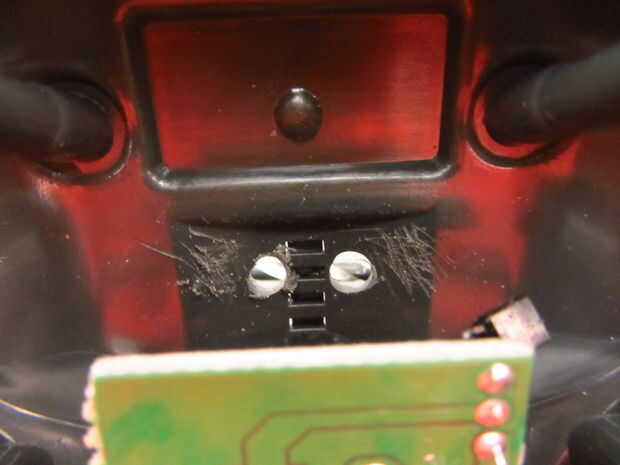

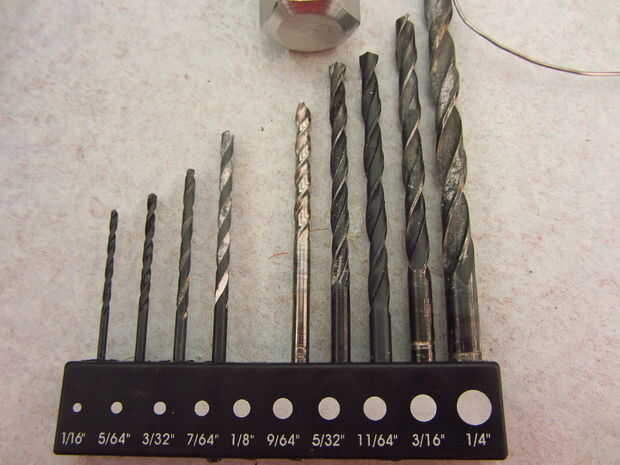

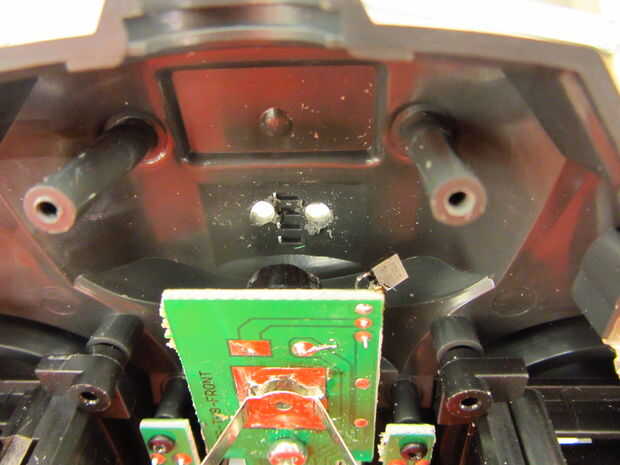

• Uso un 1/8 de pulgada (estoy no sabe exactamente, así que cheque usted mismo antes de usar un 1/8) de broca para perforar dos agujeros en la parte delantera donde marcaste los centros que en el transmisor de 9 x.

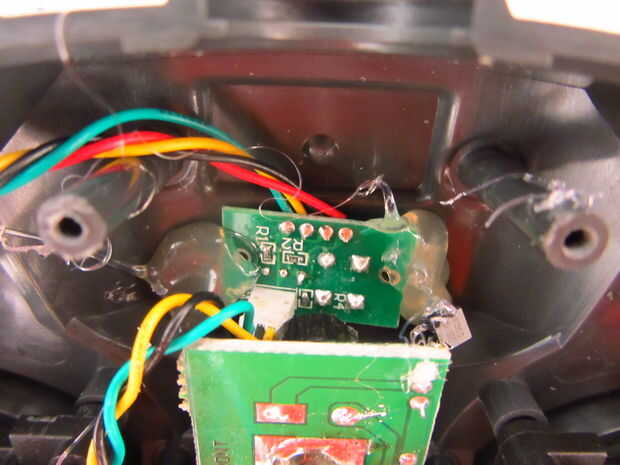

• Empuje la Junta por el otro lado, asegúrese que el botón bind no es pegado y es clickable. Caliente el pegamento sobre los bordes de la Junta y espere a que el pegamento se seque.

Paso 4) el interruptor del módulo

• Este interruptor se usa para cambiar entre telemetría y una forma de modos de transmisión y recepción. Puesto que nunca iba a ser mediante un módulo de "telemetría no", no había ninguna razón para mantener este interruptor visible.

• Pegamento caliente este interruptor en el interior más baja izquierda del transmisor. He encontrado esto para ser el mejor lugar para mantenerlo fuera del camino.

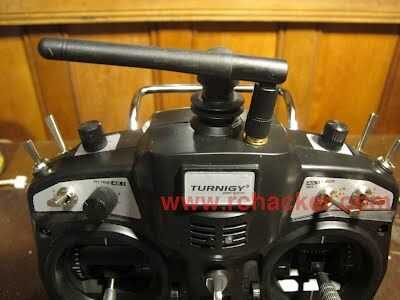

Paso 5) la antena

• No seguir las recomendaciones de la guía de "rchacker" en la antena (y lo lamento de ahora). Su ideología era separar los lados dos transmisor para acceder más tarde. No como el conjunto antena "mitad corte" mirar su diseño y decidió utilizar la antena principal como recinto para la antena de la DHT.

• Seguir adelante y seguir su guía, el rchacker es correcto acerca de la facilidad de acceso, pero te dejo el video de lo que hacía a continuación:
