Construcción de un ArduCopter! (7 / 34 paso)

Paso 7: Turnigy 9 x calibración de válvula reguladora obligatoria/ESC

Paso 1) Vinculante el Turnigy transmisor y receptor

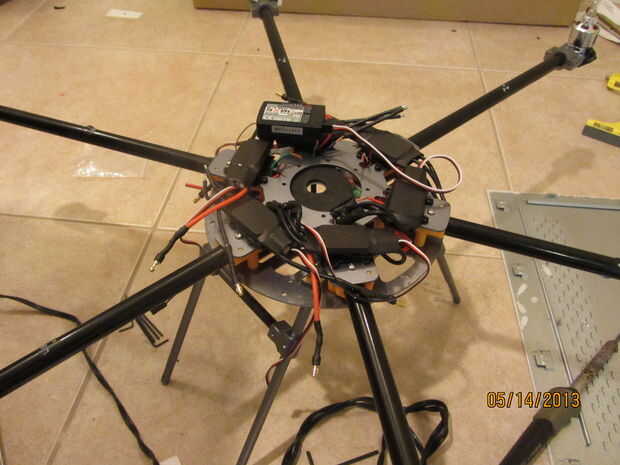

• Este paso no es demasiado complicado, coge el enlace clave que venía en la Turnigy 9 x caja (es un conector de servo con un bucle). Conecte al puerto "BATT se unen" en el receptor (la caja que se conecta al controlador de vuelo).

• Enchufe el cable de salida para el motor marcado con "8" al canal 3 del receptor (Si utilizas mi configuración debe ser la salida a la derecha de ese brazo del motor). Asegúrese de que el cable blanco en la ESC enfrenta a la etiqueta en el receptor. Luego mantenga pulsado el botón bind en el transmisor y conectar una batería LIPO a la Junta dist.. Suelte el botón bind y el transmisor y el receptor deben ser atados!

Paso 2)  Calibración de la válvula reguladora

• Tras el proceso, desconecte el cable de salida desde el módulo de receptor. En conjunto su acelerador palo a Máximo acelerador luego re Conecte el cable de salida hacia el receptor de la energía.

• Debe oír una * beep *. Después de que el sonido termine, baje rápidamente el acelerador al mínimo Ahora oirá * beep *... * beep *. ¡ Felicidades! El acelerador de la ESC ha sido calibrado.
